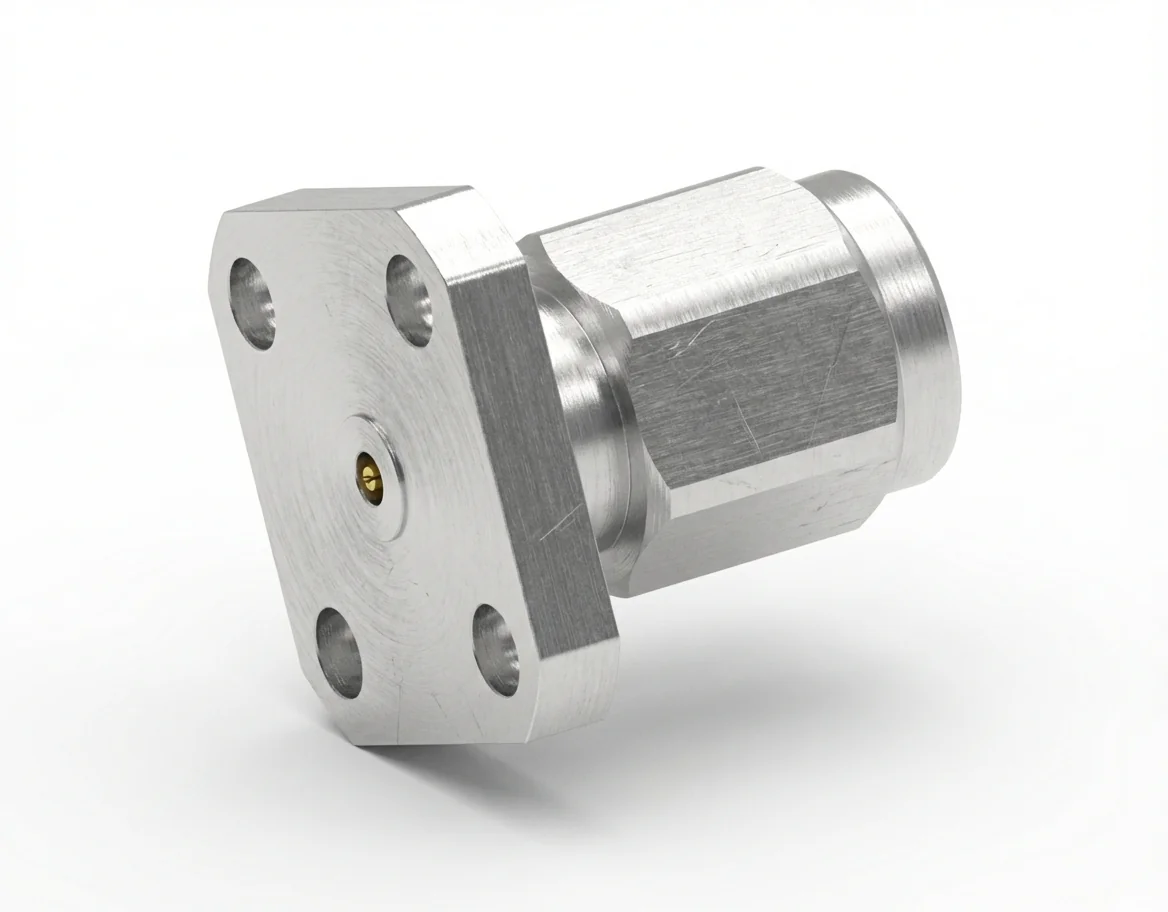

1.0mm 수 4홀 플랜지 마운트 RF 커넥터 – 현장 교체형, 홀 간격 6.35mm, 핀 직경 0.23mm

1.0mm 수 4홀 플랜지 마운트 RF 커넥터 – 현장 교체형, 모델 1.0-JFD1

홀 간겁 6.35 mm, 핌 지움 0.23 mm의 1.0mm 수 4홀 플랜지 마운트 RF 커넥터는 정밀 마이크로파 계산에 뛰어난 신호 정확도와 장기 안정성을 제공합니다. 50 Ω 임피던스로 설계되어 110 GHz까지 동작하는 1.0-JFD1은 초광대역 시험 환경에서 안정적인 성능을 보장합니다. 고주파 실장을 위한 Mechanc의 RF 커넥터 제품군을 살펴보십시오.

탁월한 전기적 정밀도

1.0-JFD1 RF 커넥터는 VSWR ≤ 1.25, 삽입 손실 ≤ 0.06 √F(GHz) dB를 구현하여 전 주파수 범위에서 안정적인 반사 손실과 낮은 전속 손실을 유지합니다. 정밀 가공된 1.0 mm 수 인터페이스는 일관된 임피던스 정합과 위상 반복성을 보장하며, 이는 교정 시스템, 주파수 확장 헤드, 분석기 시험 포트에 필수적입니다. Mechanc의 1.0mm 커넥터에 대해 자세히 알아보십시오.

재료 성능과 표면 완전성

부동태 처리 스테인리스강과 금도금 밐리늄 구리 접점으로 제작된 1.0-JFD1 커넥터는 내십성과 우수한 도전성을 함머 갖추었습니다. 엄격한 가공 공차가 동심도를 유지하고 신호 누설을 최소화하며, 도금 처리는 반복적인 책거 주기에서도 낮고 안정적인 접촉 저항을 유지합니다. 고주파 어셈블리를 위한 현장 교체형 커넥터를 더 살펴보십시오.

최적화된 4홀 마운트 인터페이스

1.0-JFD1의 4홀 플랜지 마운트 구조는 견고한 패널 고정과 진동 및 토크 원력 하에서의 기계적 안정을 제공합니다. 6.35 mm 홀 패턴은 정밀한 정렬과 기준면에서의 반복 가능한 연결을 가능하게 하여, W 밴드까지 동작하는 실험실 시험 장버와 계증 기기에 이상적입니다.

응용 분야 및 맞춤 사양

1.0-JFD1 4홀 플랜지 마운트 RF 커넥터는 교정 모듈, 위상 안정 시험 케이블, 유지보수가 가능한 정밀 포트가 필요한 소형 계증 어셈블리에 사용됩니다. Mechanc는 고유한 성능 목표나 환경 제약을 충족하도록 플랜지 형상 변경, 맞춤 도금 구성, 반자성 재료 적용 등으로 이 커넥터를 조정할 수 있습니다.

대상이 되는 암 인터페이스는 짝을 이루는 부품을 촸조하십시오: 1.0mm 암 4홀 플랜지 RF 커넥터 – 핌 지움 0.23 mm, 모델 1.0-KFD1.
