2.4mm 수 – 2.4mm 수 고성능 RF 시험 및 측정 케이블 어셈블리 – CFT240H50 동축 케이블 사용

2.4mm 수 – 2.4mm 수 고성능 RF 시험 & 계측용 케이블 어셈블리 – CFT240H50 동축 케이블 적용

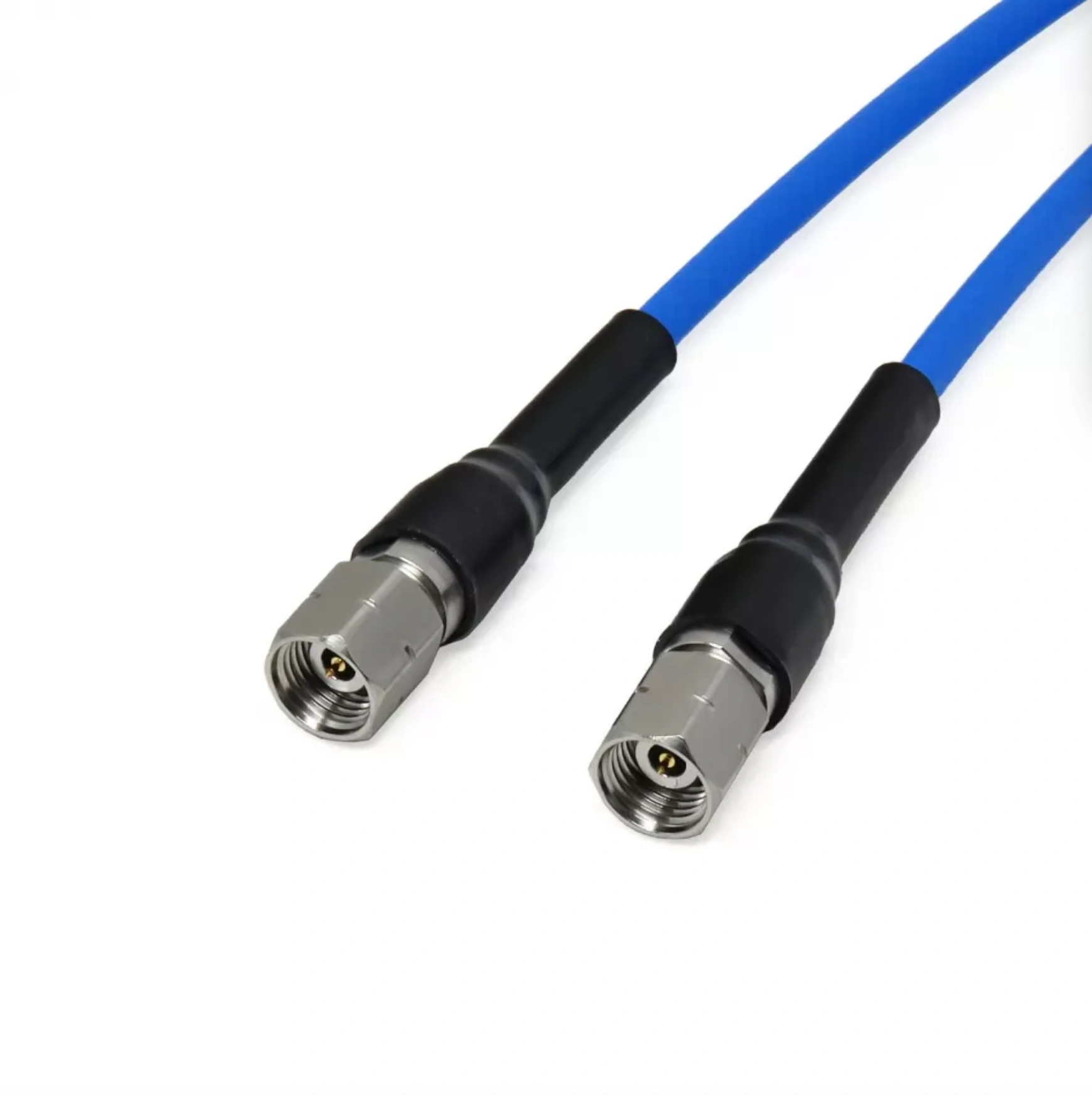

2.4mm 수 – 2.4mm 수 고성능 RF 시험 & 계측용 케이블 어셈블리(모델 TCB24-2.4M2.4M-1M)는 50 GHz까지 안정적인 성능이 요구되는 정밀 RF 및 마이크로파 응용을 위해 설계되었습니다. 이 1미터 어셈블리는 Mechanc의 CFT240H50 동축 케이블(FEP 재킷을 적용한 위상 안정 67 GHz 정밀 시험용 동축 케이블 CFT240의 위상 안정 고성능 변형)을 사용해 제작되었습니다. 양단은 정밀 2.4 mm 수 커넥터(참조 2.4-JCFT240H50-1)로 종단되어 고주파 측정 시스템에 신뢰할 수 있고 재현 가능한 인터페이스를 제공합니다.

50 GHz까지의 고주파 성능

까다로운 마이크로파 시험 벤치에 최적화된 TCB24-2.4M2.4M-1M은 DC에서 50 GHz까지의 동작을 지원하며 전 대역에 걸쳐 안정적인 임피던스와 낮은 반사를 제공합니다. 이 어셈블리는 대표 VSWR 1.25와 최대 VSWR 1.35, 그리고 미터당 5.68 dB의 대표 삽입 손실을 달성하여 고성능 RF 실험실에서 정확한 벡터 네트워크 분석기(VNA) 측정, S 파라미터 특성 평가, 광대역 부품 평가를 가능하게 합니다.

밀집된 시험 구성을 위한 위상 안정 컴팩트 구조

CFT240H50 동축 케이블은 굽힘, 배선, 반복적인 취급 상황에서도 일관된 전기적 거동을 나타내도록 설계되었습니다. ±9°의 기계적 위상 안정성과 ±0.08 dB의 진폭 안정성으로 어셈블리는 일상적인 실험실 사용에서도 측정 재현성을 유지합니다. 컴팩트한 2.4 mm 외경과 24 mm의 최소 굽힘 반경은 밀집된 시험 환경과 좁은 케이블 배선에 적합합니다. 2,000회의 굽힘 수명과 81 %의 전파 속도는 장기 내구성과 정확한 시간 영역 분석을 함께 뒷받침합니다. 이 어셈블리는 –55 °C에서 +165 °C에 이르는 넓은 온도 범위에서 안정적으로 동작합니다.

전문 RF 측정을 위한 정밀 2.4mm 인터페이스

TCB24-2.4M2.4M-1M의 양단에는 낮은 반사, 엄격한 기계 공차, 마이크로파 주파수에서의 일관된 체결을 위해 설계된 정밀 2.4-JCFT240H50-1 수 커넥터가 사용됩니다. 이러한 인터페이스는 잦은 VNA 연결, 자동 시험 시스템, 생산 검증 구성에 이상적입니다. 이 인터페이스 계열의 추가 옵션은 완전한 2.4mm RF 케이블 어셈블리 시리즈에서 확인해 보십시오.

첨단 RF & 마이크로파 시험 시스템을 위한 검증

Mechanc의 고성능 TC 시리즈에 속하는 TCB24-2.4M2.4M-1M은 VSWR, 삽입 손실, 위상 안정성, 기계적 내구성에 대해 완전히 시험됩니다. REACH 및 RoHS 준수를 포함한 엄격한 품질 및 환경 요구 사항을 충족하도록 제조되어 전문 RF 및 마이크로파 측정 응용에서 장기적인 신뢰성을 보장합니다.
