ВЧ-разъём 1,85 мм, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 5,64 мм, диаметр штыря 0,23 мм

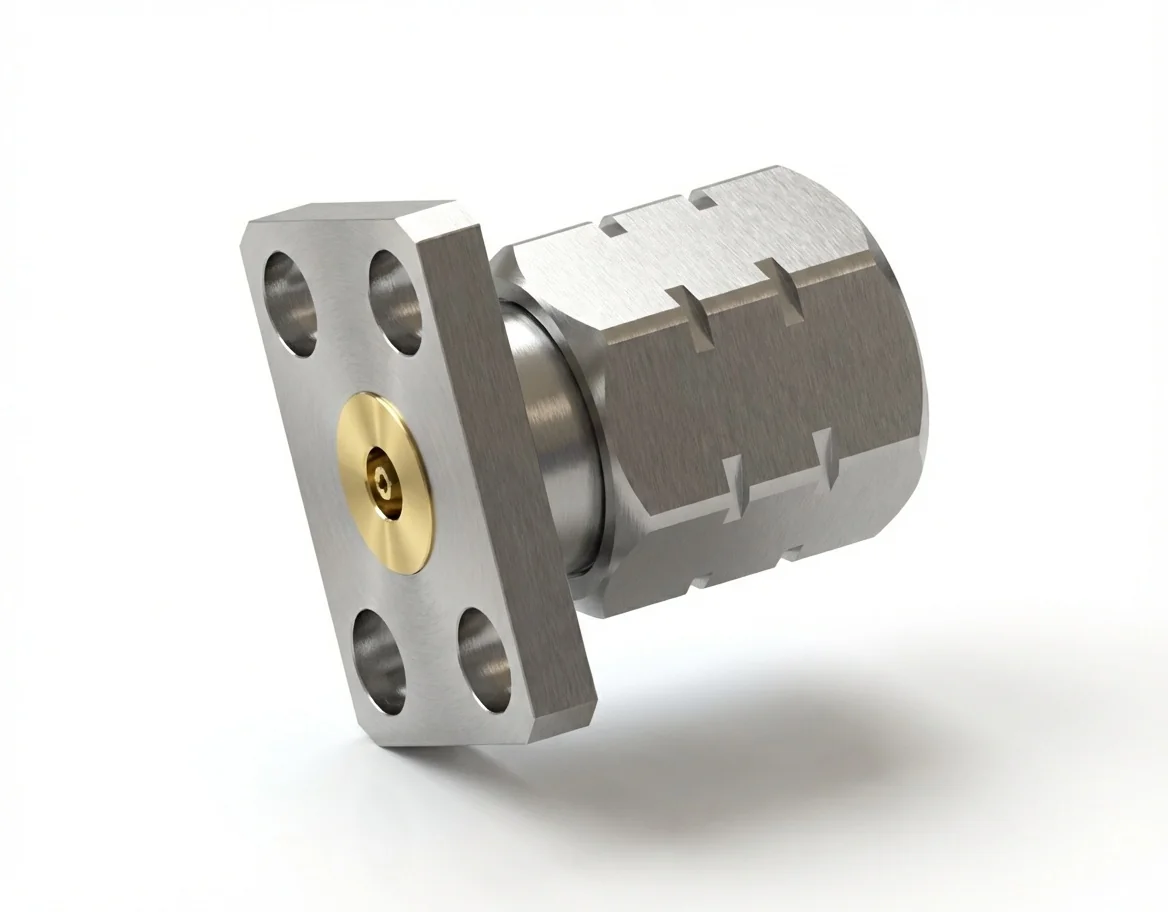

ВЧ-разъём 1,85 мм (штекер) с фланцем на 4 отверстия — заменяемый в полевых условиях, модель 1.85-JFD5

ВЧ-разъём 1,85 мм (штекер) с фланцем на 4 отверстия с расстоянием между отверстиями 5,64 мм и диаметром штыря 0,23 мм обеспечивает точный электрический контакт и механическую надёжность для широкополосных СВЧ- и миллиметровых применений. Рассчитанный на импеданс 50 Ом и работу на частотах до 67 ГГц, разъём 1.85-JFD5 обеспечивает сверхмалое отражение и неизменные результаты испытаний. Ознакомьтесь с полным выбором ВЧ-разъёмов Mechanc.

Постоянство электрического интерфейса

ВЧ-разъём 1.85-JFD5 обеспечивает КСВН ≤ 1,2 и вносимые потери ≤ 0,06 √F(ГГц) дБ, гарантируя точное согласование импеданса и стабильность фазы во всей рабочей полосе. Прецизионный штекерный интерфейс 1,85 мм обеспечивает воспроизводимые характеристики для векторных анализаторов цепей, калибровочных модулей и других высокочастотных испытательных систем. Ознакомьтесь с серией разъёмов 1,85 мм.

Механическая прочность и соосность

Фланцевая конструкция на 4 отверстия с шагом 5,64 мм даёт компактную и сбалансированную компоновку, снижая нагрузку от момента затяжки и сохраняя точность опорной плоскости. Её жёсткий монтажный интерфейс обеспечивает долговременную надёжность при вибрации и механической нагрузке, что идеально для плотных приборных компоновок и переносных калибровочных схем.

Качество материалов и обработка поверхности

Изготовленный из пассивированной нержавеющей стали с позолоченным контактом из бериллиевой бронзы, разъём 1.85-JFD5 сочетает механическую стойкость с оптимальной электрической проводимостью. Контролируемые допуски обработки гарантируют концентричную геометрию контакта и сводят к минимуму разброс при сочленении. Все детали соответствуют RoHS и REACH. Родственные модульные сборки представлены среди наших заменяемые в полевых условиях разъёмы.

Применения и индивидуальная разработка

ВЧ-разъём 1.85-JFD5 с фланцем на 4 отверстия идеален для прецизионных анализаторов, калибровочных эталонов и модулей расширения частотного диапазона, которым нужны воспроизводимые интерфейсы с низким КСВН. Mechanc предлагает варианты инженерной адаптации, включая изменение размеров фланца, модификации покрытия и немагнитные исполнения материалов для специализированных измерительных сред.

Соответствующий гнездовой интерфейс см. в парном изделии: ВЧ-разъём 1,85 мм (гнездо) с фланцем на 4 отверстия — диаметр штыря 0,23 мм, модель 1.85-KFD5.
