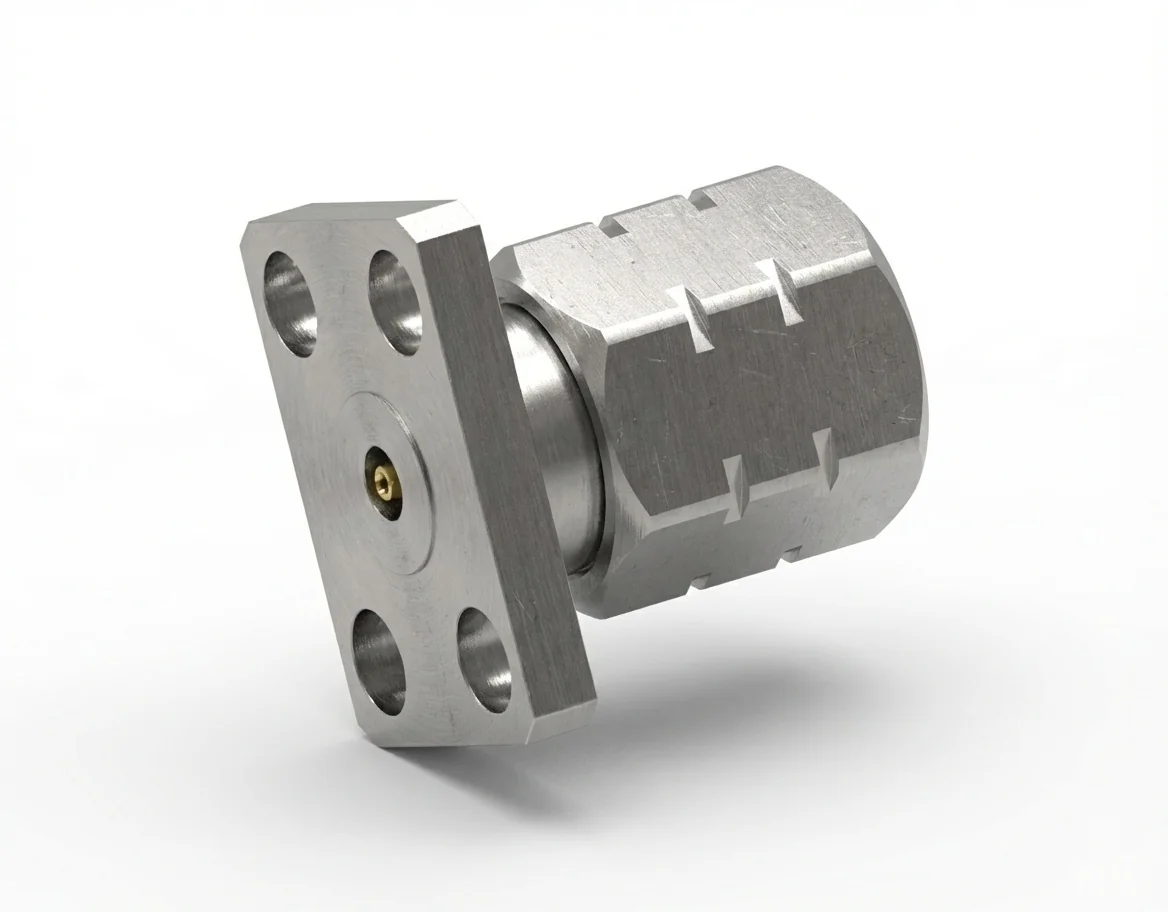

ВЧ-разъём 1,85 мм, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 5,64 мм, диаметр штыря 0,30 мм

ВЧ-разъём 1,85 мм (штекер) с фланцем на 4 отверстия — заменяемый в полевых условиях, модель 1.85-JFD6

ВЧ-разъём 1,85 мм (штекер) с фланцем на 4 отверстия с расстоянием между отверстиями 5,64 мм и диаметром штыря 0,30 мм создан ради превосходных электрических характеристик и долговременной механической надёжности. Рассчитанный на импеданс 50 Ом и непрерывную работу до 67 ГГц, разъём 1.85-JFD6 обеспечивает стабильные соединения с малыми потерями в широкополосных испытательных и измерительных задачах. Ознакомьтесь с высокочастотными решениями по ВЧ-разъёмам Mechanc.

Электрическая точность и контроль импеданса

ВЧ-разъём 1.85-JFD6 достигает КСВН ≤ 1,2 и вносимых потерь ≤ 0,06 √F(ГГц) дБ, обеспечивая точное согласование импеданса и минимальное отражение сигнала во всём рабочем диапазоне. Прецизионный интерфейс 1,85 мм поддерживает отличную линейность фазы и повторяемость для анализаторов, калибровочной оснастки и испытательных систем W-диапазона. Подробнее о наших разъёмах 1,85 мм.

Механическая прочность и стабильность соосности

Фланцевая конструкция на 4 отверстия с шагом 5,64 мм обеспечивает прочную механическую опору и точное выравнивание по панели. Рассчитанная на минимальную нагрузку от момента затяжки и оптимальный баланс, она даёт стабильное положение опорной плоскости и долговечность при повторяющихся циклах подключения в прецизионных испытательных средах.

Материаловедение и характеристики контакта

Выполненный из пассивированной нержавеющей стали и оснащённый позолоченным центральным контактом из бериллиевой бронзы, разъём 1.85-JFD6 сохраняет отличную проводимость и стойкость к коррозии. Жёсткие допуски обработки гарантируют коаксиальную целостность, а податливое покрытие повышает стабильность поверхностного контакта. Все материалы полностью соответствуют RoHS и REACH. Родственные исполнения представлены среди заменяемые в полевых условиях разъёмы Mechanc.

Применения и варианты адаптации

ВЧ-разъём 1.85-JFD6 с фланцем на 4 отверстия широко применяется в блоках расширения частотного диапазона, калибровочных портах и испытательной аппаратуре, где нужны стабильные интерфейсы с низким КСВН. Mechanc предлагает варианты инженерной адаптации, включая изменение геометрии фланца, вариации покрытия и немагнитное исполнение для специализированных лабораторных задач.

Соответствующий гнездовой интерфейс см. в парном изделии: ВЧ-разъём 1,85 мм (гнездо) с фланцем на 4 отверстия — диаметр штыря 0,30 мм, модель 1.85-KFD6.
