ВЧ-разъём 1,85 мм, штекер, прямой — для коаксиального кабеля CRE047

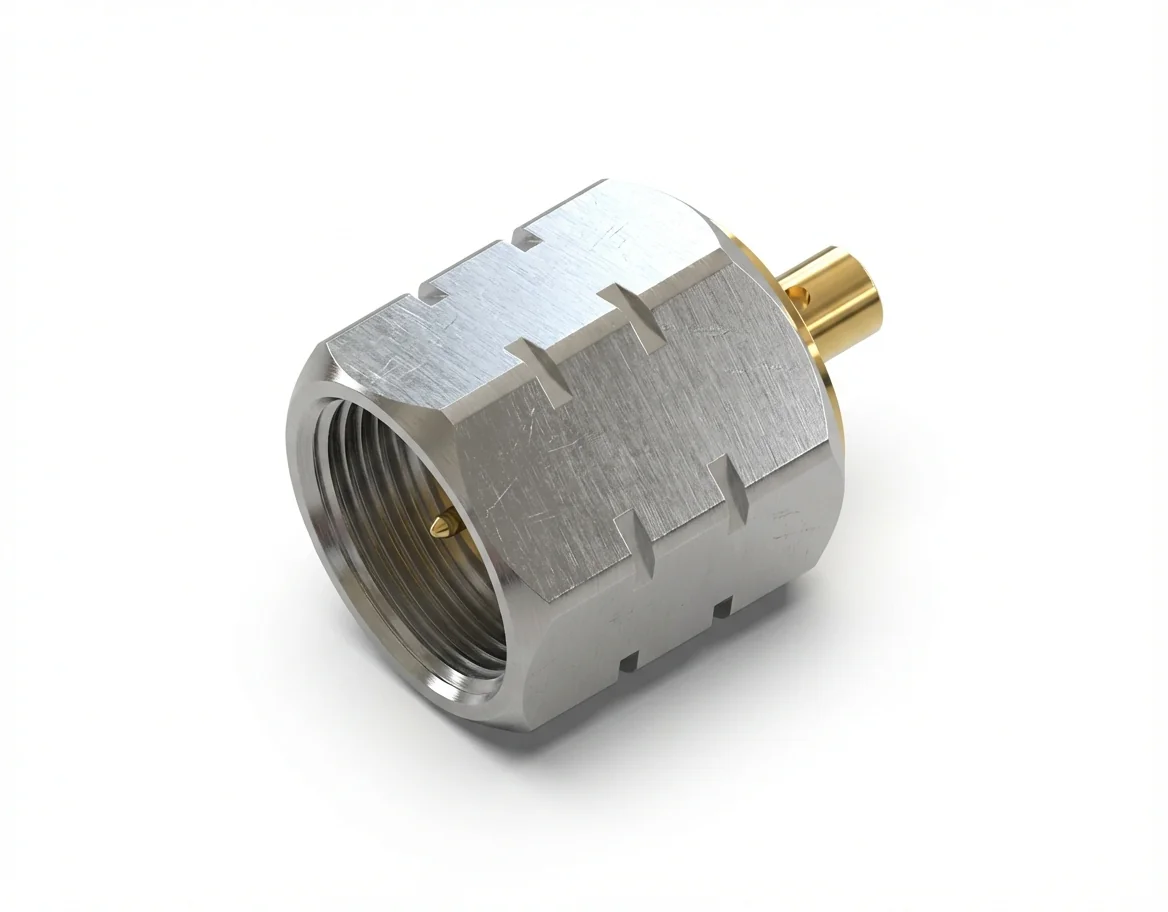

ВЧ-разъём 1,85 мм (штекер) прямой — кабельный монтаж, модель 1.85-J047-1

ВЧ-разъём 1,85 мм (штекер) прямой для кабельного монтажа, модель 1.85-J047-1, разработан для высокоточной передачи сигнала с использованием кабеля полужёсткий коаксиальный кабель CRE047. Предназначенный для СВЧ- и миллиметровых систем, работающих до 67 ГГц, он сохраняет импеданс 50 Ом при КСВН ≤ 1,25 и вносимых потерях ≤ 0,06 √f дБ. Жёсткая конструкция обеспечивает минимальные изменения фазы, стабильный импеданс и малое отражение при калибровке и испытаниях. Другие исполнения представлены в семействе разъёмов 1,85 мм.

Высокочастотная точность и управление сигналом

Разъём 1.85-J047-1 обеспечивает стабильные электрические характеристики в диапазоне от постоянного тока до 67 ГГц, гарантируя контролируемые обратные потери и точное согласование импеданса. Прочный механический интерфейс обеспечивает воспроизводимое поведение фазы и точность измерений при векторном анализе цепей и в СВЧ-калибровочных системах.

Механическая прочность и свойства материалов

Изготовленный из пассивированной нержавеющей стали и снабжённый позолоченным центральным контактом из бериллиевой бронзы, разъём 1.85-J047-1 обеспечивает выдающуюся проводимость, защиту от коррозии и долговечность на протяжении многих циклов сочленения. Жёсткий корпус сводит к минимуму деформацию под моментом затяжки, сохраняя долговременную стабильность и повторяемость измерений. Другие высокочастотные соединения смотрите в разделе ВЧ-разъёмы.

Полужёсткий монтаж и стабильность соосности

Полужёсткое кабельное исполнение создаёт механически устойчивый переход между разъёмом и жилой проводника. Этот прецизионный паяный узел сохраняет целостность фазы и постоянный импеданс при механических нагрузках и вибрации. Другие столь же прецизионные варианты присоединения представлены в разделе разъёмы для кабельного монтажа.

Системная интеграция и достоверность измерений

Оптимизированный под полужёсткий коаксиальный кабель CRE047, разъём 1.85-J047-1 достигает отличного контроля затухания, малого отражения и широкополосной линейности сигнала. Он идеально подходит для измерительных систем, радиолокационных подсистем и лабораторных анализаторов цепей, где требуются долговременная электрическая точность и механическая прочность.

Соответствующее гнездовое исполнение см. в парном изделии:

ВЧ-разъём 1,85 мм (гнездо) прямой — под коаксиальный кабель CRE047, модель 1.85-K047-1
.
