ВЧ-разъём 2,92 мм, гнездо, фланец с 2 отверстиями — пайка, шаг отверстий 12,2 мм, диаметр штыря 0,3 мм, штыревой вывод

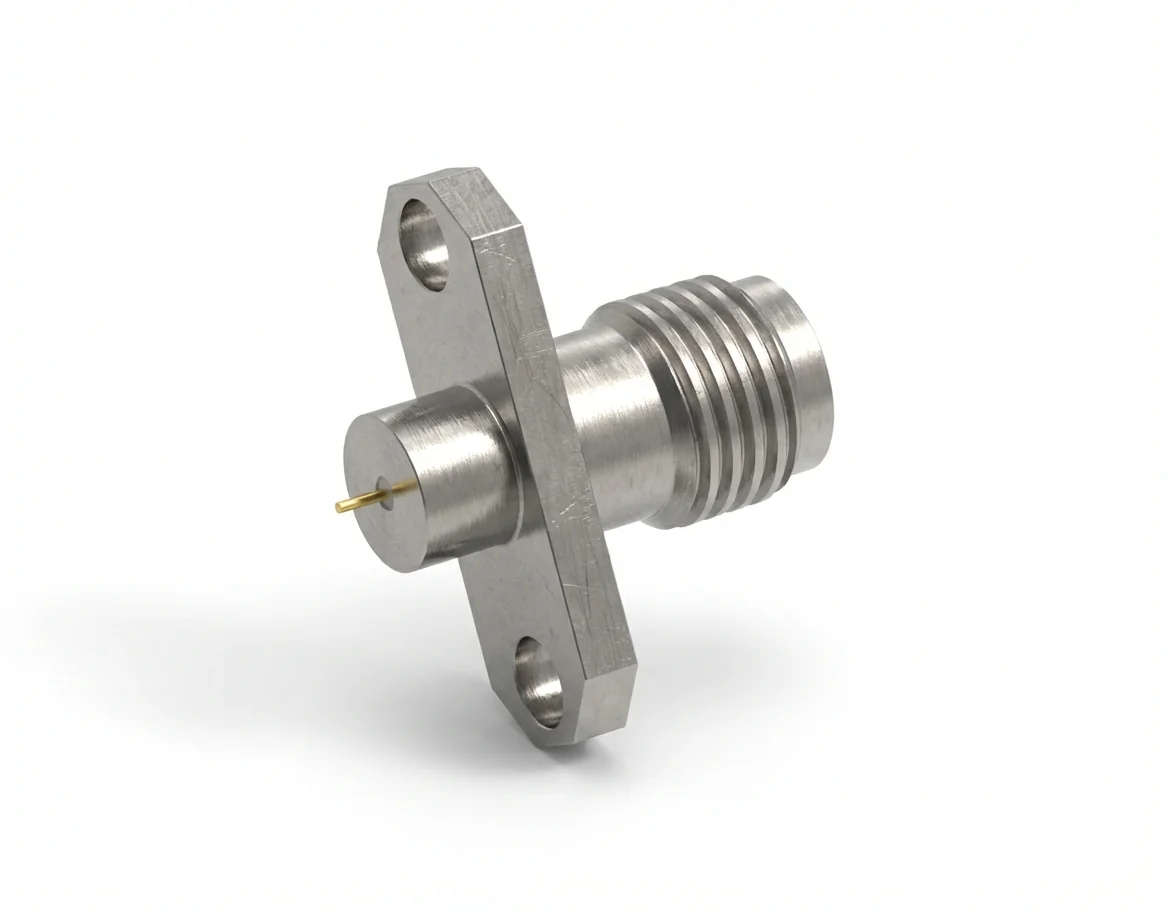

ВЧ-разъём 2,92 мм (гнездо) с фланцем на 2 отверстия — пайка, модель 2.92-KFD33

ВЧ-разъём 2,92 мм (гнездо) с фланцем на 2 отверстия со штырём 0,30 мм и расстоянием между отверстиями 12,2 мм точно рассчитан на паяное крепление и высокочастотные характеристики. Работая там, где задан импеданс 50 Ом, в полосе от постоянного тока до 40 ГГц, этот разъём обеспечивает устойчивую передачу и малые вносимые потери в требовательных ВЧ- и СВЧ-системах.

Высочайшая электрическая точность

Обеспечивая КСВН ≤ 1,15 и вносимые потери ≤ 0,06 √F(ГГц) дБ, ВЧ-разъём 2,92 мм (гнездо) с фланцем на 2 отверстия сохраняет отличный контроль обратных потерь и целостность сигнала в широкополосных применениях. Его конфигурация со штыревым выводом поддерживает точное паяное крепление и надёжное электрическое заземление.

Долговечные материалы и экологическое соответствие

Изготовленный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,92 мм (гнездо) даёт выдающуюся коррозионную стойкость, электрическую стабильность и долговременную надёжность. Он полностью соответствует REACH и RoHS, что обеспечивает надёжную работу от −55 °C до +165 °C при механических нагрузках и повторяющихся термоциклах.

Применения в высокочастотных системах

Фланцевая конфигурация на 2 отверстия с шагом 12,2 мм поддерживает интеграцию с такими изделиями, как ВЧ-разъёмы с фланцевым монтажом на 2 отверстия, применяемые при калибровке радаров, в векторных анализаторах цепей и в скоростной измерительной аппаратуре. Паяное крепление обеспечивает постоянные, стойкие к вибрации характеристики.

Варианты индивидуальной разработки ВЧ-разъёмов

Mechanc предлагает полный ассортимент, который образуют ВЧ-разъёмы 2,92 мм, рассчитанные на широкополосные и прецизионные испытательные условия. Загляните в наш каталог ВЧ-разъёмов, чтобы подобрать совместимые решения с паяной заделкой, заменяемые в полевых условиях и с фланцевым монтажом.
