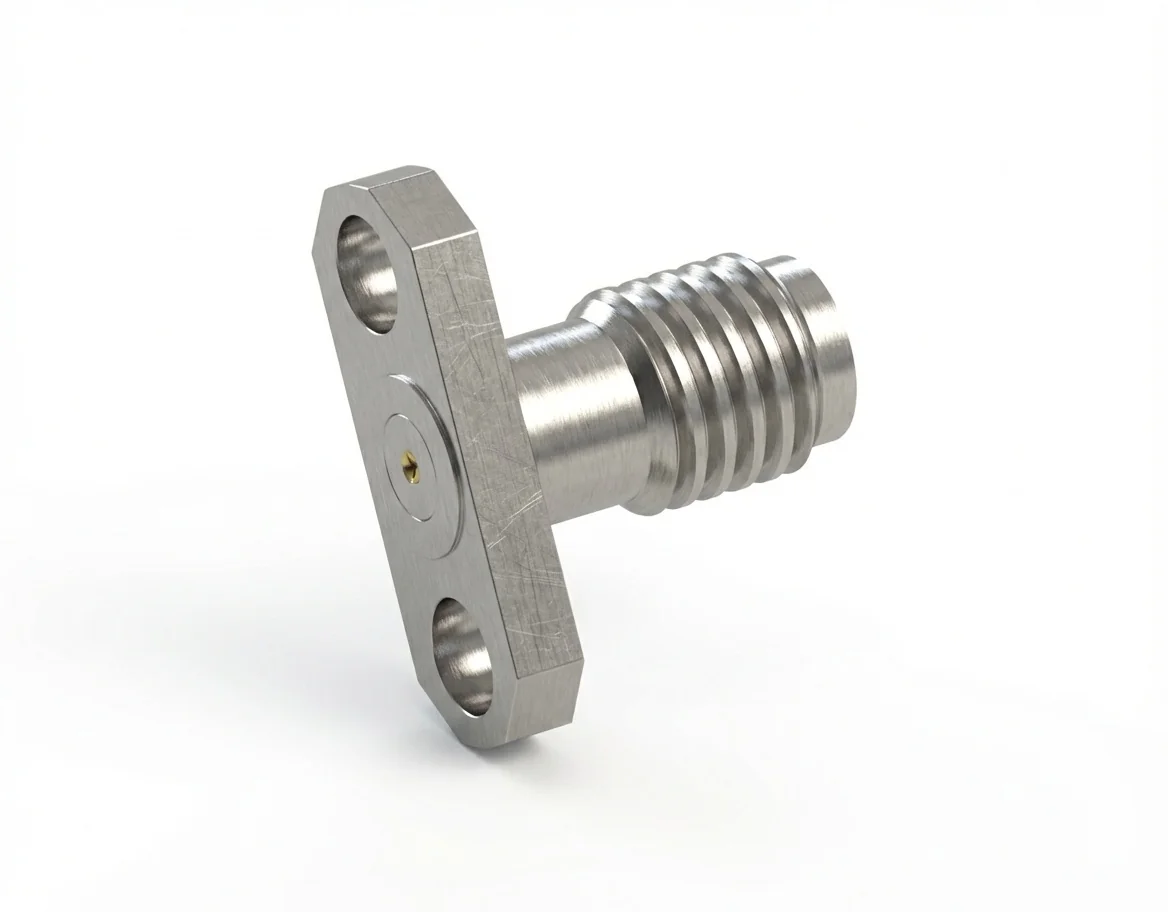

ВЧ-разъём SSMA, гнездо, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 8,3 мм, диаметр штыря 0,23 мм

ВЧ-разъём SSMA, гнездо, фланцевое крепление на 2 отверстия, полевая замена — модель SSMA-KFD7

ВЧ-разъём SSMA (гнездо) с фланцевым креплением на 2 отверстия, штырь 0,23 мм и межосевое расстояние 8,3 мм, обеспечивает высокочастотную точность в компактных ВЧ-модулях. Рассчитанный на системы 50 Ω до 36 ГГц, этот разъём с полевой заменой гарантирует малые потери и повторяемость в измерительных и связных платформах.

Исключительная точность сигнала

При КСВН ≤ 1,25 и вносимых потерях ≤ 0,06 √F(ГГц) дБ разъём SSMA (гнездо, фланец на 2 отверстия) сохраняет стабильность импеданса и целостность фазы как в узкополосных, так и в широкополосных применениях.

Компактная прецизионная конструкция

Двухотверстный фланец 8,3 мм позволяет эффективно встраивать изделие в ВЧ-разъёмы с фланцем на 2 отверстия, применяемые в миниатюрных анализаторах, генераторах и калибровочных стойках.

Прочные материалы и соответствие нормам

Изготовленный из нержавеющей стали и позолоченной бериллиевой бронзы, разъём SSMA (гнездо) обладает механической выносливостью и стойкостью к коррозии. Полностью соответствуя REACH и RoHS, он стабилен от −55 °C до +165 °C.

Гибкость проектирования

Mechanc поставляет прецизионные ВЧ-разъёмы SSMA с выбором диаметра штыря и геометрии фланца. Совместимые модели представлены в нашем каталоге ВЧ-разъёмов.
