1,85 mm Erkek 2 Delikli Flanş Montajlı RF Konnektör – Sahada Değiştirilebilir, 9 mm Delik Aralığı, 0,23 mm Pin Çapı

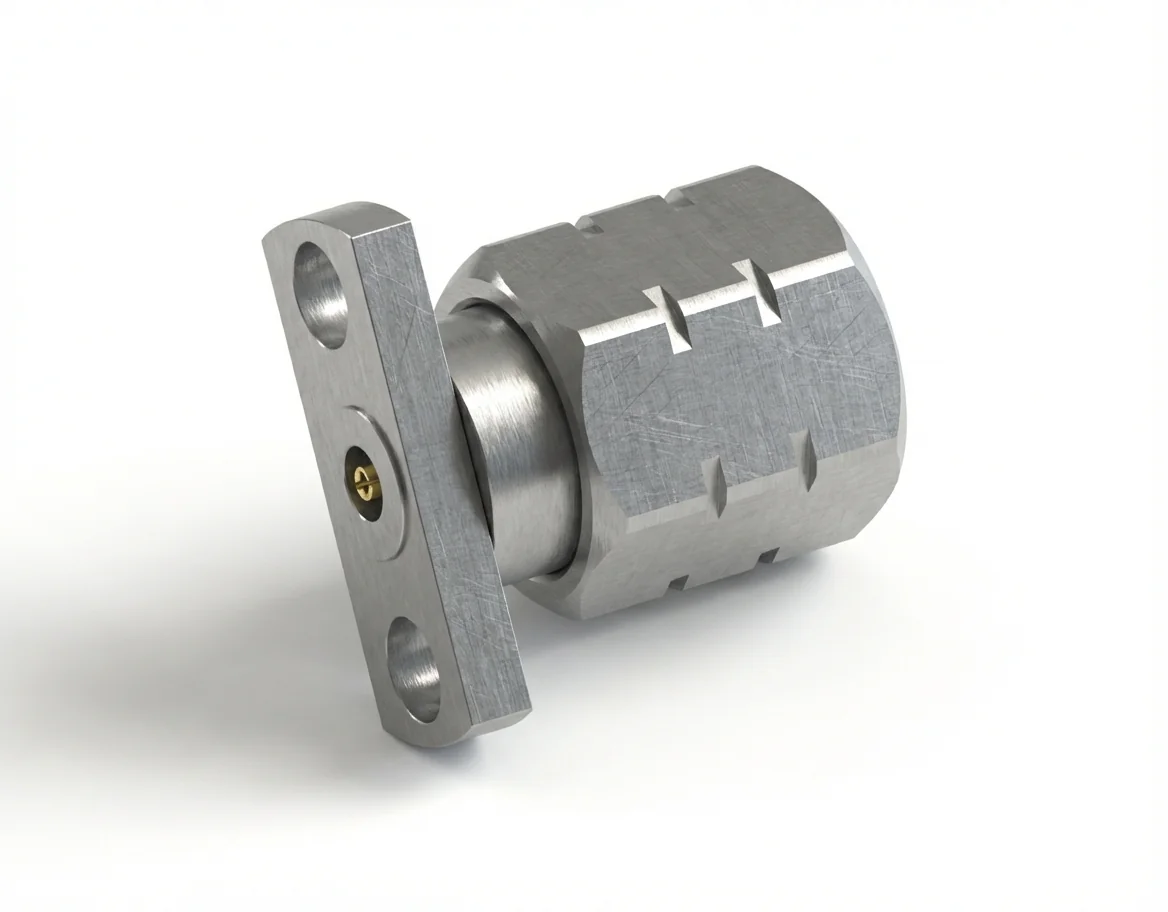

1,85 mm Erkek 2 Delikli Flanş Montajlı RF Konnektör – Sahada Değiştirilebilir, Model 1.85-JFD11

9 mm delik aralığına ve 0,23 mm pim çapına sahip 1,85 mm erkek 2 delikli flanş montajlı RF konnektör, geniş bantlı ve milimetre dalga uygulamalarına olağanüstü elektriksel performans ve boyutsal hassasiyet sunar. 50 Ω empedans için optimize edilen ve 67 GHz‘e kadar çalışan 1.85-JFD11, yüksek frekanslı ölçüm sistemlerinde kararlı ve düşük kayıplı bağlantılar sağlar. Mechanc’ın eksiksiz RF konnektör yelpazesini keşfedin.

Elektriksel Özellikler ve Frekans Kararlılığı

1.85-JFD11 RF konnektör; VSWR ≤ 1,2 ve araya girme kaybı ≤ 0,06 √F(GHz) dB sunarak 67 GHz spektrumunun tamamında hassas empedans denetimini ve düşük yansımayı korur. Hassas 1,85 mm erkek arayüzü faz tutarlılığını ve tekrarlanabilir kontak basıncını güvence altına alır; bu da onu kalibrasyon aparatları, analizör portları ve metroloji sınıfı test sistemleri için ideal kılar. Diğer 1,85 mm konnektörleri inceleyin.

Mekanik Tasarım ve Flanş Hassasiyeti

9 mm aralıklı 2 delikli flanş montaj yapılandırması, kompakt montaja ve yüksek konum doğruluğuna olanak tanır. Dengeli tasarım mekanik simetriyi korur ve tork, titreşim veya tekrarlanan eşleşme çevrimleri altında hassas referans düzlemi hizasını güvence altına alır; bu da hem laboratuvar hem saha kullanımı için belirleyicidir.

Malzeme Mühendisliği ve Kontak Kalitesi

Konnektör, pasifleştirilmiş paslanmaz çelikten üretilmiş ve altın kaplamalı berilyum bakır kontakla donatılmıştır. 1.85-JFD11 konnektör; üstün elektriksel iletkenlik ve uzun ömürlü korozyon direnci sağlar. Dar işleme toleransları koaksiyel bütünlüğü korur ve intermodülasyon bozulmasını en aza indirir. Tüm bileşenler tam olarak RoHS ve REACH uyumludur. Modüler sahada değiştirilebilir konnektörler ürünlerimizi keşfedin.

Uygulamalar ve Özel Mühendislik

1.85-JFD11 2 delikli flanş montajlı RF konnektör; tekrarlanabilir yüksek frekans performansı isteyen analizör modüllerinde, kalibrasyon araçlarında ve test platformlarında yaygın olarak kullanılır. Mechanc; flanş geometrisi ayarlamaları, kaplama alternatifleri ve hassas ya da vakum sınıfı uygulamalar için manyetik olmayan malzeme seçenekleri dahil mühendislik özelleştirmesi sunar.

İlgili dişi arayüz için eş parçaya bakın: 1,85 mm Dişi 2 Delikli Flanşlı RF Konnektör – Pim Çapı 0,23 mm, Model 1.85-KFD11.
