Connecteur RF 2,4 mm mâle à bride 2 trous – remplaçable sur site, entraxe 12,22 mm, diamètre de broche 0,23 mm

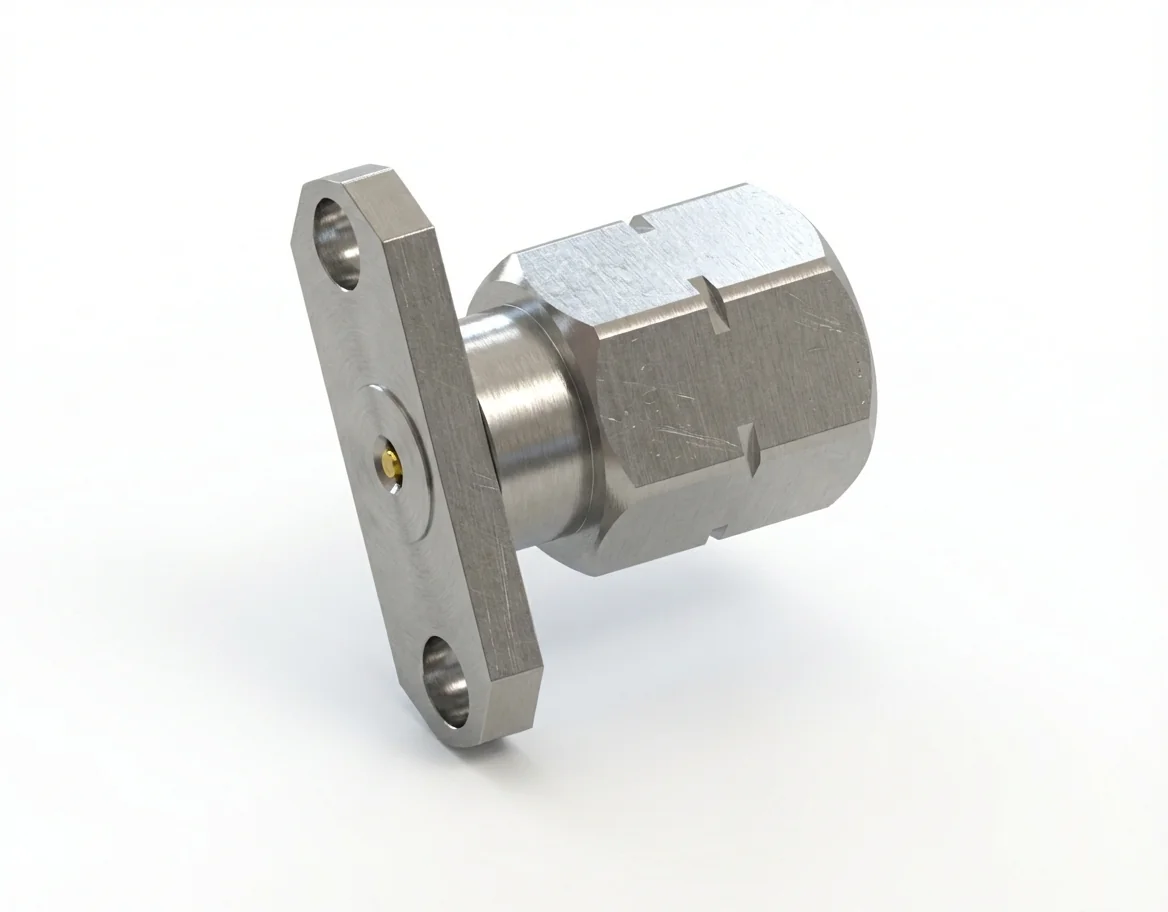

Connecteur RF 2,4 mm mâle à bride 2 trous, remplaçable sur site – Modèle 2.4-JFD16

Le connecteur RF 2,4 mm mâle à bride 2 trous avec une broche de 0,23 mm et un entraxe de 12,22 mm est construit pour les systèmes haute fréquence miniatures exigeant un montage compact et un contrôle électrique serré. Fonctionnant du continu à 50 GHz sous 50 Ω, ce connecteur RF remplaçable sur site assure des performances stables et une faible perte d’insertion pour des mesures de qualité précision.

Géométrie compacte et stabilité électrique

Affichant un ROS ≤ 1,2 et une perte d’insertion ≤ 0,06 √F(GHz) dB, le connecteur RF 2,4 mm mâle à bride 2 trous offre une réflexion minimale et une excellente exactitude de phase. Sa broche fine de 0,23 mm est optimisée pour les chaînes de signal de faible puissance et l’instrumentation de haute précision.

Matériaux et conformité

Usiné avec précision en acier inoxydable avec des contacts en cuivre au béryllium dorés, le connecteur à bride 2,4 mm mâle offre une conductivité exceptionnelle et une tenue à l’usure durable. Pleinement conforme REACH et RoHS, il conserve des performances stables entre −55 °C et +165 °C.

Applications et intégration

Couramment employée dans les modules d’analyse de réseau, les châssis de distribution de signal et les montages de test miniaturisés, cette conception se fixe solidement à des assemblages RF à montage sur bride 2 trous là où l’espace est limité mais la précision indispensable.

Homologue compatible

Le 2.4-JFD16 est conçu pour s’accoupler avec le connecteur RF 2,4 mm femelle à bride 2 trous – Modèle 2.4-KFD16. Explorez d’autres connecteurs RF 2,4 mm dans le catalogue de connecteurs RF de Mechanc.
