Connecteur RF 2,4 mm mâle à bride 2 trous – remplaçable sur site, entraxe 10,2 mm, diamètre de broche 0,38 mm

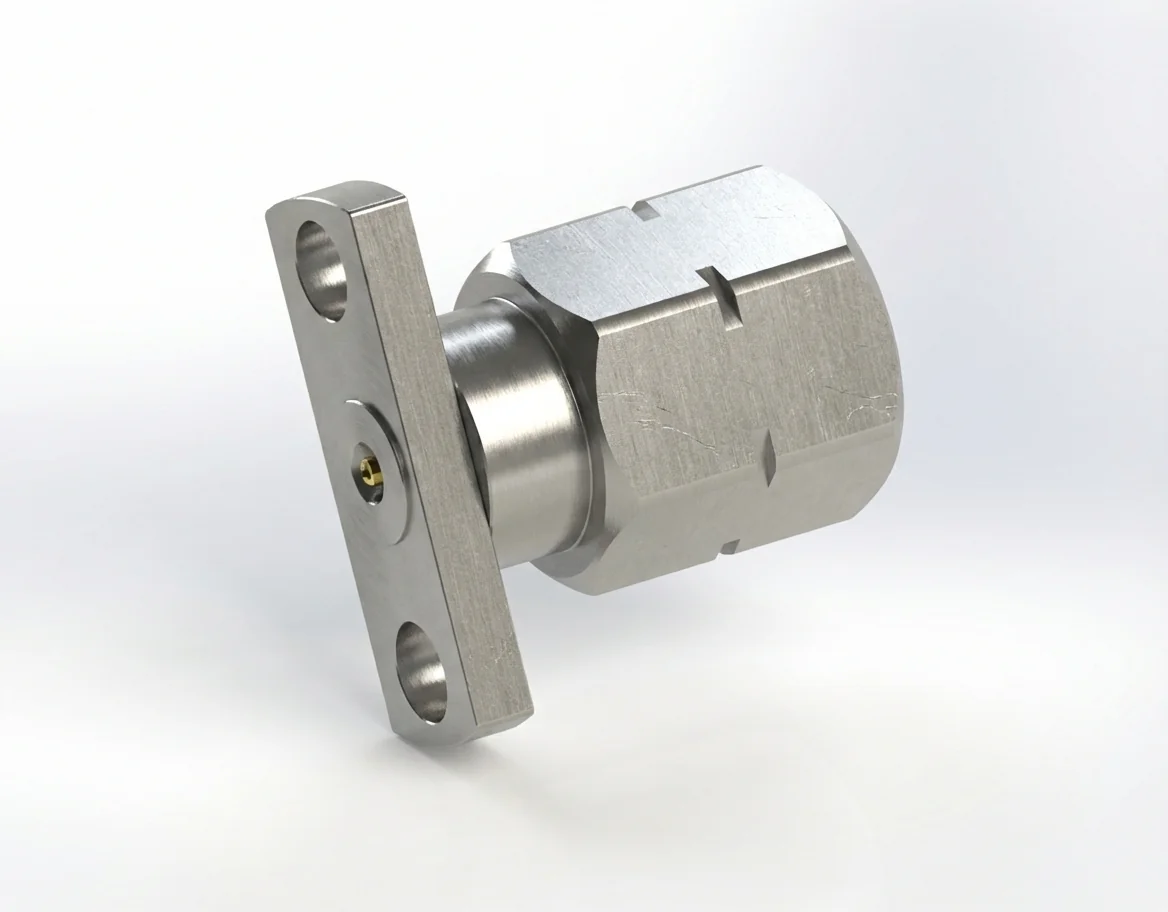

Connecteur RF 2,4 mm mâle à bride 2 trous, remplaçable sur site – Modèle 2.4-JFD23

Le connecteur RF 2,4 mm mâle à bride 2 trous avec une broche de 0,38 mm et un entraxe de 10,2 mm est étudié pour des performances robustes et répétables dans les montages de test compacts. Fonctionnant à 50 Ω jusqu’à 50 GHz, ce connecteur remplaçable sur site apporte une intégrité électrique et mécanique exceptionnelle aux environnements de laboratoire exigeants.

ROS faible et couplage répétable

Le connecteur RF 2,4 mm mâle à bride 2 trous offre un ROS ≤ 1,2 et une perte d’insertion ≤ 0,06 √F(GHz) dB, conservant une faible réflexion du signal et une impédance constante même après de multiples connexions. La broche de 0,38 mm renforce la robustesse et la précision de l’alignement.

Constitution des matériaux et sécurité environnementale

Produit en acier inoxydable et en cuivre au béryllium doré, le connecteur à bride 2,4 mm mâle résiste à l’usure et à l’oxydation. Pleinement conforme REACH et RoHS, il fonctionne de manière fiable de −55 °C à +165 °C.

Applications en test et mesure

Idéal pour les modules de routage de signal, les équipements d’étalonnage en fréquence et les montages d’analyseurs compacts, il se monte sans rupture sur des assemblages RF à montage sur bride 2 trous pour une intégration sûre.

Version femelle correspondante

Le 2.4-JFD23 s’accouple avec le connecteur RF 2,4 mm femelle à bride 2 trous – Modèle 2.4-K
