Connecteur RF 2,4 mm mâle à bride 2 trous – remplaçable sur site, entraxe 9 mm, diamètre de broche 0,38 mm

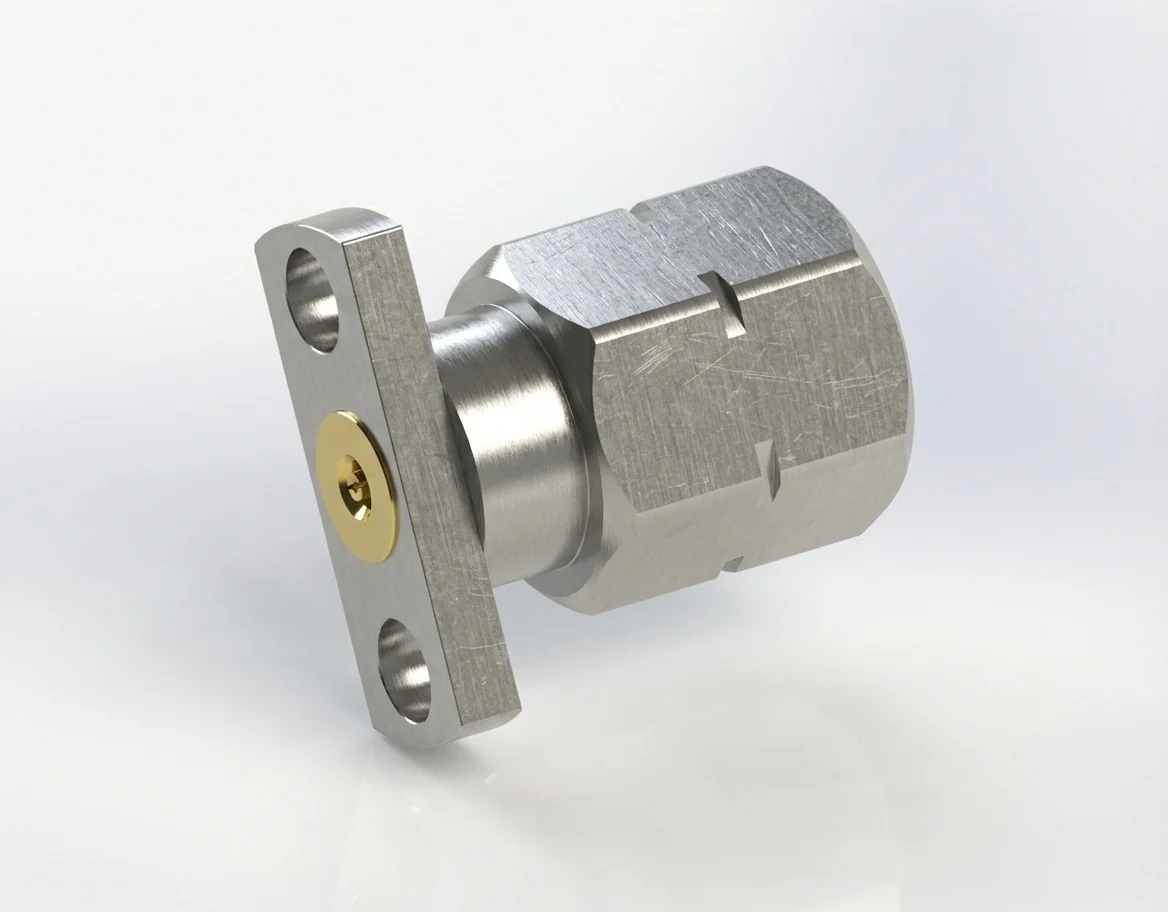

Connecteur RF 2,4 mm mâle à bride 2 trous, remplaçable sur site – Modèle 2.4-JFD28

Le connecteur RF 2,4 mm mâle à bride 2 trous avec une broche de 0,38 mm et un entraxe de 9 mm apporte un maintien mécanique robuste dans les montages de test ultra-compacts. Fonctionnant du continu à 50 GHz sous 50 Ω, ce connecteur remplaçable sur site délivre des performances constantes et à faibles pertes sous des accouplements répétés.

Performances électriques optimisées

Offrant un ROS ≤ 1,2 et une perte d’insertion ≤ 0,06 √F(GHz) dB, le connecteur RF 2,4 mm mâle à bride 2 trous assure une réflexion de signal minimale et une intégrité de phase fiable. La broche de 0,38 mm accroît la durabilité tout en conservant une géométrie de contact précise.

Résistance des matériaux et conformité

Construit en acier inoxydable avec des contacts en cuivre au béryllium dorés, le connecteur à bride 2,4 mm mâle offre une conductivité supérieure et une bonne résistance mécanique. Il satisfait pleinement aux normes environnementales REACH et RoHS et fonctionne de manière fiable de −55 °C à +165 °C.

Applications et assemblage

Employé dans les outils d’étalonnage radar, les analyseurs de réseau miniatures et les chaînes de signal micro-ondes, il s’insère solidement dans des connecteurs RF à montage sur bride 2 trous conçus pour des implantations mécaniques compactes.

Version femelle correspondante

Le 2.4-JFD28 s’accouple avec le connecteur RF 2,4 mm femelle à bride 2 trous – Modèle 2.4-KFD28. Parcourez la série de connecteurs RF 2,4 mm de Mechanc pour d’autres modèles remplaçables sur site dans le catalogue de connecteurs RF.
