Connecteur RF 2,4 mm mâle à bride 2 trous – remplaçable sur site, entraxe 12,22 mm, diamètre de broche 0,46 mm

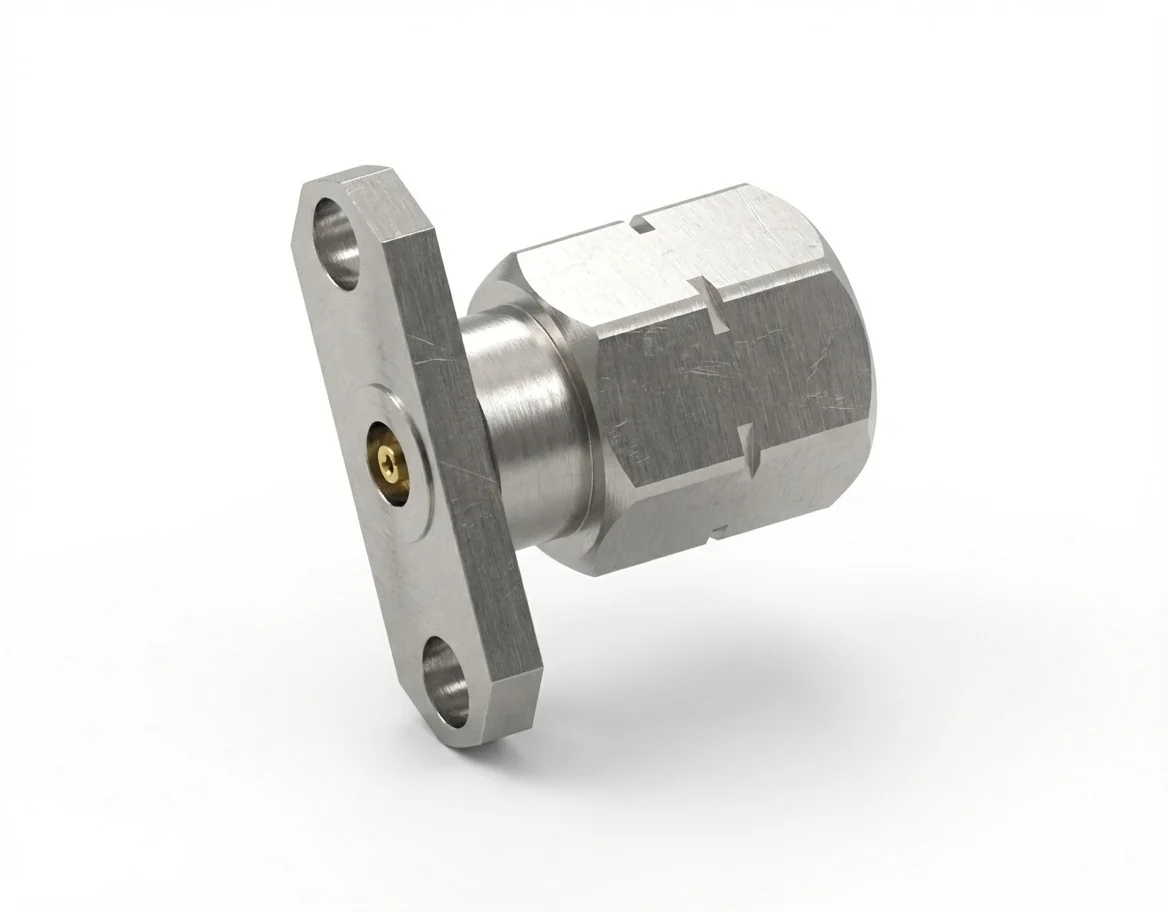

Connecteur RF 2,4 mm mâle à bride 2 trous, remplaçable sur site – Modèle 2.4-JFD19

Le connecteur RF 2,4 mm mâle à bride 2 trous doté d’une broche de 0,46 mm et d’un entraxe de 12,22 mm est façonné pour les applications micro-ondes durables de forte puissance. Ce connecteur remplaçable sur site prend en charge les systèmes 50 Ω jusqu’à 50 GHz avec un contrôle supérieur de l’affaiblissement de réflexion et une grande rigidité mécanique.

Tenue en puissance et précision électrique

Offrant un ROS ≤ 1,2 et une perte d’insertion ≤ 0,06 √F(GHz) dB, le connecteur RF 2,4 mm mâle à bride 2 trous assure une stabilité large bande et une réflexion minimale. La broche de 0,46 mm renforce la tenue du contact pour des performances fiables en charge.

Conception mécanique et conformité

Fabriqué en acier inoxydable et en cuivre au béryllium doré, le connecteur à bride 2,4 mm mâle est pleinement conforme REACH et RoHS et conserve sa stabilité entre −55 °C et +165 °C.

Applications de terrain

Ce connecteur s’emploie en évaluation d’amplificateurs large bande, en distribution de signal et dans les assemblages de test à phase stable qui utilisent des connecteurs RF à montage sur bride 2 trous pour les installations à faible encombrement.

Connecteur femelle correspondant

Le 2.4-JFD19 est conçu pour s’accoupler avec le connecteur RF 2,4 mm femelle à bride 2 trous – Modèle 2.4-KFD19. Explorez toute la famille de connecteurs RF 2,4 mm dans le catalogue de connecteurs RF de Mechanc.
