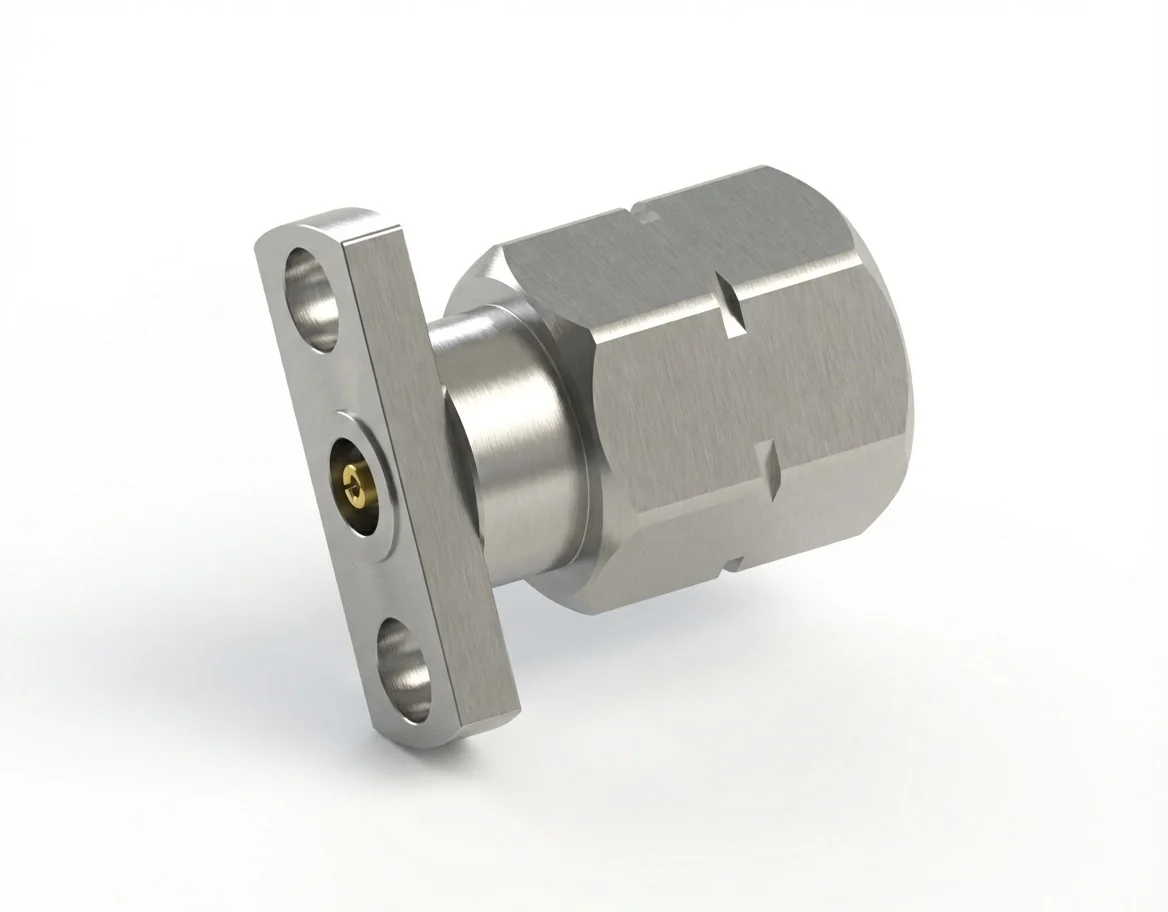

Connecteur RF 2,4 mm mâle à bride 2 trous – remplaçable sur site, entraxe 9 mm, diamètre de broche 0,46 mm

Connecteur RF 2,4 mm mâle à bride 2 trous, remplaçable sur site – Modèle 2.4-JFD29

Le connecteur RF 2,4 mm mâle à bride 2 trous avec une broche de 0,46 mm et un entraxe de 9 mm offre une solution compacte et durable pour les tests de signaux large bande. Prévu pour un fonctionnement à 50 Ω jusqu’à 50 GHz, ce connecteur remplaçable sur site délivre un alignement précis et des performances de signal constantes.

Caractéristiques large bande fiables

Avec un ROS ≤ 1,2 et une perte d’insertion ≤ 0,06 √F(GHz) dB, le connecteur RF 2,4 mm mâle à bride 2 trous assure une impédance répétable et de faibles pertes dans les systèmes modulaires denses. La broche de 0,46 mm procure un engagement mécanique stable pour des cycles de test prolongés.

Construction et conformité environnementale

Fabriqué en acier inoxydable et en cuivre au béryllium doré, le connecteur à bride 2,4 mm mâle résiste à l’oxydation et à l’usure mécanique. Il est pleinement conforme REACH et RoHS et testé pour des performances de longue durée de −55 °C à +165 °C.

Applications et montage

Adapté aux analyseurs de signaux, aux bancs d’essai d’amplificateurs et aux assemblages appairés en phase, il s’installe proprement dans des systèmes RF à montage sur bride 2 trous exigeant une bonne économie d’espace.

Homologue femelle correspondant

Le 2.4-JFD29 est conçu pour être appairé avec le connecteur RF 2,4 mm femelle à bride 2 trous – Modèle 2.4-KFD29. Explorez des connecteurs RF 2,4 mm compatibles dans le catalogue de connecteurs RF.
