Connecteur RF 2,4 mm mâle à bride 4 trous – remplaçable sur site, entraxe 8,64 mm, diamètre de broche 0,38 mm

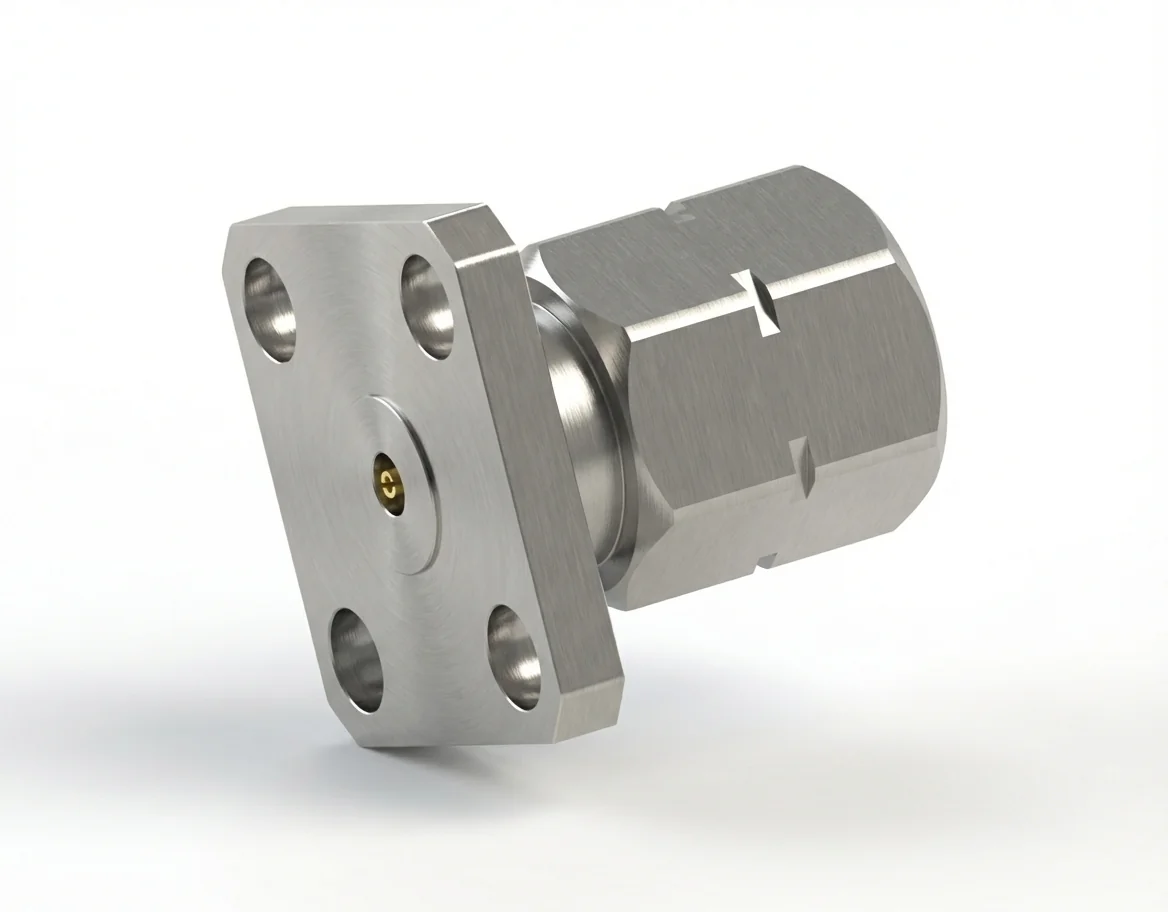

Connecteur RF 2,4 mm mâle à bride 4 trous, remplaçable sur site – Modèle 2.4-JFD3

Le connecteur RF 2,4 mm mâle à bride 4 trous avec une broche de 0,38 mm et un entraxe de 8,64 mm est étudié pour les tests RF de forte puissance où la durabilité et la précision du signal sont déterminantes. Fonctionnant jusqu’à 50 GHz sous 50 Ω, ce connecteur remplaçable sur site délivre des performances à faibles pertes et très stables au fil des connexions répétées.

Tenue en puissance renforcée

Avec un ROS ≤ 1,2 et une perte d’insertion ≤ 0,06 √F(GHz) dB, le connecteur RF 2,4 mm mâle à bride 4 trous soutient les applications large bande avec un excellent contrôle de l’affaiblissement de réflexion. La broche de 0,38 mm offre une stabilité de contact renforcée à puissance modérée sans sacrifier la réponse en fréquence.

Durabilité mécanique et conformité

Fabriqué en acier inoxydable avec des contacts en cuivre au béryllium dorés, le connecteur à bride 2,4 mm mâle assure une longue durée de service et une résistance à la corrosion. Il fonctionne entre −55 °C et +165 °C et est pleinement conforme REACH et RoHS pour un usage sûr et durable.

Applications et montage

Couramment employé dans les analyseurs de réseau vectoriels, les évaluations d’amplificateurs et les modules de distribution de signal, son schéma de montage à quatre trous s’aligne sur les connecteurs RF à montage sur bride 4 trous pour un contrôle du couple précis et répétable.

Homologue compatible et personnalisation

Le 2.4-JFD3 est conçu pour s’accoupler avec sa version femelle correspondante, disponible sous la référence connecteur RF 2,4 mm femelle à bride 4 trous – Modèle 2.4-KFD3. Découvrez d’autres connecteurs RF 2,4 mm personnalisés et assemblages haute fréquence dans le catalogue de connecteurs RF.
