Connecteur RF 2,4 mm mâle à bride 4 trous – remplaçable sur site, entraxe 6,35 mm, diamètre de broche 0,38 mm

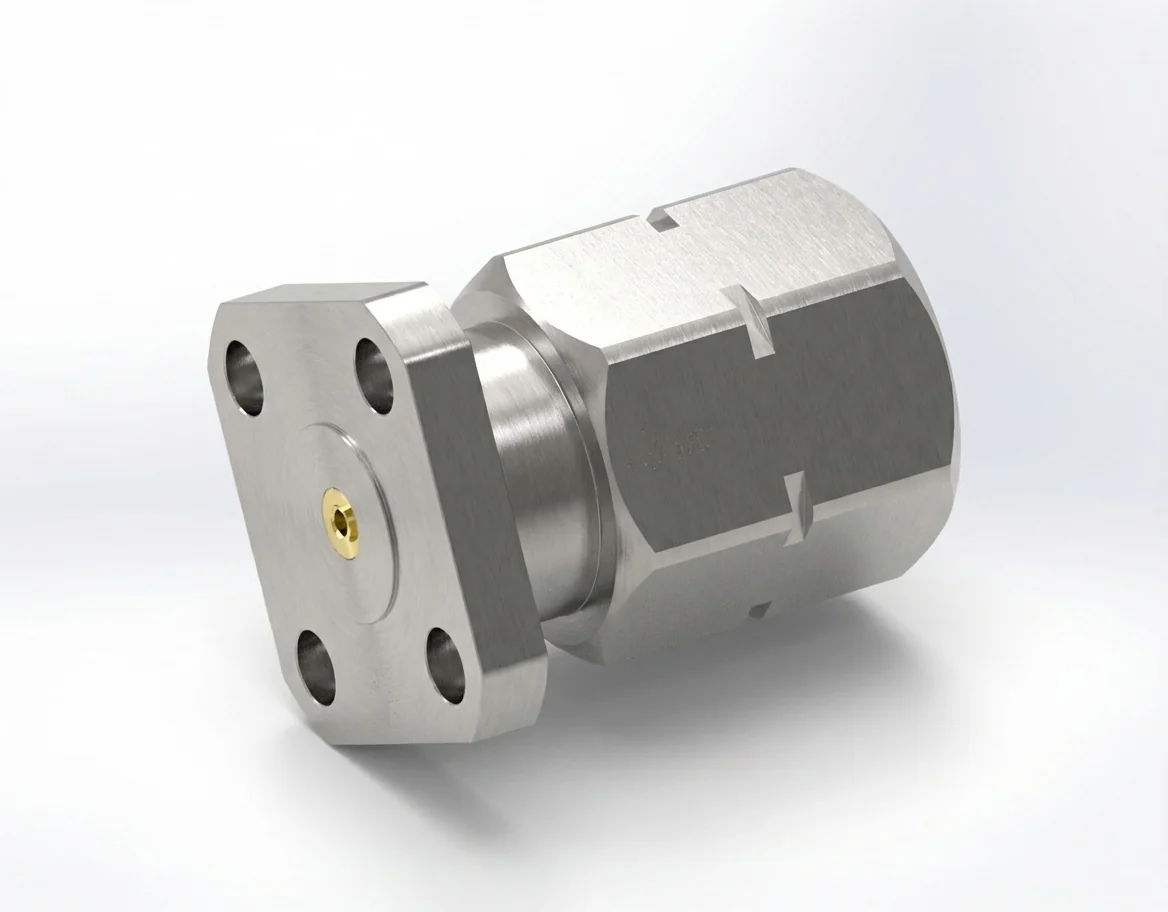

Connecteur RF 2,4 mm mâle à bride 4 trous, remplaçable sur site – Modèle 2.4-JFD8

Le connecteur RF 2,4 mm mâle à bride 4 trous doté d’une broche de 0,38 mm et d’un entraxe de 6,35 mm apporte une stabilité mécanique robuste et un alignement électrique précis aux applications haute fréquence jusqu’à 50 GHz. Ce connecteur remplaçable sur site convient idéalement aux tests multivoies et aux systèmes de vérification de laboratoire.

Intégrité électrique constante

Atteignant un ROS ≤ 1,2 et une perte d’insertion ≤ 0,06 √F(GHz) dB, le connecteur RF 2,4 mm mâle à bride 4 trous conserve une impédance stable et une faible distorsion du signal sur de larges bandes passantes. La broche de 0,38 mm renforce la fiabilité du contact lors de cycles de connexion fréquents.

Qualité des matériaux et conformité

Usiné avec précision en acier inoxydable avec des contacts en cuivre au béryllium dorés, le connecteur à bride 2,4 mm mâle est pleinement conforme REACH et RoHS et donné pour un fonctionnement de −55 °C à +165 °C.

Applications en test et mesure

Ce connecteur convient aux interfaces d’analyseurs large bande, aux modules de commutation et aux bancs d’évaluation d’amplificateurs RF qui utilisent des connecteurs RF à montage sur bride 4 trous pour une installation sûre.

Version compatible et personnalisation

Le 2.4-JFD8 est conçu pour s’accoupler avec le connecteur RF 2,4 mm femelle à bride 4 trous – Modèle 2.4-KFD8. Mechanc fabrique également, dans son catalogue de connecteurs RF, des connecteurs RF 2,4 mm sur mesure pour les besoins de l’instrumentation RF de précision.
