Connecteur RF 2,4 mm mâle à bride 4 trous – remplaçable sur site, entraxe 5,64 mm, diamètre de broche 0,3 mm

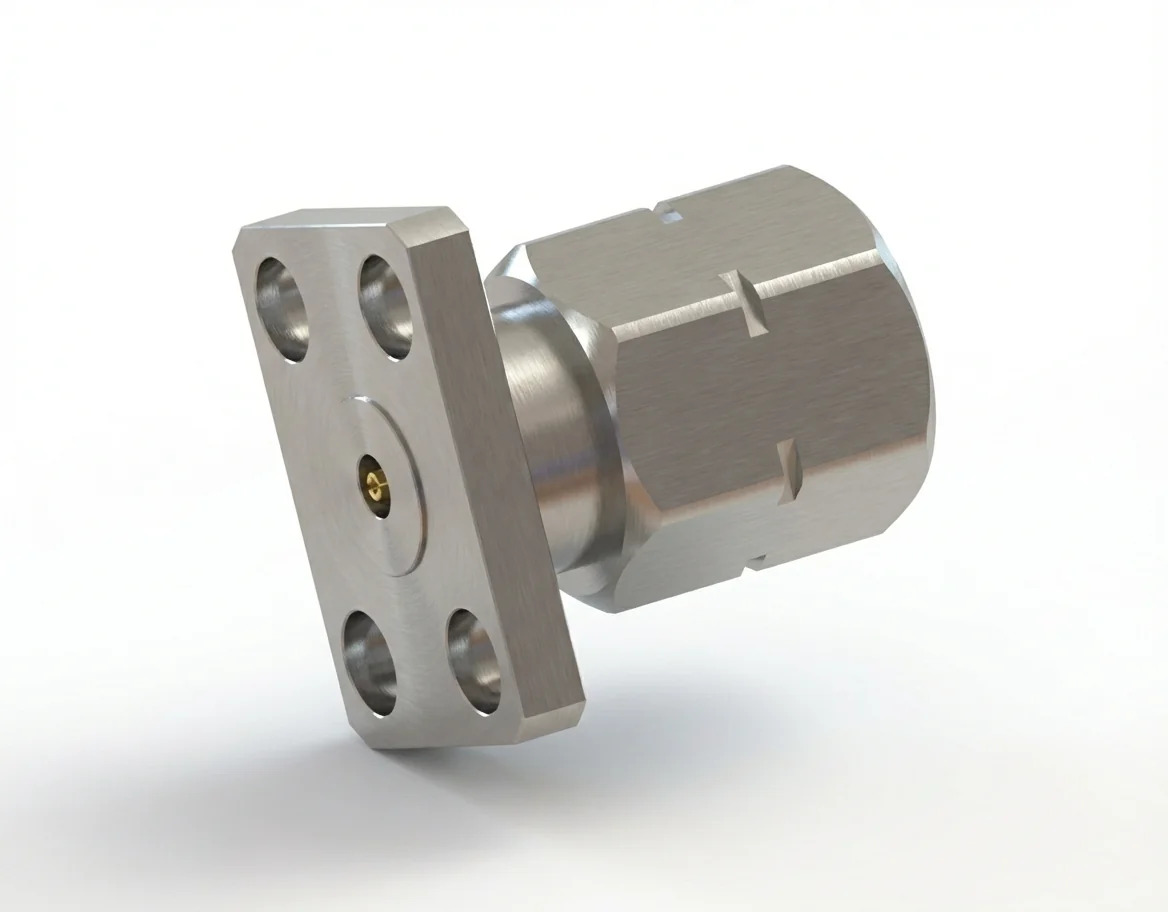

Connecteur RF 2,4 mm mâle à bride 4 trous, remplaçable sur site – Modèle 2.4-JFD12

Le connecteur RF 2,4 mm mâle à bride 4 trous doté d’une broche de 0,30 mm et d’un entraxe de 5,64 mm convient idéalement aux tests de signaux large bande et aux systèmes d’assemblage modulaires. Prévu pour 50 Ω jusqu’à 50 GHz, ce connecteur remplaçable sur site apporte une intégrité de signal constante au fil de nombreux cycles d’accouplement.

Réponse haute fréquence stable

Délivrant un ROS ≤ 1,2 et une perte d’insertion ≤ 0,06 √F(GHz) dB, le connecteur RF 2,4 mm mâle à montage sur bride réduit l’affaiblissement de réflexion et conserve l’alignement de phase en usage répété. La broche de 0,30 mm offre l’équilibre parfait entre solidité mécanique et précision d’alignement.

Qualité des matériaux et garantie réglementaire

Usiné en acier inoxydable avec des contacts en cuivre au béryllium dorés, le connecteur à bride 2,4 mm mâle délivre une tenue à l’usure remarquable et une stabilité électrique. Pleinement conforme REACH et RoHS, il fonctionne de manière fiable de −55 °C à +165 °C.

Applications et intégration

Fréquemment employé en test micro-ondes, dans les assemblages à phase stable et les outils d’étalonnage vectoriels, ce connecteur se monte solidement sur des modules RF à montage sur bride 4 trous exigeant des tolérances mécaniques serrées.

Connecteur compatible et personnalisation

Le 2.4-JFD12 s’accouple avec le connecteur RF 2,4 mm femelle à bride 4 trous – Modèle 2.4-KFD12. Mechanc produit également, dans son catalogue de connecteurs RF, des connecteurs RF 2,4 mm personnalisés pour des solutions haute fréquence sur mesure.
