Connecteur RF 2,92 mm femelle à bride 4 trous – remplaçable sur site, entraxe 6,35 mm, diamètre de broche 0,23 mm

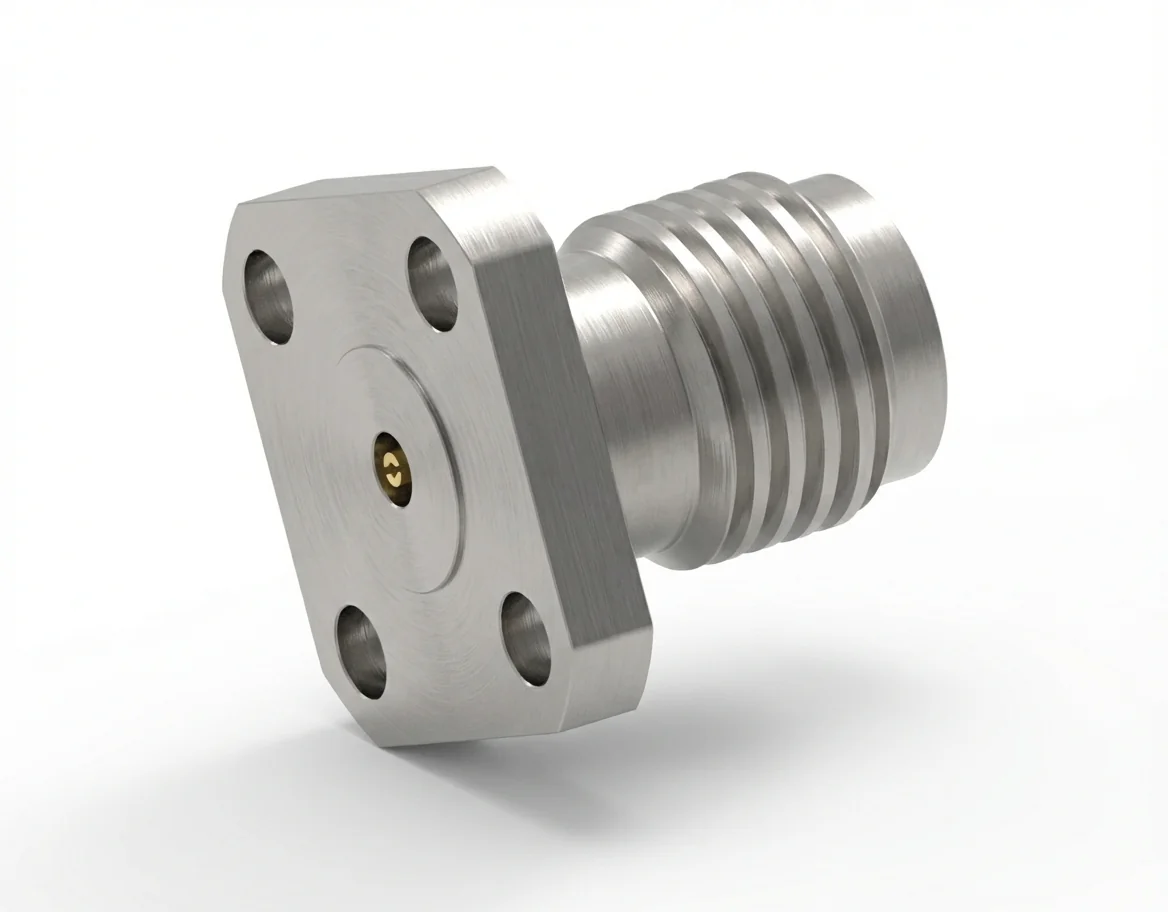

Connecteur RF 2,92 mm femelle à bride 4 trous, remplaçable sur site – Modèle 2.92-KFD6

Le connecteur RF 2,92 mm femelle à bride 4 trous avec une broche de 0,23 mm et un entraxe de 6,35 mm est optimisé pour les assemblages de mesure compacts qui exigent un alignement précis. Conçu pour les systèmes 50 Ω jusqu’à 40 GHz, ce connecteur remplaçable sur site garantit des performances à faibles pertes constantes et une exactitude électrique répétable dans les montages RF denses.

Précision haute fréquence

Avec un ROS ≤ 1,15 et une perte d’insertion ≤ 0,06 √F(GHz) dB, le connecteur RF 2,92 mm femelle à bride 4 trous assure une impédance stable et une faible réflexion. Le fin diamètre de broche de 0,23 mm soutient un couplage précis dans les réseaux d’essai à micro-échelle.

Conception des matériaux et conformité

Fabriqué en acier inoxydable avec des contacts en cuivre au béryllium dorés, le connecteur à bride 2,92 mm femelle assure une conductivité durable et une résistance à la corrosion. Il fonctionne entre −55 °C et +165 °C et est pleinement conforme REACH et RoHS.

Applications

Idéal pour les analyseurs portables, les baies de test à haute densité et les modules RF à montage sur bride 4 trous où un entraxe compact et une précision mécanique sont requis.

Connecteur mâle correspondant

Associez ce modèle au connecteur RF 2,92 mm mâle à bride 4 trous – Modèle 2.92-JFD6. Découvrez les produits associés dans la famille des connecteur RF 2,92 mm de notre catalogue de connecteurs RF.
