Connecteur RF 2,92 mm mâle à bride 4 trous – remplaçable sur site, entraxe 8,64 mm, diamètre de broche 0,23 mm

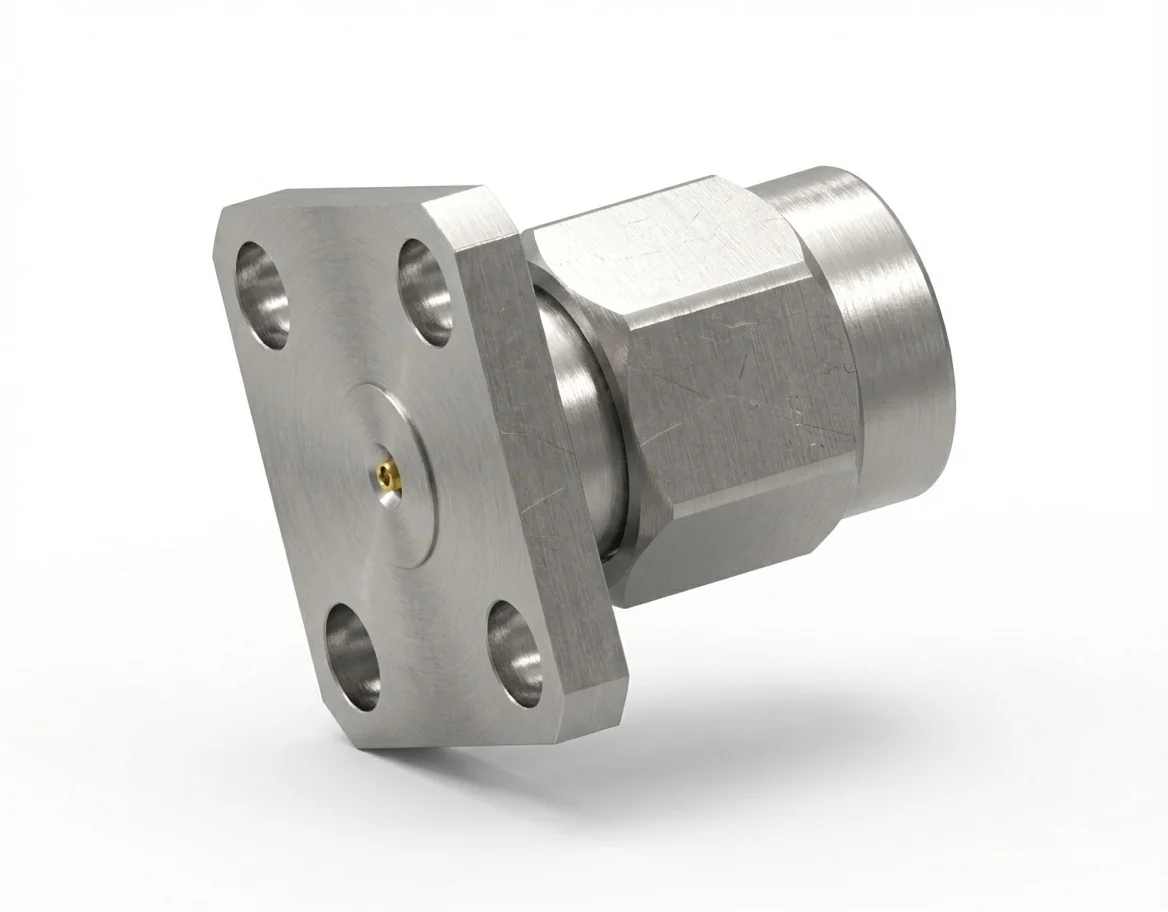

Connecteur RF 2,92 mm mâle à bride 4 trous, remplaçable sur site – Modèle 2.92-JFD1

Le connecteur RF 2,92 mm mâle à bride 4 trous avec une broche de 0,23 mm et un entraxe de 8,64 mm est construit pour les systèmes large bande d’ultra-précision jusqu’à 40 GHz. Étudié pour une impédance de 50 Ω, ce connecteur remplaçable sur site garantit une faible réflexion et une répétabilité de phase exceptionnelle en environnement de laboratoire.

Optimisé pour la précision haute fréquence

Offrant un ROS ≤ 1,15 et une perte d’insertion ≤ 0,06 √F(GHz) dB, le connecteur RF 2,92 mm mâle à bride 4 trous assure une adaptation d’impédance constante et des pertes minimales, même dans les montages compacts.

Ingénierie des matériaux et normes

Fabriqué en acier inoxydable et en cuivre au béryllium doré, le connecteur à bride 2,92 mm mâle est conforme REACH et RoHS et qualifié de −55 °C à +165 °C.

Applications

Conçu pour les assemblages à montage sur bride 4 trous, les adaptateurs de test et les analyseurs de précision qui exigent des interfaces haute fréquence répétables.

Équivalent femelle

Associez-le au connecteur RF 2,92 mm femelle à bride 4 trous – Modèle 2.92-KFD1. Découvrez notre gamme de connecteurs RF 2,92 mm dans le catalogue de connecteurs RF.
