Câble coaxial RF économique à faibles pertes 18 GHz – modèle CFE800

Câble RF abordable à faibles pertes, à phase et amplitude stables

Le câble coaxial à faibles pertes et bon rapport qualité-prix CFE800 offre un équilibre concret entre performance et coût pour les applications RF et micro-ondes exigeant une stabilité électrique constante. Fonctionnant jusqu’à 18 GHz sous une impédance de 50 Ω, il conserve une stabilité de phase ≤ ±9° @ 18 GHz et une variation d’amplitude ≤ ±0,1 dB, assurant une transmission de signal propre et prévisible sur une large plage de fréquences. Découvrez d’autres modèles économiques dans la série CFE – câbles coaxiaux à faibles pertes économiques.

Conception électrique fiable pour les applications RF générales

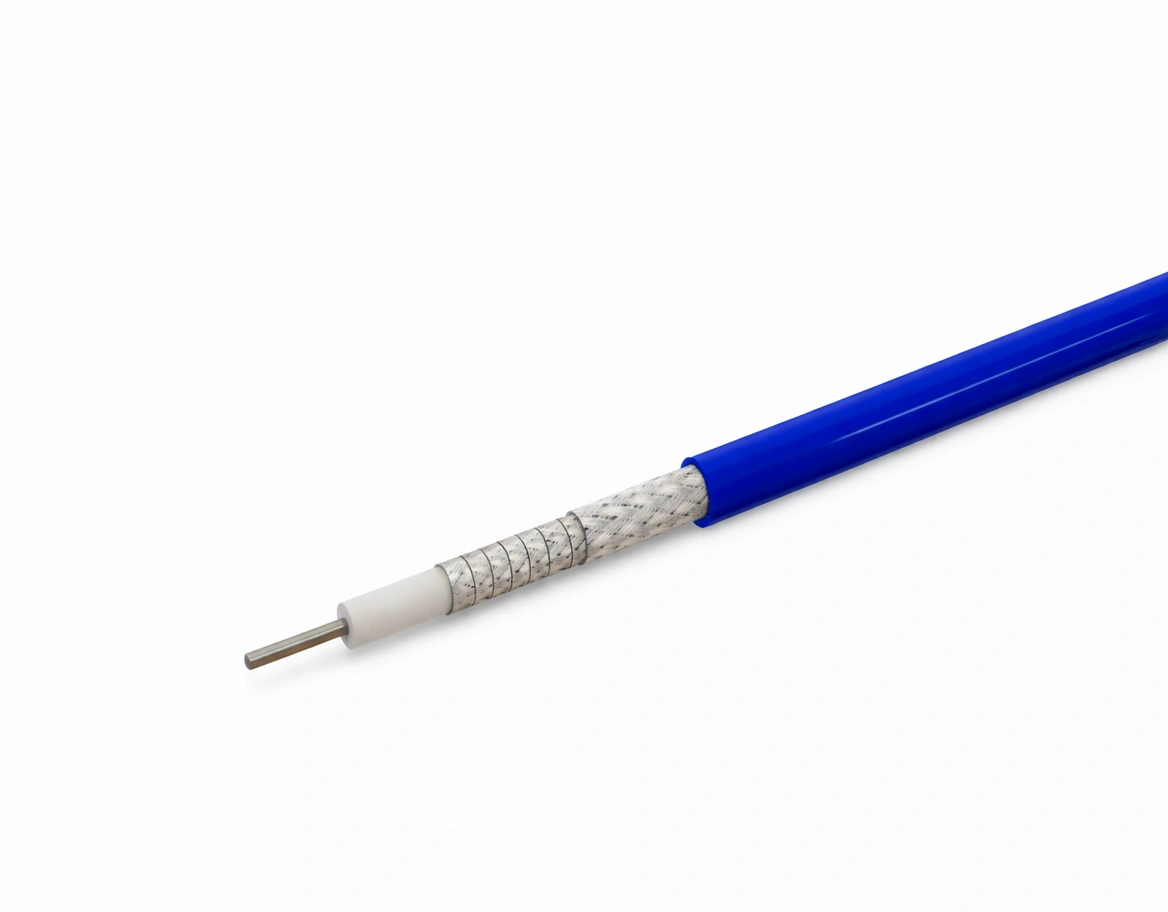

Le câble CFE800 comporte un conducteur central en cuivre argenté de 2,30 mm et un diélectrique PTFE basse densité, pour une faible perte d’insertion et une impédance stable. Deux couches de blindage — feuille d’aluminium autocollante et tresse en cuivre argenté — assurent une suppression des perturbations électromagnétiques > 90 dB, tandis que la gaine FEP garantit souplesse et résistance chimique. Les valeurs d’atténuation restent faibles, à 0,151 dB/m @ 1 GHz et 0,763 dB/m @ 18 GHz, avec une vitesse de propagation de 76 % pour un contrôle de phase précis.

Durable, économique et mécaniquement stable

Avec un diamètre extérieur de 8,10 mm, un rayon de courbure unique de 40 mm et un rayon de courbure répétée de 81 mm, le câble coaxial à faibles pertes CFE800 conserve une excellente durabilité et une grande fiabilité mécanique. Il supporte jusqu’à 2 kV CC et fonctionne de –55 °C à +125 °C, ce qui le rend adapté aux installations de laboratoire, de communication et de RF générale où la stabilité à long terme et la maîtrise des coûts sont déterminantes. Pour d’autres familles de câbles à faibles pertes, consultez la série de câbles coaxiaux à faibles pertes.

Fabriqué par Mechanc Shanghai Information Technology Co., Ltd., le câble coaxial à faibles pertes CFE800 offre des performances RF fiables, une faible atténuation et une conformité REACH et RoHS vérifiée — le choix idéal pour les ingénieurs recherchant une solution de transmission de signal abordable et stable.
