Câble coaxial RF à faibles pertes haute puissance 18 GHz – modèle CFP460

Câble haute puissance à faibles pertes pour les systèmes RF et micro-ondes de précision

Le câble coaxial haute puissance à faibles pertes CFP460 est conçu pour les ingénieurs qui exigent une transmission de signal fiable et une tenue en puissance robuste dans les environnements RF et micro-ondes large bande. Fonctionnant jusqu’à 18 GHz avec une impédance de 50 Ω, il offre des performances exceptionnellement faibles en pertes et une stabilité thermique sous charge de puissance élevée continue. Le CFP460 assure une précision constante en amplitude et en phase pour les systèmes de mesure industriels, de défense et de laboratoire. Découvrez d’autres modèles au sein de la série CFP – câbles coaxiaux haute puissance à faibles pertes.

Conçu pour la transmission RF de forte puissance

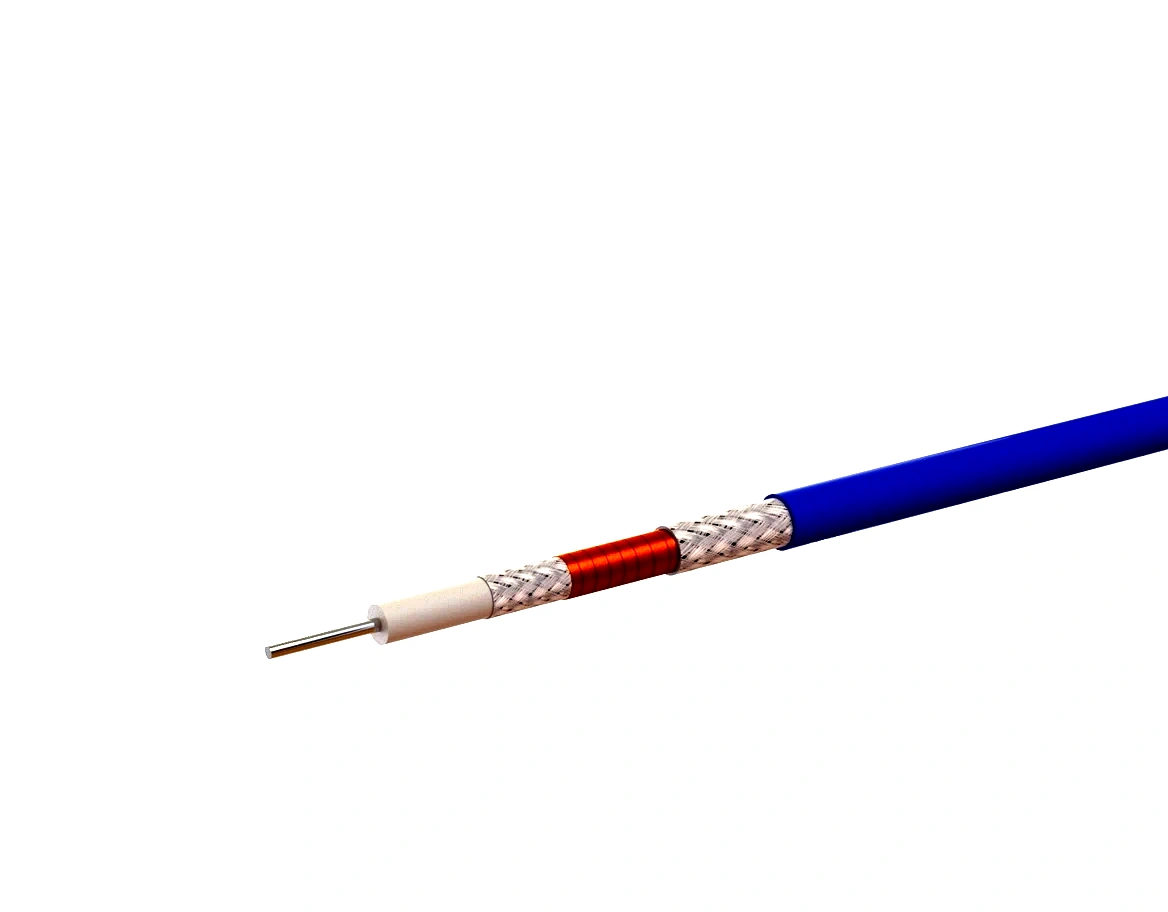

Le câble coaxial CFP460 associe une âme en cuivre argenté (1,02 mm) à un diélectrique PTFE basse densité (3,07 mm) et à une barrière interne en feuille d’aluminium pour une meilleure dissipation thermique. Il supporte une puissance moyenne allant jusqu’à 1,8 kW à 100 MHz tout en conservant une atténuation aussi faible que 0,35 dB/m à 1 GHz et 1,58 dB/m à 18 GHz. La stabilité de phase reste dans une plage de ±5° à 18 GHz et la variation d’amplitude ≤ ±0,15 dB à 18 GHz, garantissant des mesures propres et reproductibles.

Gaine FEP résistante et efficacité de blindage supérieure

Protégé par une gaine FEP de 4,60 mm, le câble CFP460 offre une résistance remarquable à la chaleur, à l’abrasion et aux produits chimiques de –55 °C à +200 °C. Son blindage à triple couche — ruban de cuivre argenté, feuille d’aluminium et tresse de cuivre — atteint une suppression des EMI > 100 dB pour une transmission de forte puissance ininterrompue. Les rayons de courbure de 23 mm en flexion unique et de 46 mm en flexions répétées assurent une longue durée de vie mécanique et une installation fiable. Pour un aperçu complet des conceptions compatibles, consultez la série de câbles coaxiaux à faibles pertes.

Applications exigeant une forte puissance et une stabilité thermique

Le câble coaxial haute puissance CFP460 est idéal pour les émetteurs radar, les amplificateurs RF et les bancs de test à haute énergie où la stabilité électrique et l’endurance thermique sont toutes deux critiques. Sa tenue de 1000 V DC et son efficacité de blindage > 100 dB permettent une transmission de signal précise et sans distorsion. Compatible avec des connecteurs RF robustes tels que les interfaces N et TNC, il garantit un accouplement sûr et peu réfléchissant pour les environnements de test haute performance.

Fabriqué par Mechanc Shanghai Information Technology Co., Ltd., le câble coaxial haute puissance à faibles pertes CFP460 réunit une capacité de puissance fiable, des performances thermiques supérieures et une conformité REACH et RoHS vérifiée — offrant une transmission durable de qualité précision pour les applications RF et micro-ondes exigeantes.
