Câble coaxial RF à faibles pertes haute puissance 18 GHz – modèle CFP520

Câble haute puissance à faibles pertes pour une transmission RF et micro-ondes robuste

Le câble coaxial haute puissance à faibles pertes CFP520 est conçu pour les systèmes RF et micro-ondes exigeant une tenue en puissance supérieure et une stabilité thermique. Fonctionnant jusqu’à 18 GHz avec une impédance de 50 Ω, il offre une perte d’insertion minimale et un contrôle de phase précis sous conditions de forte puissance continue. Le CFP520 associe une construction à âme pleine, un blindage multicouche et une excellente souplesse pour les applications professionnelles de radar, d’amplification et de test. Explorez la série CFP – câbles coaxiaux haute puissance à faibles pertes complète pour d’autres diamètres de câble et options de performance.

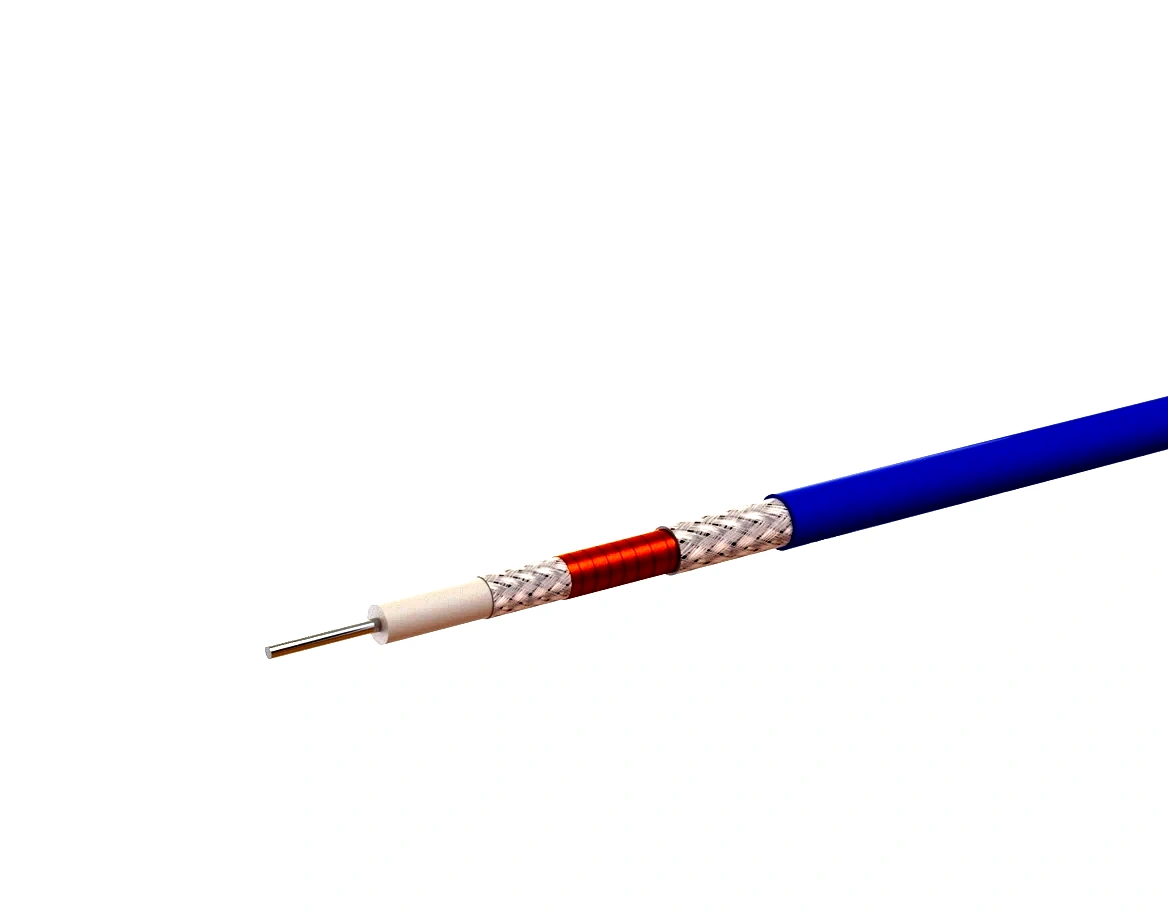

Âme pleine et construction à six couches

Le câble coaxial CFP520 dispose d’une âme pleine en cuivre argenté (1,29 mm) pour une capacité de courant supérieure et des pertes résistives minimales. Les couches environnantes comprennent un diélectrique LD-PTFE, un ruban de cuivre argenté, une feuille d’aluminium haute température, une tresse de cuivre argenté et une gaine extérieure en FEP — formant une structure robuste à six couches optimisée pour la stabilité électrique comme mécanique. Cette configuration assure un contrôle d’impédance constant et une faible atténuation de 0,28 dB/m à 1 GHz et 1,26 dB/m à 18 GHz, garantissant une excellente efficacité en puissance RF.

Blindage remarquable et endurance thermique

Avec une suppression des EMI > 100 dB, le câble CFP520 assure une transmission de signal ultra-propre même dans les environnements à haute énergie. Sa gaine FEP de 5,20 mm résiste à des températures de –55 °C à +200 °C tout en offrant une forte résistance aux produits chimiques et à l’abrasion. Les rayons de courbure de 26 mm en flexion unique et de 52 mm en flexions répétées permettent une installation durable et une longue durée de service. Pour des modèles apparentés de diamètre supérieur ou inférieur, consultez la série de câbles coaxiaux à faibles pertes ou revenez à la page présentation des câbles coaxiaux.

Applications exigeant endurance en forte puissance et intégrité du signal

Le câble coaxial haute puissance CFP520 est idéal pour les émetteurs, les bancs de test d’amplificateurs et les systèmes de mesure haute fréquence où la puissance RF et l’exactitude du signal sont toutes deux critiques. Sa tension nominale de 1000 V DC et sa réponse en phase stable (≤ ±5° à 18 GHz) garantissent des performances constantes sous charge continue. Compatible avec des connecteurs RF robustes tels que les interfaces N et TNC, il permet des connexions fiables et peu réfléchissantes pour les environnements de test professionnels.

Fabriqué par Mechanc Shanghai Information Technology Co., Ltd., le câble coaxial haute puissance à faibles pertes CFP520 réunit la précision électrique d’une âme pleine, un blindage multicouche et une conformité REACH et RoHS vérifiée — offrant des performances stables et durables pour les applications de puissance RF et micro-ondes exigeantes.
