Câble coaxial RF semi-rigide à faibles pertes 0,047″, jusqu’à 26,5 GHz

Câble coaxial semi-rigide à faibles pertes pour applications RF et micro-ondes à 26,5 GHz

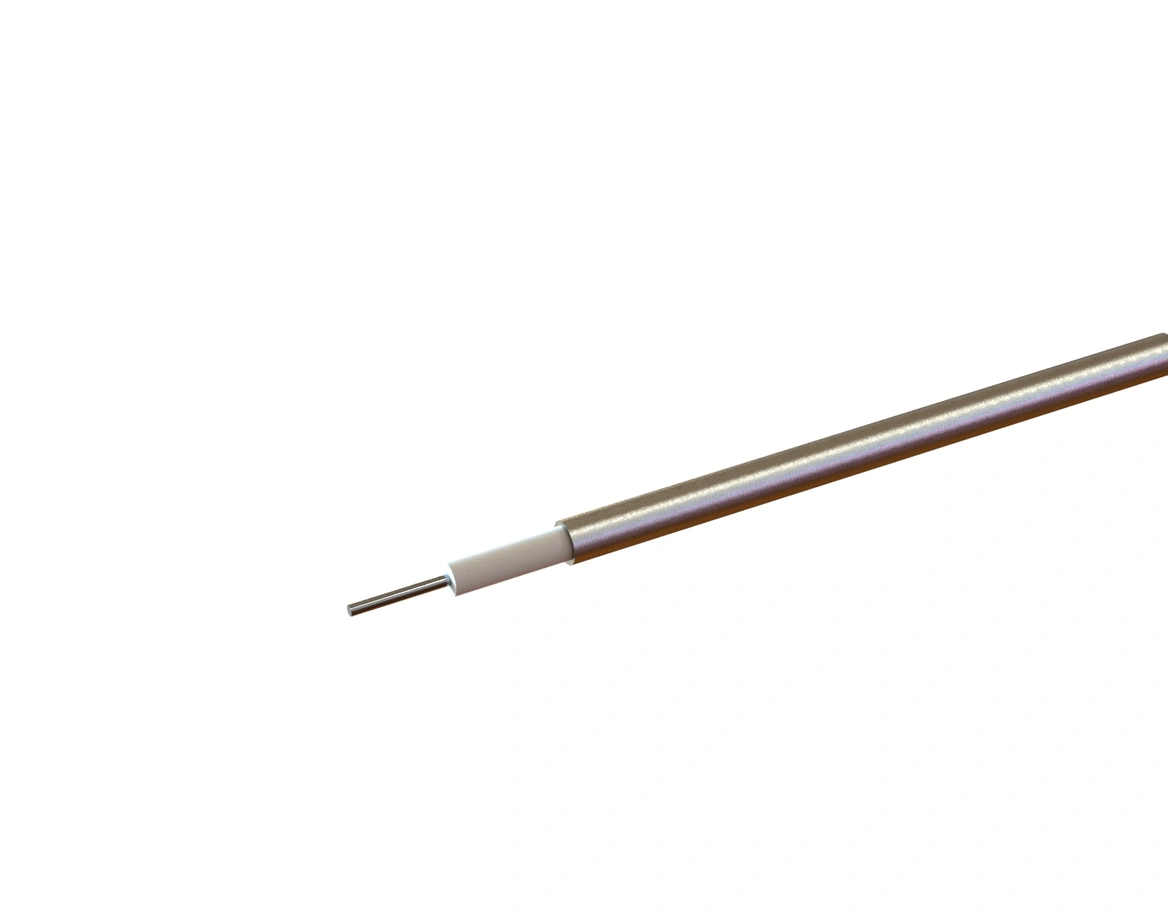

Le câble coaxial semi-rigide à faibles pertes CRG047 est conçu pour la transmission RF et micro-ondes de précision jusqu’à 26,5 GHz. Constitué d’une âme en acier cuivré argenté, d’un diélectrique PTFE et d’un conducteur extérieur en cuivre recuit sans soudure avec revêtement en alliage ternaire, le CRG047 offre d’excellentes performances de blindage, une forte stabilité mécanique et un contrôle d’impédance constant. Conçu pour les applications nécessitant un cheminement coaxial formable, il supporte les environnements à haute température et garantit des performances haute fréquence fiables dans les assemblages RF compacts.

Performances électriques stables pour l’intégrité du signal haute fréquence

Le câble semi-rigide CRG047 conserve une impédance caractéristique de 50 Ω ±1,1 Ω et assure une transmission de signal fiable jusqu’à sa fréquence de fonctionnement de 26,5 GHz. Une vitesse de propagation de 77 % garantit un comportement de phase prévisible, tandis que l’atténuation atteint 6,024 dB/m à 26,5 GHz, adaptée aux interconnexions courtes dans les systèmes RF sensibles. Son efficacité de blindage élevée de ≥165 dB protège contre les perturbations électromagnétiques et soutient la transmission propre et peu distordue qu’exigent les circuits et sous-ensembles micro-ondes avancés.

Construction rigide en cuivre avec endurance thermique étendue

Constitué d’un tube de cuivre recuit sans soudure de 1,10 mm, le CRG047 offre une excellente rigidité, une bonne stabilité dimensionnelle et la possibilité d’être cintré selon des cheminements fixes et reproductibles sans compromettre les performances électriques. Le câble supporte des températures de −55 °C à +250 °C, ce qui le rend adapté à l’aérospatiale, à l’instrumentation et aux environnements micro-ondes à forte chaleur. Avec un poids léger de 8 g/m et un rayon de courbure minimal de 4,00 mm, il permet un cheminement interne compact au sein des modules RF et des systèmes étroitement intégrés.

Applications nécessitant un coaxial semi-rigide stable et à faibles pertes

Le câble coaxial semi-rigide CRG047 est idéal pour les modules aérospatiaux, les sous-systèmes micro-ondes, l’instrumentation de paillasse, les têtes radar et les systèmes RF exigeant des performances stables et à faibles pertes avec une formabilité mécanique rigide. Faisant partie de la série de câbles coaxiaux semi-rigides à faibles pertes de Mechanc, il offre un fonctionnement haute fréquence fiable pour le développement, l’intégration et la production.

Fabriqué par Mechanc Shanghai Information Technology, le câble coaxial semi-rigide CRG047 assure un blindage solide, une excellente endurance thermique et des performances électriques fiables pour les applications RF et micro-ondes jusqu’à 26,5 GHz. Conforme REACH & RoHS.
