Connecteur RF N femelle à bride 4 trous – remplaçable sur site, entraxe 18,35 mm, diamètre de broche 0,38 mm

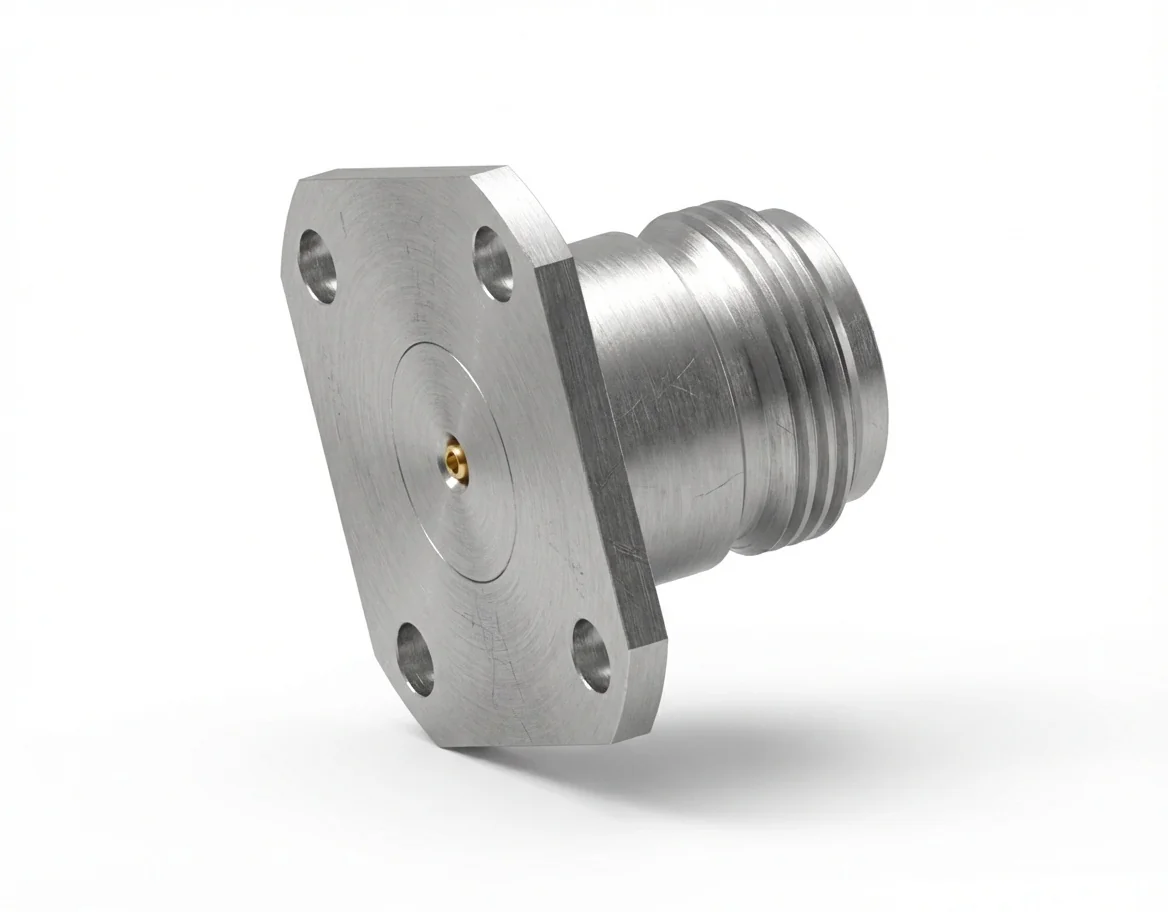

Connecteur RF femelle N à montage sur bride 4 trous, remplaçable sur site – modèle N-KFD1

Le connecteur RF femelle N à montage sur bride 4 trous, doté d’une broche de 0,38 mm et d’un entraxe de 18,35 mm, assure une connectivité fiable aux systèmes RF de laboratoire et industriels. Fonctionnant du DC à 18 GHz sous une impédance de 50 Ω, ce connecteur remplaçable sur site garantit des performances de signal à faibles pertes et à phase stable pour les montages de transmission de forte puissance.

Performances électriques de précision

Avec un ROS ≤ 1,08 et une perte d’insertion < 0,06 √F(GHz) dB, le connecteur femelle N garantit une réflexion minimale et une adaptation d’impédance stable sur des fréquences large bande.

Conception robuste des matériaux

Réalisé en acier inoxydable avec des contacts en cuivre au béryllium doré, le connecteur à bride femelle N offre une durabilité remarquable, une bonne résistance à la corrosion et une résistance mécanique durable. Intégralement conforme REACH et RoHS, il conserve ses performances à des températures de −55 °C à +165 °C.

Applications dans les systèmes RF à haute fiabilité

L’entraxe de bride de 18,35 mm permet l’intégration dans des connecteurs à montage sur bride 4 trous utilisés dans les bancs de test, les émetteurs et les panneaux de distribution de signaux de précision.

Solutions d’ingénierie sur mesure

Mechanc propose des connecteurs RF de type N sur mesure, conçus pour la tenue en puissance, l’accouplement répétable et les environnements rudes. Parcourez notre catalogue de connecteurs RF pour d’autres configurations et accessoires compatibles.
