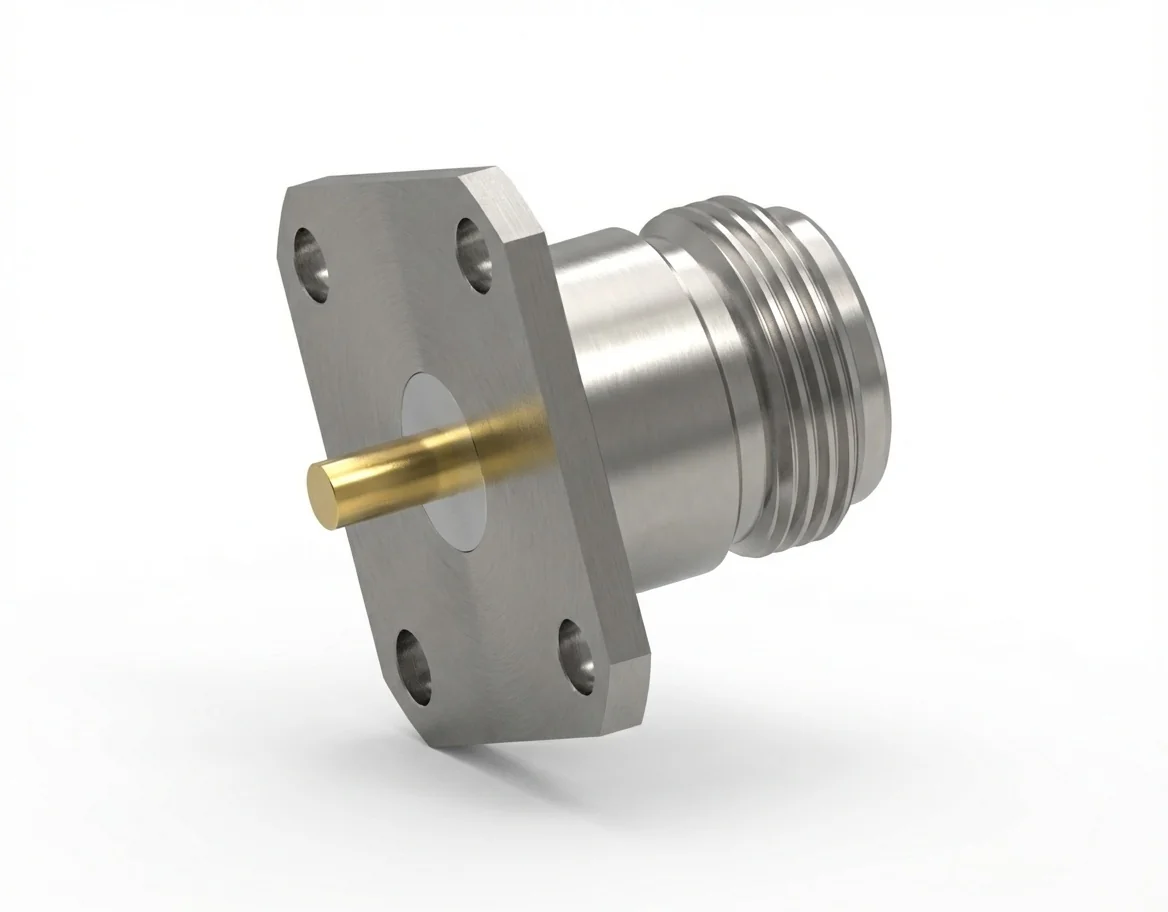

Connecteur RF N femelle à bride 4 trous – fixation par soudure, entraxe 18,25 mm, diamètre de broche 3,04 mm, borne à broche

Connecteur RF femelle N à montage sur bride 4 trous – raccordement par soudure, modèle N-KFD13

Le connecteur RF femelle N à montage sur bride 4 trous, doté d’une broche de 3,04 mm et d’un entraxe de 18,25 mm, est conçu pour le raccordement par soudure dans les applications RF et micro-ondes à haute stabilité. Fonctionnant sous une impédance de 50 Ω et sur une plage de fréquences allant jusqu’à 18 GHz, ce connecteur assure une excellente fiabilité mécanique et une faible perte d’insertion pour les systèmes de test et de communication.

Caractéristiques électriques stables

Offrant un ROS ≤ 1,08 et une perte d’insertion ≤ 0,06 √F(GHz) dB, le connecteur à bride femelle N à souder procure des performances de perte de retour exceptionnelles et une adaptation d’impédance constante. Son important diamètre de broche de 3,04 mm garantit un contact électrique sûr et une forte capacité en courant en fonctionnement continu.

Constitution des matériaux et conformité

Usiné avec précision en acier inoxydable et équipé de contacts en cuivre au béryllium doré, le connecteur à bride femelle N garantit une résistance à la corrosion supérieure et une continuité de signal fiable. Intégralement conforme REACH et RoHS, il respecte les normes les plus élevées de sécurité des matériaux et de protection de l’environnement pour un usage RF professionnel.

Montage et applications

La structure de bride 4 trous de 18,25 mm permet une intégration sûre avec des connecteurs à montage sur bride 4 trous dans les émetteurs, les analyseurs et les stations de base de communication. Sa borne à broche à souder assure une connexion à faible résistance, idéale pour les installations de longue durée.

Série de connecteurs et options sur mesure

Découvrez toute la gamme de connecteurs RF de type N de Mechanc, comprenant des versions à souder, à sertir et remplaçables sur site, optimisées pour les environnements industriels et métrologiques. Trouvez la solution idéale dans notre catalogue de connecteurs RF.
