Connecteur RF N mâle droit – compatible câble coaxial CFF720

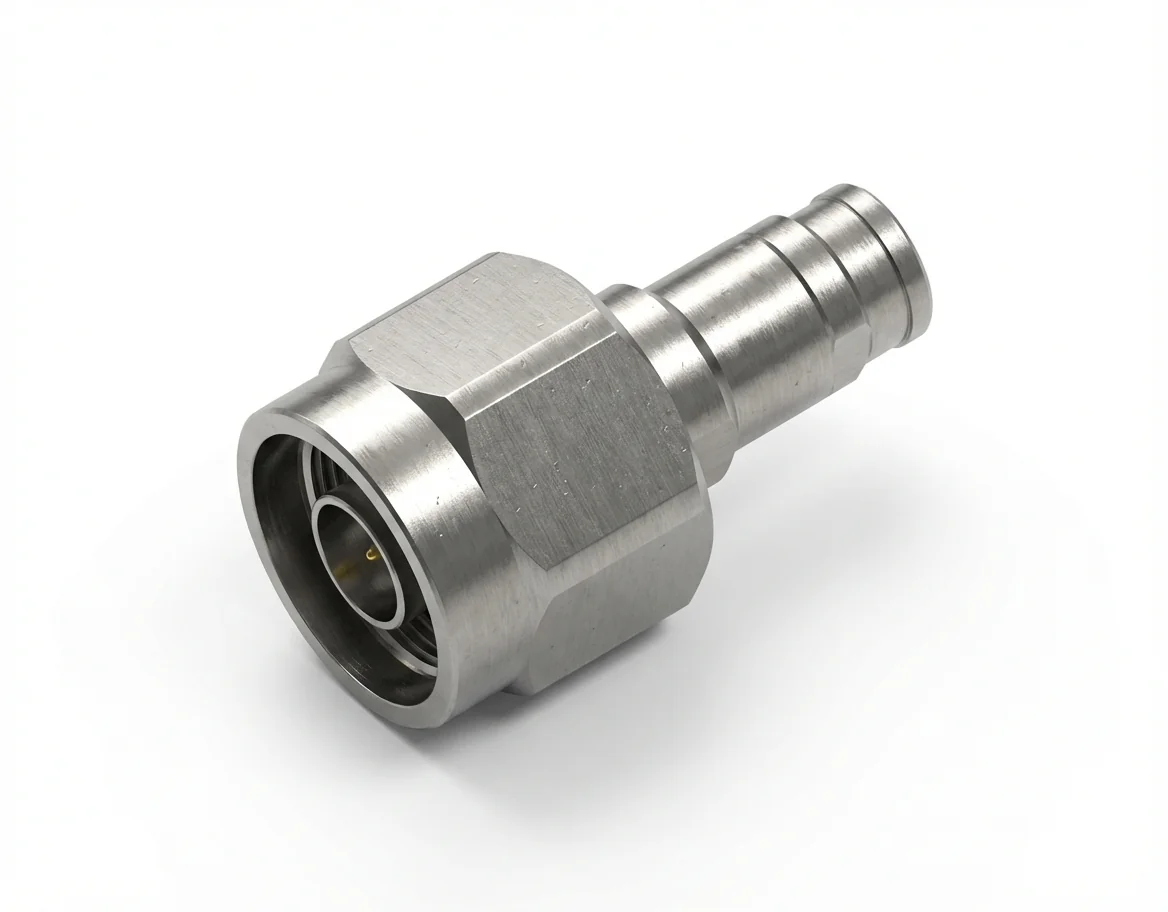

Connecteur RF mâle N droit pour câble CFF720 – modèle N-JCFF720-1

Le connecteur RF mâle N droit, modèle N-JCFF720-1, est conçu pour les interconnexions à faibles pertes et forte puissance utilisant le câble coaxial CFF720. Prenant en charge un fonctionnement en DC–18 GHz sous une impédance de 50 Ω, avec un ROS < 1,12 et une perte d’insertion < 0,06 √f dB, il offre des performances large bande stables pour les systèmes d’émission RF et les systèmes de test de précision. Découvrez des solutions de forte puissance apparentées dans la famille de connecteurs de type N.

Stabilité en forte puissance et précision large bande

Le N-JCFF720-1 assure une adaptation d’impédance constante et une faible perte de retour sur toute la plage de fréquences. Sa conception admet une forte capacité en courant et une faible intermodulation passive (PIM) dans les applications de laboratoire et de communication.

Construction durable et fiabilité électrique

Fabriqué en acier inoxydable passivé et doté d’un contact central en cuivre-béryllium (BeCu) doré, le connecteur garantit une résistance mécanique durable, une protection contre la corrosion et une faible résistance de contact. Pour d’autres composants RF de qualité précision, voir connecteurs RF.

Terminaison à souder sûre et conformité environnementale

La terminaison droite à souder maintient une transition d’impédance serrée et une variation de phase minimale, assurant des performances fiables en laboratoire comme sur le terrain. Le connecteur N-JCFF720-1 est RoHS et conforme REACH, garantissant le respect des normes mondiales de sécurité et d’environnement. Des terminaisons renforcées similaires sont répertoriées dans connecteurs à montage sur câble.

Intégration optimisée avec le câble coaxial CFF720

Associez le N-JCFF720-1 au câble coaxial à faibles pertes CFF720 pour obtenir une faible atténuation, une précision de phase stable et une excellente constance large bande sur les systèmes d’émission et de mesure.
