Connecteur RF SMA femelle à bride 2 trous – remplaçable sur site, entraxe 12,22 mm, diamètre de broche 0,3 mm

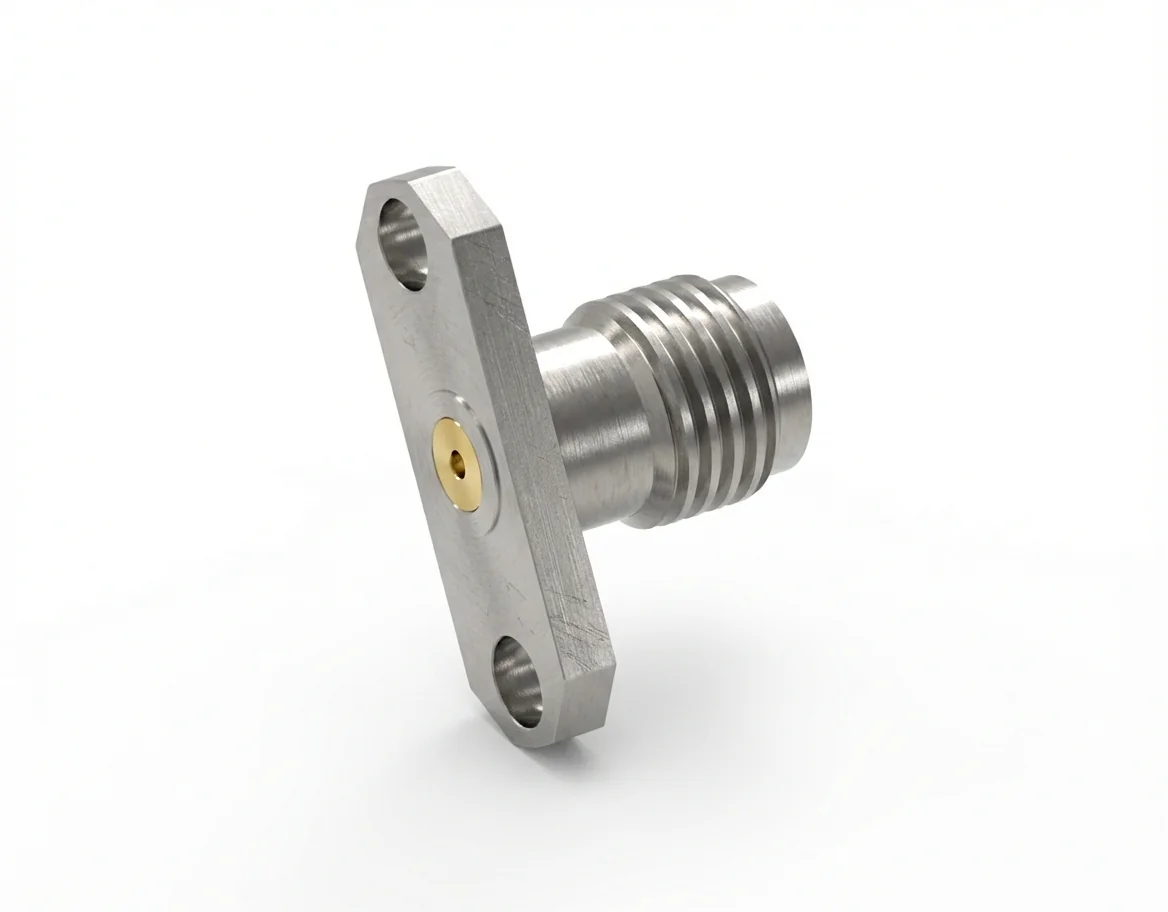

Connecteur RF SMA femelle à bride 2 trous remplaçable sur site – Modèle SMA-KFD20

Le connecteur RF SMA femelle à bride 2 trous avec un diamètre de broche de 0,3 mm et un entraxe de 12,22 mm convient idéalement aux analyseurs compacts, aux interfaces d’étalonnage et aux assemblages hyperfréquences. La conception remplaçable sur site assure un entretien simplifié du connecteur tout en conservant un contrôle d’impédance juste.

Performances électriques et affaiblissement de réflexion

Offrant une impédance de 50 Ω, un ROS < 1,08 et une perte d’insertion < 0,06√F(GHz) dB, le connecteur SMA-KFD20 assure une transmission large bande stable du continu à 18 GHz. Il supporte une faible réflexion et une grande répétabilité dans les systèmes d’étalonnage. Explorez la série de connecteurs SMA pour des conceptions similaires.

Intégrité des matériaux et conformité mondiale

Fabriqué en acier inoxydable passivé et avec des contacts en cuivre au béryllium dorés, ce connecteur garantit une longue durée de service et une qualité de signal constante. Il est pleinement conforme REACH et RoHS et assure un emploi sûr sur les marchés internationaux. Parcourez les connecteurs à montage sur bride apparentés pour d’autres options.

Intégration mécanique et géométrie de montage

La conception à bride 2 trous (entraxe de 12,22 mm) apporte une fixation robuste et un alignement de précision pour les modules compacts haute fréquence. Sa construction durable supporte de multiples opérations de ré-accouplement. Passez en revue le catalogue de connecteurs RF pour d’autres configurations de connecteurs SMA.

Version mâle assortie

À appairer avec le connecteur RF SMA mâle à bride 2 trous – Modèle SMA-JFD20 pour un couplage large bande stable et des performances à faibles pertes dans les montages de mesure de précision.
