Connecteur RF SMA femelle à bride 4 trous – remplaçable sur site, entraxe 6,35 mm, diamètre de broche 0,38 mm

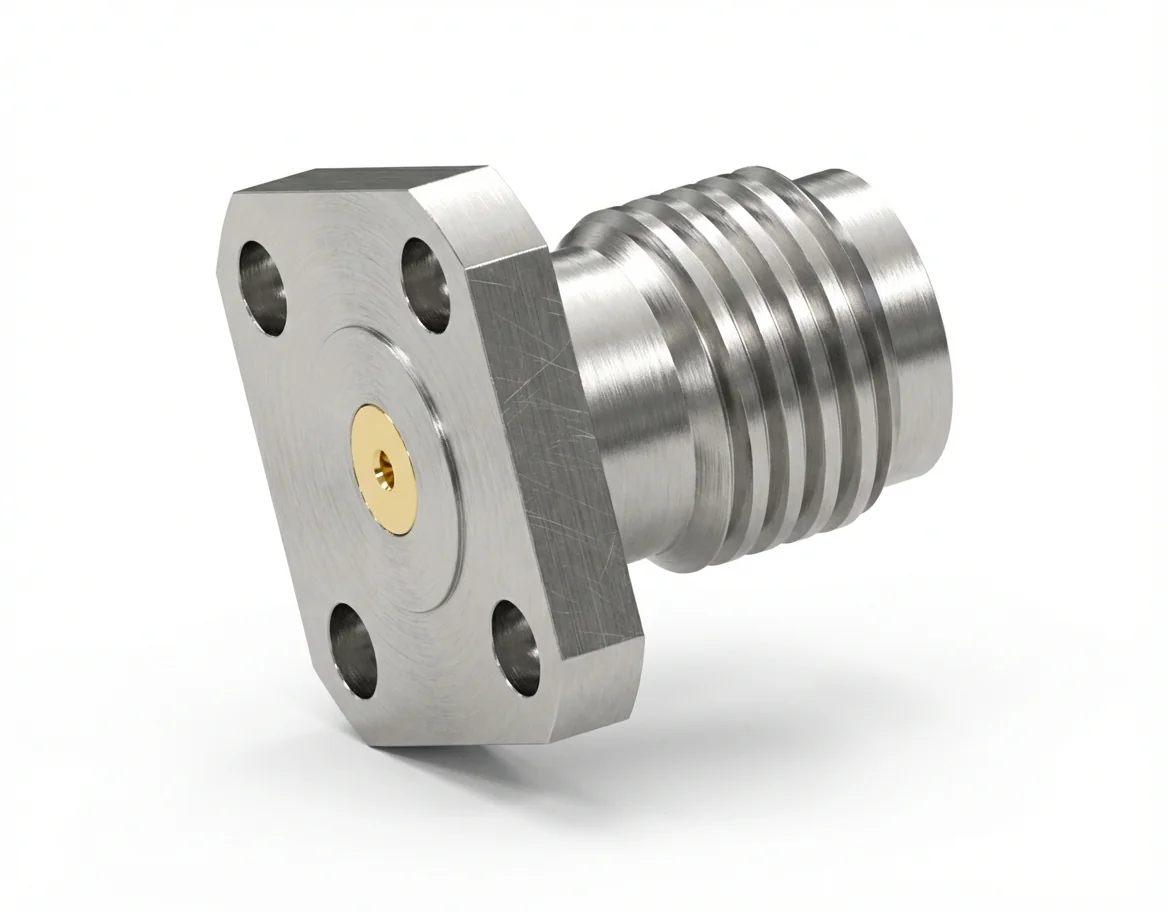

Connecteur RF SMA femelle à bride 4 trous remplaçable sur site – Modèle SMA-KFD9

Le connecteur RF SMA femelle à bride 4 trous avec un diamètre de broche de 0,38 mm et un entraxe de 6,35 mm apporte une précision mécanique supérieure et des performances électriques répétables dans les environnements de test large bande. Sa conception remplaçable sur site permet un entretien facile tout en préservant l’alignement et la stabilité électriques.

Caractéristiques électriques et comportement en fréquence

Prévu pour une impédance de 50 Ω, un ROS < 1,08 et une perte d’insertion < 0,06√F(GHz) dB, le connecteur SMA-KFD9 assure d’excellentes performances à faibles pertes du continu à 18 GHz. Il limite la réflexion et maintient une affaiblissement de réflexion élevé au fil des accouplements répétés. Découvrez des interfaces similaires dans notre catalogue de connecteurs SMA.

Structure des matériaux et attestation de conformité

Construit en acier inoxydable passivé avec des contacts en cuivre au béryllium dorés, ce connecteur apporte une durabilité et une stabilité électrique exceptionnelles. Chaque unité est conforme REACH et RoHS et satisfait les exigences industrielles mondiales. Voyez d’autres modèles dans notre gamme de connecteur à montage sur bride.

Intégration mécanique et disposition de l’assemblage

L’empreinte à bride 4 trous (entraxe de 6,35 mm) apporte un appui mécanique sûr et une intégration facile dans les assemblages de test RF compacts. Sa structure assure la répétabilité de phase et la tenue aux vibrations. Consultez le catalogue de connecteurs RF pour des conceptions SMA complémentaires.

Connecteur mâle complémentaire

À appairer avec le connecteur RF SMA mâle à bride 4 trous – Modèle SMA-JFD9 pour assurer un appairage de genre juste et des performances large bande à phase appairée.
