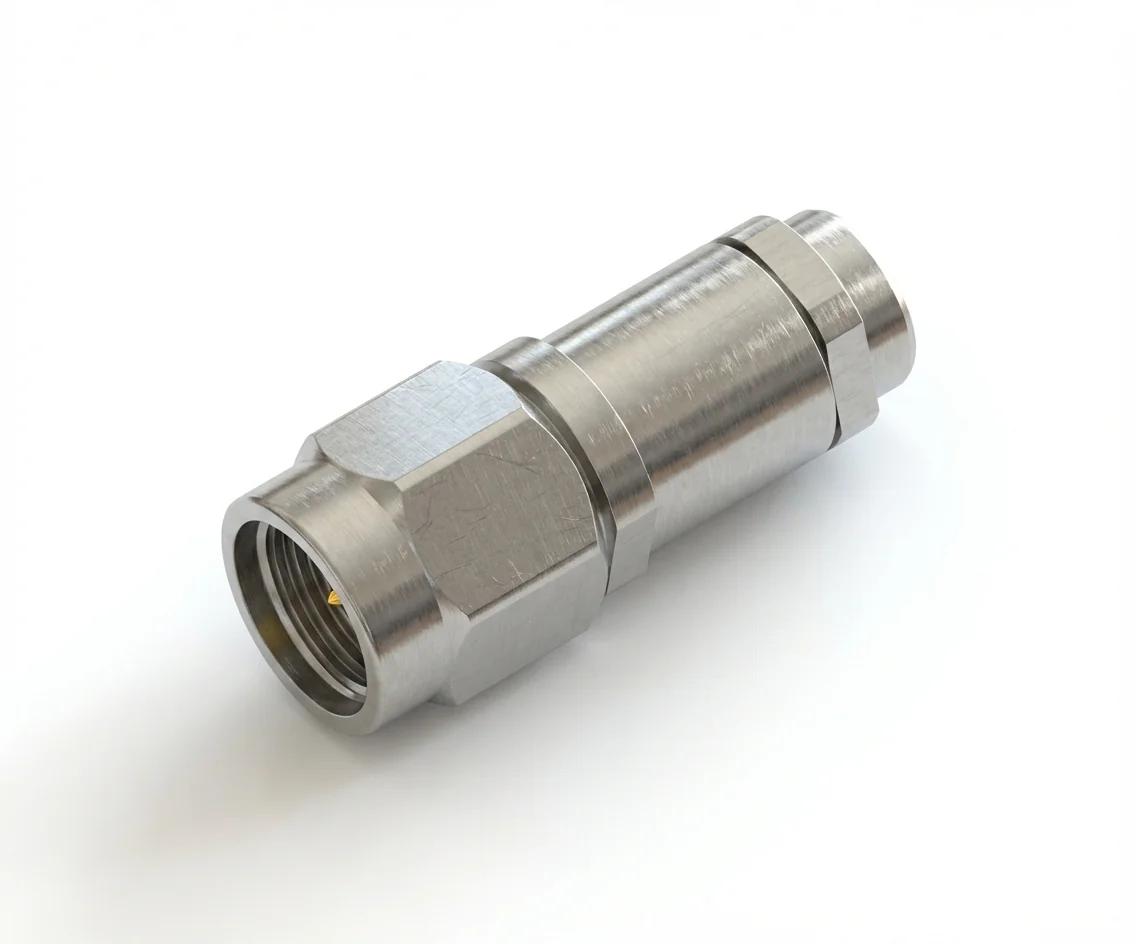

Connecteur RF SMA mâle droit pour câble CFT410S – Modèle SMA-JCFT410S-1

Le connecteur RF SMA mâle droit à montage sur câble, modèle SMA-JCFT410S-1, est usiné avec précision pour des interconnexions micro-ondes utilisant le câble coaxial CFT410S à faibles pertes et à phase stable. Avec une impédance de 50 Ω, une plage de fréquences DC–18 GHz, un ROS ≤ 1,12 et une perte d’insertion ≤ 0,06 √f dB, il garantit une performance large bande répétable et une adaptation d’impédance juste pour les systèmes de test et de mesure. Découvrez des conceptions compatibles dans la famille de connecteurs SMA.

Exactitude haute fréquence et maîtrise d’impédance stable

Le connecteur SMA-JCFT410S-1 apporte une faible réflexion, une linéarité de phase constante et un excellent comportement d’affaiblissement de réflexion, assurant une intégrité de signal fiable dans les applications micro-ondes large bande et les environnements d’étalonnage.

Construction durable et matériaux résistants à la corrosion

Fabriqué en acier inoxydable passivé avec un contact central en cuivre au béryllium (BeCu) doré, le connecteur offre une résistance à la corrosion, une faible résistance de contact et une durabilité mécanique au fil de cycles d’accouplement répétés. D’autres connecteurs RF de précision peuvent être explorés sous connecteurs RF.

Terminaison à brasure sûre et conformité environnementale

La configuration à montage par brasure assure un centrage diélectrique précis et une forte reprise d’effort, conservant un faible écart de perte d’insertion sous vibration ou cyclage thermique. Pleinement RoHS et conforme REACH, le SMA-JCFT410S-1 garantit à la fois une fiabilité électrique et une sécurité environnementale. Des conceptions de montage apparentées sont disponibles dans connecteurs à montage sur câble.

Intégration optimisée avec le câble coaxial CFT410S

Associé au câble coaxial CFT410S à faibles pertes et à phase stable, le connecteur SMA-JCFT410S-1 délivre une réflexion minimale, une atténuation stable et une répétabilité large bande supérieure dans des montages de mesure RF de qualité laboratoire.
