Câble coaxial RF ultra flexible à faibles pertes 26,5 GHz – modèle CSA500

Câble RF ultra-souple à âme toronnée pour une longue durée de vie en flexion

Le câble coaxial ultra-souple à faibles pertes CSA500 est conçu pour les applications RF exigeant une souplesse, une durabilité et une faible atténuation exceptionnelles sur une large plage de fréquences. Fonctionnant jusqu’à 26,5 GHz sous une impédance de 50 Ω, il assure des performances de phase et d’amplitude stables en mouvement continu, ce qui le rend idéal pour les montages de test dynamiques et les systèmes RF portables. Découvrez d’autres modèles au sein de la série CSA – câbles coaxiaux ultra-souples à faibles pertes.

Âme toronnée pour une souplesse maximale

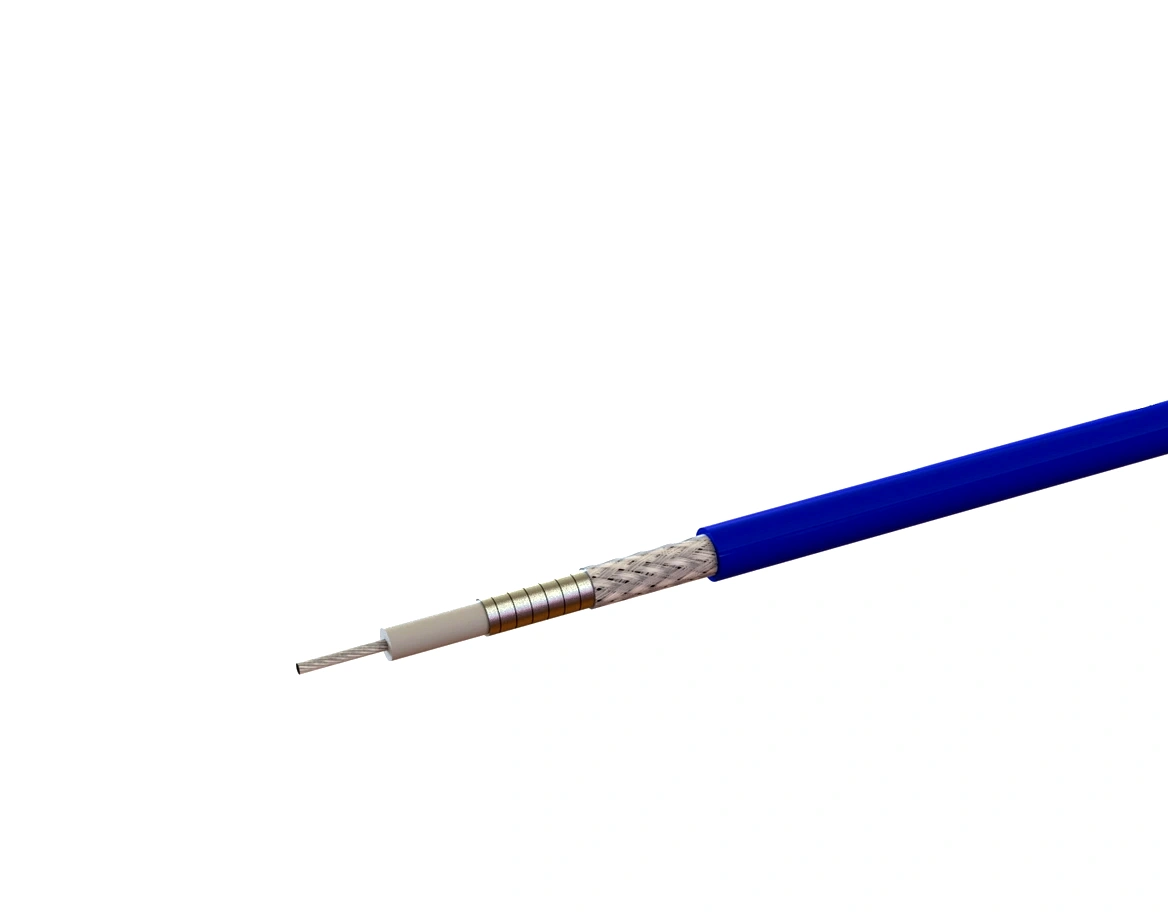

Le câble CSA500 comporte une âme toronnée multibrins en cuivre argenté de 1,02 mm associée à un diélectrique PTFE basse densité et à un blindage double couche en cuivre argenté. Cette structure offre une longue durée de vie en flexion et une impédance constante en cas de mouvements fréquents. La gaine PUR procure une résistance supérieure à l’abrasion, à l’humidité et aux produits chimiques, garantissant la fiabilité en environnement sévère.

Faibles pertes et performances électriques stables

Avec une atténuation aussi faible que 0,205 dB/m @ 300 MHz et 2,52 dB/m @ 26,5 GHz, le câble coaxial à faibles pertes CSA500 garantit une transmission efficace du signal avec une déviation de phase minimale. Il conserve une stabilité d’amplitude dans ±0,1 dB @ 18 GHz et une stabilité de phase ≤ ±5° @ 26,5 GHz, tout en offrant une efficacité de blindage supérieure à 90 dB. Les rayons de courbure de 25 mm en flexion unique et 50 mm en flexion répétée apportent la souplesse mécanique requise par les systèmes très sollicités en mouvement. Pour d’autres solutions à faibles pertes, consultez la série de câbles coaxiaux à faibles pertes.

Fabriqué par Mechanc Shanghai Information Technology Co., Ltd., le câble coaxial ultra-souple à faibles pertes CSA500 associe la souplesse d’une âme toronnée, une faible atténuation et une conformité REACH et RoHS vérifiée, offrant une durabilité et une stabilité électrique remarquables pour les applications RF et micro-ondes haute fréquence.
