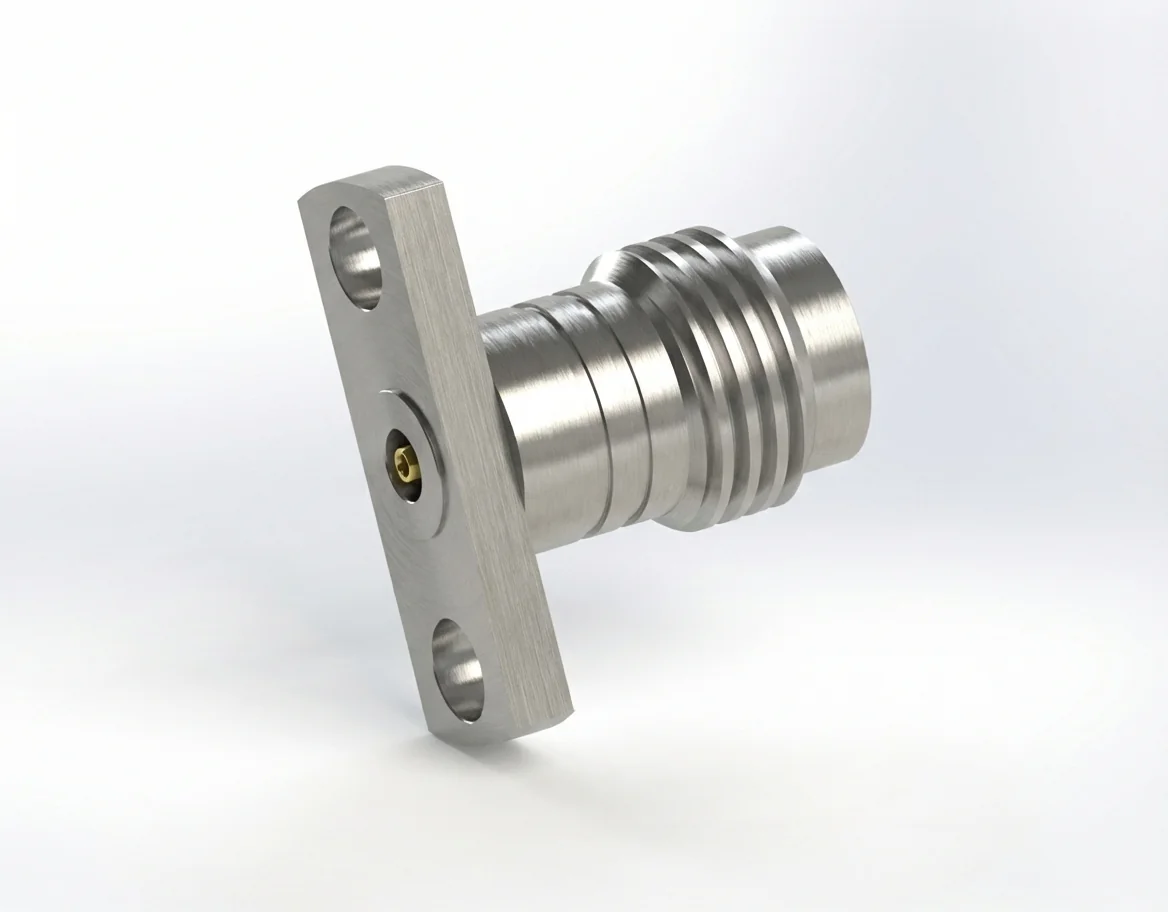

1.85mm メス 2穴フランジマウント RF コネクタ – 現場交換可能、穴間隔 10.2mm、ピン径 0.30mm

1.85mm メス 2穴フランジマウント RF コネクタ – フィールド交換型、モデル 1.85-KFD10

10.2 mm 穴間隔と0.30 mm ピン径を備えた 1.85mm メス 2穴フランジマウント RF コネクタ は、先進的なマイクロ波・ミリ波用途に高周波での確度と機械的堅牢性をもたらします。50 Ω のインピーダンス 向けに設計され 67 GHz まで動作する 1.85-KFD10 は、一貫した低損失の電気的性能を確保します。Mechanc の完全なRF コネクタ選択肢をご覧ください。

電気的精度と帯域幅の制御

1.85-KFD10 RF コネクタ は VSWR ≤ 1.2 と 挿入損失 ≤ 0.06 √F(GHz) dB を達成し、全動作周波数範囲にわたって精密なインピーダンス整合と位相直線性を維持します。メス 1.85 mm インターフェースは反射を最小限に抑え、校正標準器や高周波アナライザで再現性のある性能をもたらします。当社の1.85 mm コネクタについて詳しくはこちらをご覧ください。

機械的安定性と実装設計

10.2 mm 間隔の2 穴フランジマウント構成は、コンパクトな取り付けと、測定機器や試験モジュールへの安定した組み込みを可能にします。対称的なレイアウトは優れたトルク バランスをもたらし、機械的振動や繰り返しの接続サイクルのもとでも信頼できる基準面アライメントを確保します。

材料品質と接点の耐久性

不動態化ステンレス鋼で構成され金メッキ ベリリウム銅接点を備えた 1.85-KFD10 コネクタ は、最適な導電性と、摩耗・腐食に対する長期的な耐性をもたらします。精密加工が同軸の正確さと低い相互変調を確保します。すべての部品は RoHS および REACH に完全準拠しています。関連するフィールド交換型コネクタもご覧ください。

用途とカスタマイズの可能性

1.85-KFD10 2 穴フランジマウント RF コネクタ は、信頼性の高い高周波結合を必要とするミリ波アナライザ、校正システム、精密測定装置に最適です。Mechanc は、フランジの再設計、代替めっき仕上げ、特殊環境向けの非磁性材料など、カスタム エンジニアリング オプションをご提供します。

対応するオス インターフェースについては、対となる製品をご覧ください：1.85mm オス 2穴フランジ RF コネクタ – ピン径 0.30 mm、モデル 1.85-JFD10。
