1.85mm オス – 1.85mm オス 高性能 RF 試験・計測用ケーブルアセンブリ – CFT240H 同軸ケーブル使用

1.85mm オス – 1.85mm オス 高性能 RF 試験・測定用ケーブル アセンブリ – CFT240H 同軸ケーブル使用

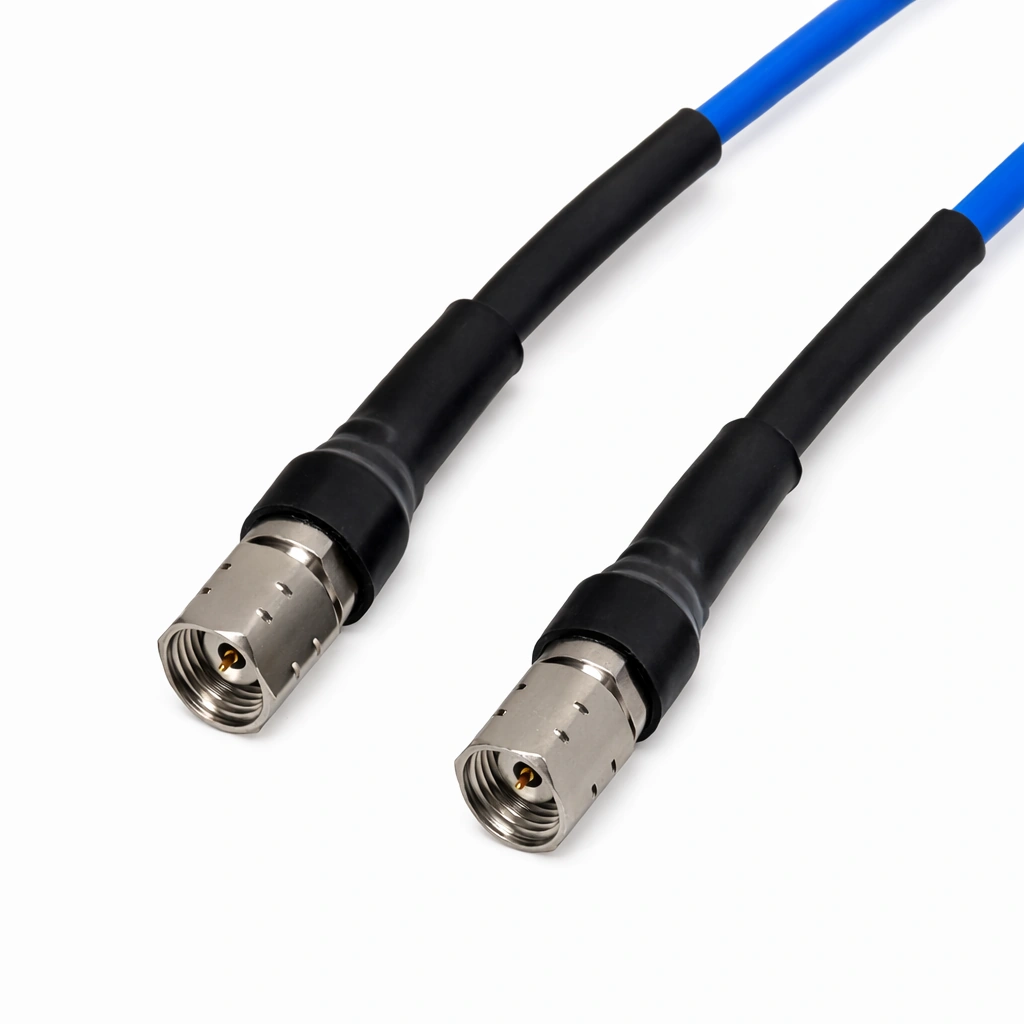

1.85mm オス – 1.85mm オス 高性能 RF 試験・測定用ケーブル アセンブリ（型番 TCB185-1.85M1.85M-1M）は、67 GHz までの安定かつ再現性のある性能を必要とする精密 RF・マイクロ波実験室向けに設計されています。本アセンブリは Mechanc の CFT240H 高性能同軸ケーブルを用いて構成されており、これは FEP シース付き CFT240 位相安定 67 GHz 精密試験用同軸ケーブルの位相安定・超低損失バリエーションです。両端は堅牢な 1.85 mm オス コネクタ（参照 1.85-JCFT240H-1）で終端され、高周波測定システムに優れた再現性を提供します。

67 GHz 帯全体にわたる安定した低損失性能

先進的なマイクロ波特性評価向けに設計された TCB185-1.85M1.85M-1M は、代表値 VSWR 1.3、1 m あたり代表値 6.73 dB の挿入損失で DC から 67 GHz までの連続動作に対応します。これにより、VNA 校正、広帯域 S パラメータ測定、高分解能の周波数スイープに向けたクリーンな伝送経路を確保します。管理されたインピーダンスと安定した反射損失特性により、ミッションクリティカルな試験用途で正確かつ再現性のある結果を提供します。

高い機械的信頼性を備えた位相安定構造

CFT240H 同軸ケーブルは、屈曲、温度変化、繰り返しの再配置における電気的ドリフトを低減するよう設計されています。±10° の機械的位相安定性と ±0.10 dB の振幅安定性を備え、厳しい使用サイクルの下でも一貫した性能を維持します。外径 2.4 mm のコンパクトさと 24 mm の最小曲げ半径により、高密度な試験構成でも効率的な配線が可能で、2,000 サイクルの屈曲寿命が自動化された、あるいは反復的な測定環境での長期的な信頼性を確保します。

再現性の高い高周波試験のための精密 1.85mm コネクタ

本アセンブリの両端には、ミリ波帯における嵌合の安定性と低反射を目的に設計された高精度 1.85-JCFT240H-1 コネクタが使用されています。これらの精密インターフェースは、頻繁な VNA 接続、高電力モジュールの試験、生産ラインでの検証に対して確実な結合を確保します。このインターフェース カテゴリーの他のアセンブリについては、1.85mm RF ケーブル アセンブリシリーズをご覧ください。

先進的な RF・マイクロ波試験環境に適合

TCA シリーズの各アセンブリは、VSWR、挿入損失、位相安定性、機械的耐久性について包括的な試験を受けています。TCB185-1.85M1.85M-1M は -55 °C～+165 °C の広い温度範囲で動作し、REACH および RoHS の要件を満たすため、高性能な RF・マイクロ波測定システムにおける長期的な信頼性を確保します。
