2.4mm メス PCB マウント RF コネクタ – エンドローンチ、クランプ、はんだ

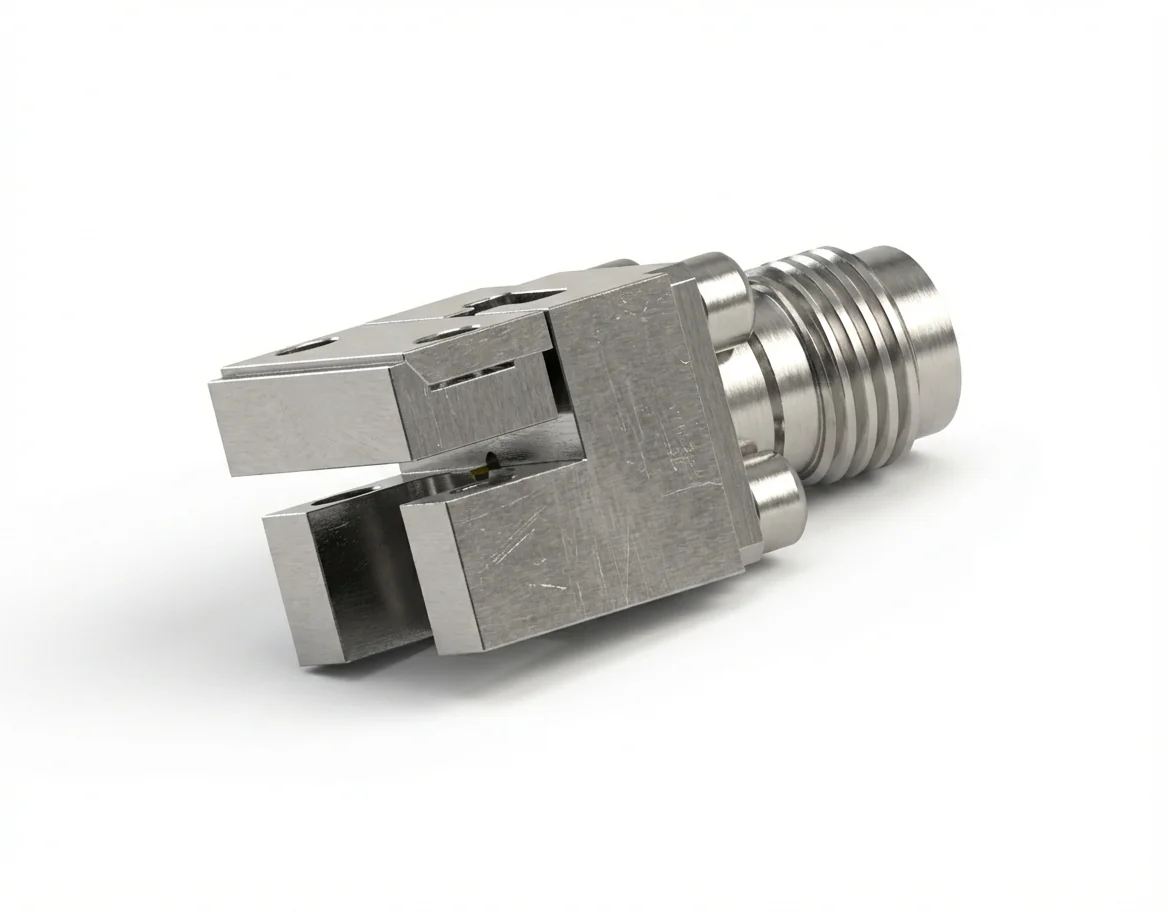

2.4mm メス 基板実装 RF コネクタ – エンドローンチ クランプはんだ、モデル 2.4-KFD801

エンドローンチ クランプはんだ設計を採用した 2.4mm メス 基板実装 RF コネクタ は、高周波のプリント基板用途に優れた電気的精度をもたらします。50 Ω のインピーダンスと 50 GHz までの周波数動作に向けて設計された本コネクタは、小型で高速な RF モジュールにおいて低損失の信号品質を確保します。

高周波での電気的性能

VSWR ≤ 1.18 と 0.06 √F(GHz) dB 以下の挿入損失をもたらす 2.4mm メス 基板実装 RF コネクタ は、最小限の反射と最適な反射減衰量特性を保証し、精密な計測機器や広帯域の試験回路に適しています。

機械設計と材料の信頼性

ステンレス鋼から製作され金メッキ ベリリウム銅接点を備えた 2.4mm メス 基板実装コネクタ は、優れた導電性、耐食性、機械的安定性をもたらします。完全に REACH および RoHS に準拠 しており、過酷な RF 環境において −55 °C から +165 °C まで確実に動作します。

基板および測定システムでの用途

エンドローンチ構成により、高速データ伝送と精密測定プラットフォームに向けた基板実装 RF コネクタとの円滑な統合が可能です。クランプはんだ インターフェースは、校正グレードのテスト ボードにおける機械的な固定と再現性を高めます。

カスタム RF 設計の選択肢

Mechanc は、高周波の基板実装およびモジュール統合に合わせた 2.4 mm RF コネクタ を製造しています。次の設計に適した基板実装、フィールド交換型、エンドローンチの RF ソリューションは当社のRF コネクタ カタログでご覧ください。
