2.92mm メス 4穴フランジマウント RF コネクタ – 現場交換可能、穴間隔 8.64mm、ピン径 0.46mm

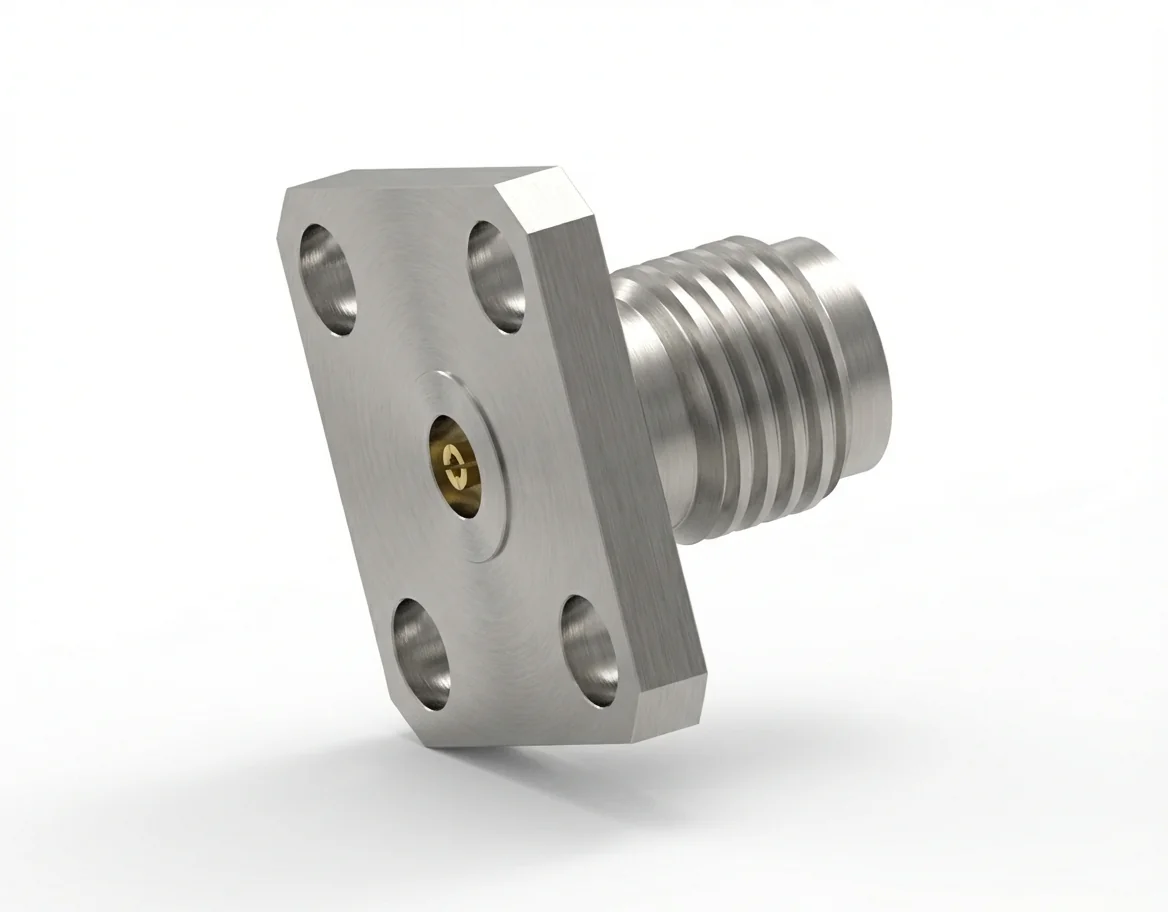

2.92mm メス 4穴フランジマウント フィールド交換型 RF コネクタ – モデル 2.92-KFD4

0.46 mm ピンと 8.64 mm 穴間隔を備えた 2.92mm メス 4穴フランジマウント RF コネクタ は、広帯域システムにおける耐久性と再現性のある性能に向けて設計されています。40 GHz までの 50 Ω 動作に向けて構成されたこのフィールド交換型コネクタは、優れたインピーダンスの一貫性と長期の機械的信頼性をもたらします。

卓越した広帯域性能

VSWR ≤ 1.15 と 0.06 √F(GHz) dB 以下の挿入損失を備えた 2.92mm メス 4穴フランジマウント RF コネクタ は、動作帯域全体で優れた反射減衰量と最小限の位相偏差をもたらします。0.46 mm ピンは強固な接触面をもたらし、電力に敏感な用途に最適です。

材料の信頼性と規格

ステンレス鋼と金メッキ ベリリウム銅から作られた 2.92mm メス フランジ コネクタ は、長期の導電性と構造的な健全性を確保します。REACH および RoHS に準拠 しており、−55 °C から +165 °C まで確実に動作します。

使用環境

大電力アナライザ、測定用受信機、そして繰り返しの試験サイクルで機械的安定性を要する4 穴フランジマウント RF校正システムで使用されます。

対応するオス版

2.92mm オス 4穴フランジマウント RF コネクタ – モデル 2.92-JFD4と組み合わせてください。その他の構成はRF コネクタ カタログ内の2.92 mm RF コネクタカテゴリでご覧ください。
