2.92mm オス ストレート RF コネクタ – MCC400 同軸ケーブル対応

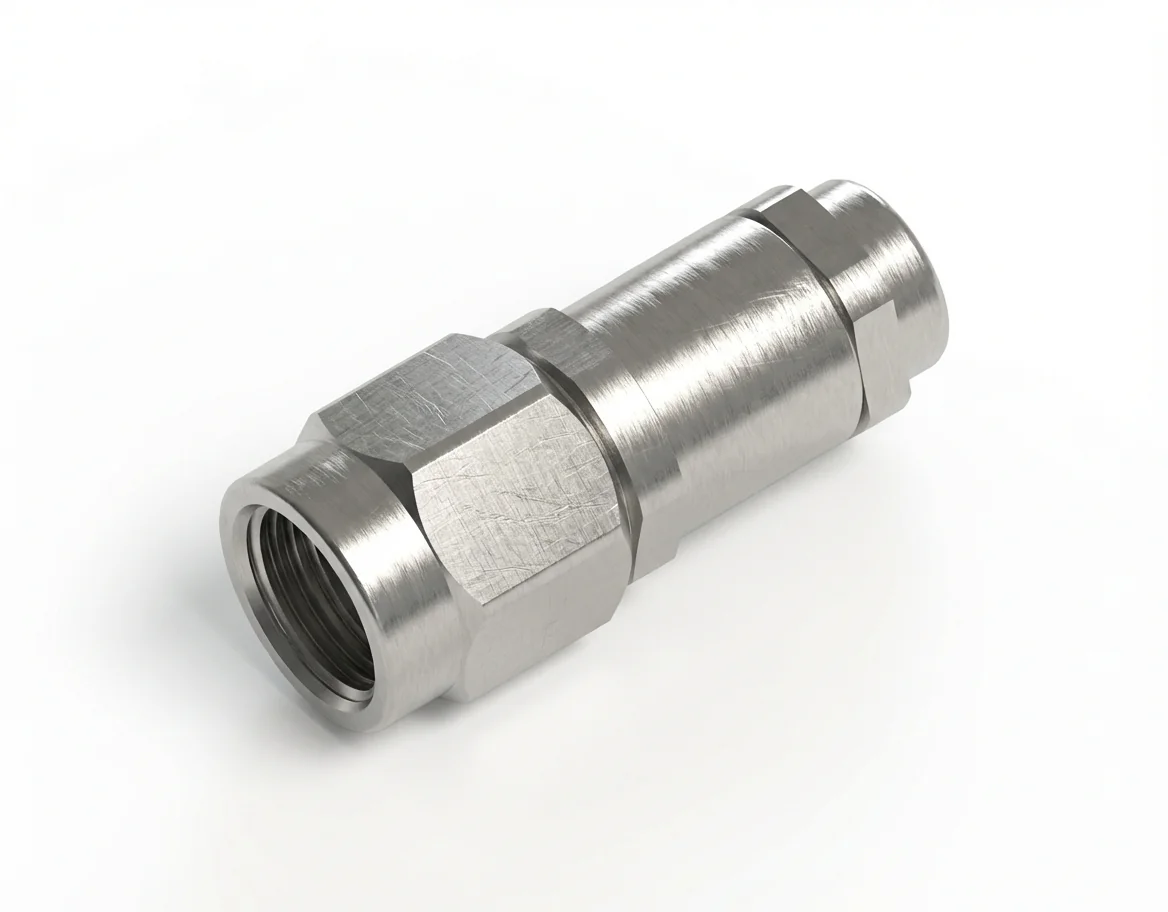

2.92mm オス ストレート RF コネクタ – ケーブルマウント、モデル 2.92-JMCC400-1

2.92mm オス ストレート ケーブルマウント RF コネクタ、モデル 2.92-JMCC400-1 は、高性能 MCC400 同軸ケーブルに適合するよう精密に設計されています。DC から 40 GHz で 50 Ω のインピーダンス、VSWR ≤ 1.17、挿入損失 ≤ 0.06 √f dB のもと動作し、広帯域伝送と精密測定のセットアップに向けて 信頼できる信号品質 と 低い反射 を確保します。高周波計測で用いられるその他のインタフェースについては、2.92 mm コネクタ ファミリーをご覧ください。

電気的精度と広帯域の安定性

2.92-JMCC400-1 コネクタ は、全周波数範囲にわたって一貫したインピーダンスと優れた位相直線性を保ちます。高周波実験室 と 生産試験システム に向けて設計されており、不整合損失を最小限に抑え、要求の厳しいマイクロ波用途において優れた反射減衰量をもたらします。

機械構造と耐久性

不動態化ステンレス鋼 から 金メッキ ベリリウム銅中心接点 とともに作られた 2.92-JMCC400-1 は、傑出した機械的強度、耐食性、そして低い接触抵抗をもたらします。その厳しい公差の構造は、長期的な耐久性と一貫した S パラメータの再現性を確保します。補完的な構成については、当社のRF コネクタの品揃えをご覧ください。

終端技術とストレインリリーフ

はんだ付けタイプの終端 は、組み立てを簡素化しつつ、均一なインピーダンス遷移と、振動や機械的応力のもとでの堅牢なストレインリリーフを保ちます。この設計は、精密 RF ケーブル アセンブリに向けて 安定した信号連続性 と 低 VSWR の相互接続 を支えます。その他の取付設計については、ケーブルマウント コネクタをご覧ください。

実装と応用性能

MCC400 同軸ケーブルと組み合わせると、2.92-JMCC400-1 コネクタ は、40 GHz まで動作する マイクロ波測定システム、レーダー サブシステム や 産業用 RF 試験プラットフォーム に向けて 低い減衰、高い電力容量 と 安定した位相性能 をもたらします。
