3.5mm オス 2穴フランジマウント RF コネクタ – 現場交換可能、穴間隔 12.22mm、ピン径 0.46mm

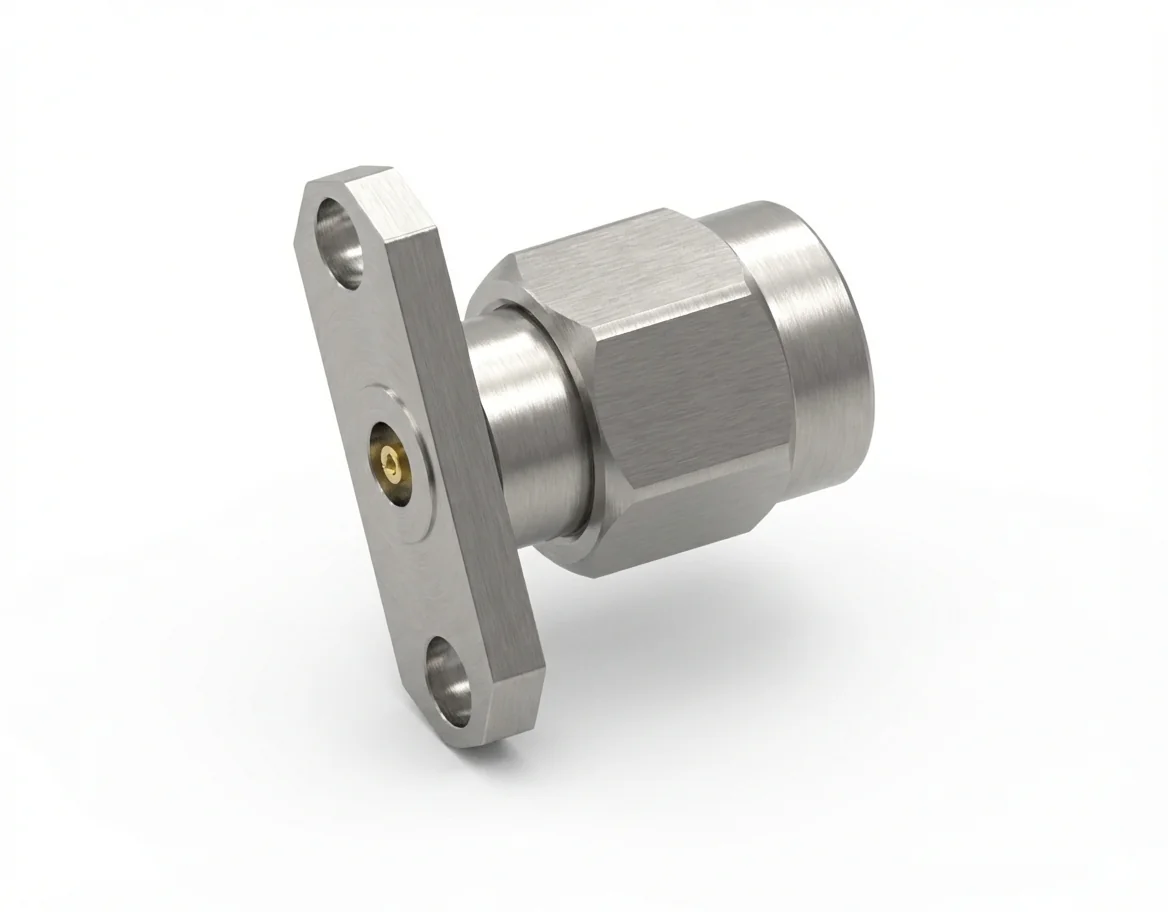

3.5mm オス 2穴フランジマウント フィールド交換型 RF コネクタ – モデル 3.5-JFD22

0.46 mm ピンと 12.22 mm 穴間隔を備えた 3.5mm オス 2穴フランジマウント RF コネクタ は、現場での精密な保守を求める試験モジュール、アナライザ、周波数変換器に高い再現性をもたらします。そのフィールド交換型インターフェースにより、性能を損なうことなく簡単な取り付けと交換が可能です。

信号品質と広帯域応答

50 Ω のインピーダンス、VSWR ≤ 1.1、0.06 √F(GHz) dB 以下の挿入損失で動作する 3.5-JFD22 コネクタ は、DC〜26.5 GHz にわたり優れたリターン ロスと位相制御をもたらします。広帯域アナライザや校正治具に最適です。同様のインターフェースは3.5 mm コネクタ ファミリーでご覧ください。

製造品質と環境適合性

コネクタ本体はステンレス鋼から機械加工され、最適な導電性と耐摩耗性のために金メッキ ベリリウム銅接点を備えています。各モデルは REACH および RoHS に準拠 しており、国際的な製造適合性を確保します。互換性のあるその他のタイプはフランジマウント コネクタからお探しください。

機械設計と設置効率

12.22 mm 間隔の2 穴フランジマウント設計は、精密機器に対して小型かつ堅牢な取り付け方法をもたらします。コネクタの剛性の高いジオメトリは、繰り返しの校正サイクルを支えます。関連する小型コネクタについてはRF コネクタ カタログをご覧ください。

メス側ミラー コネクタの選択肢

モジュール式の試験環境で完全に整合したインピーダンス インターフェースを実現するため、3.5-JFD22 は対応する 3.5mm メス 2穴フランジマウント RF コネクタ – モデル 3.5-KFD22 と組み合わせてください。
