3.5mm オス 4穴フランジマウント RF コネクタ – 現場交換可能、穴間隔 6.35mm、ピン径 0.23mm

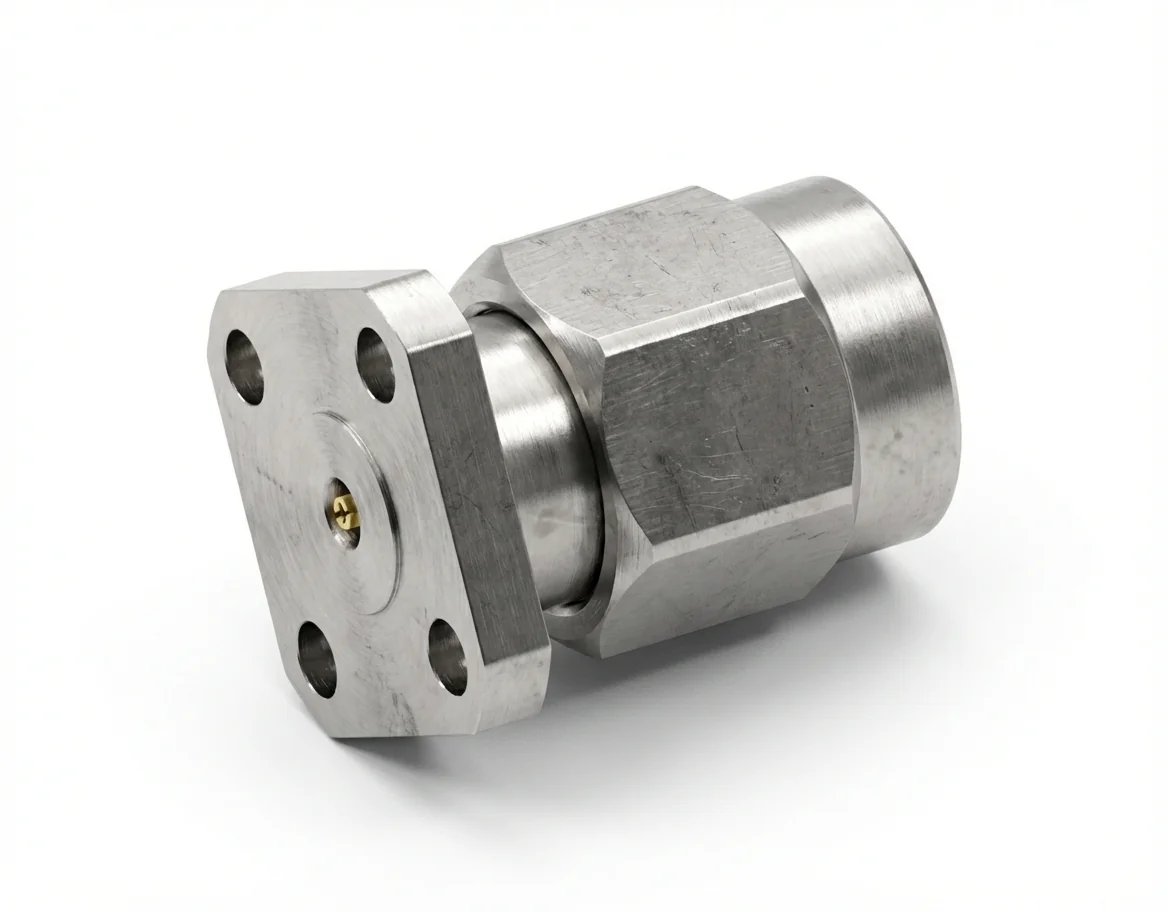

3.5mm オス 4穴フランジマウント フィールド交換型 RF コネクタ – モデル 3.5-JFD7

0.23 mm ピンと 6.35 mm 穴間隔を備えた 3.5mm オス 4穴フランジマウント RF コネクタ は、安定性と再現性が決定的に重要な試験室・生産環境向けに設計されています。フィールド交換型機構により、26.5 GHz までの信号品質を損なうことなく効率的な部品交換が可能です。

広帯域の電気的性能

50 Ω のインピーダンスに対応し、VSWR ≤ 1.1 と 0.06 √F(GHz) dB 以下の挿入損失を備えた 3.5mm オス コネクタ は、マイクロ波スペクトル全体で優れた反射損失特性と低い減衰をもたらします。

機械的完全性と材料

ステンレス鋼と金メッキ ベリリウム銅で構成され、優れた耐久性をもたらし、完全に REACH および RoHS に準拠 しています。

最適化された実装と用途

堅牢なフィールド交換型の接続が求められるアナライザや計測機器の4 穴フランジマウント構成に最適です。

対となるメス コネクタ

3.5mm メス 4穴フランジマウント RF コネクタ – モデル 3.5-KFD7 と組み合わせてご使用ください。RF コネクタ カタログで3.5 mm コネクタ ファミリーの全体をご覧ください。
