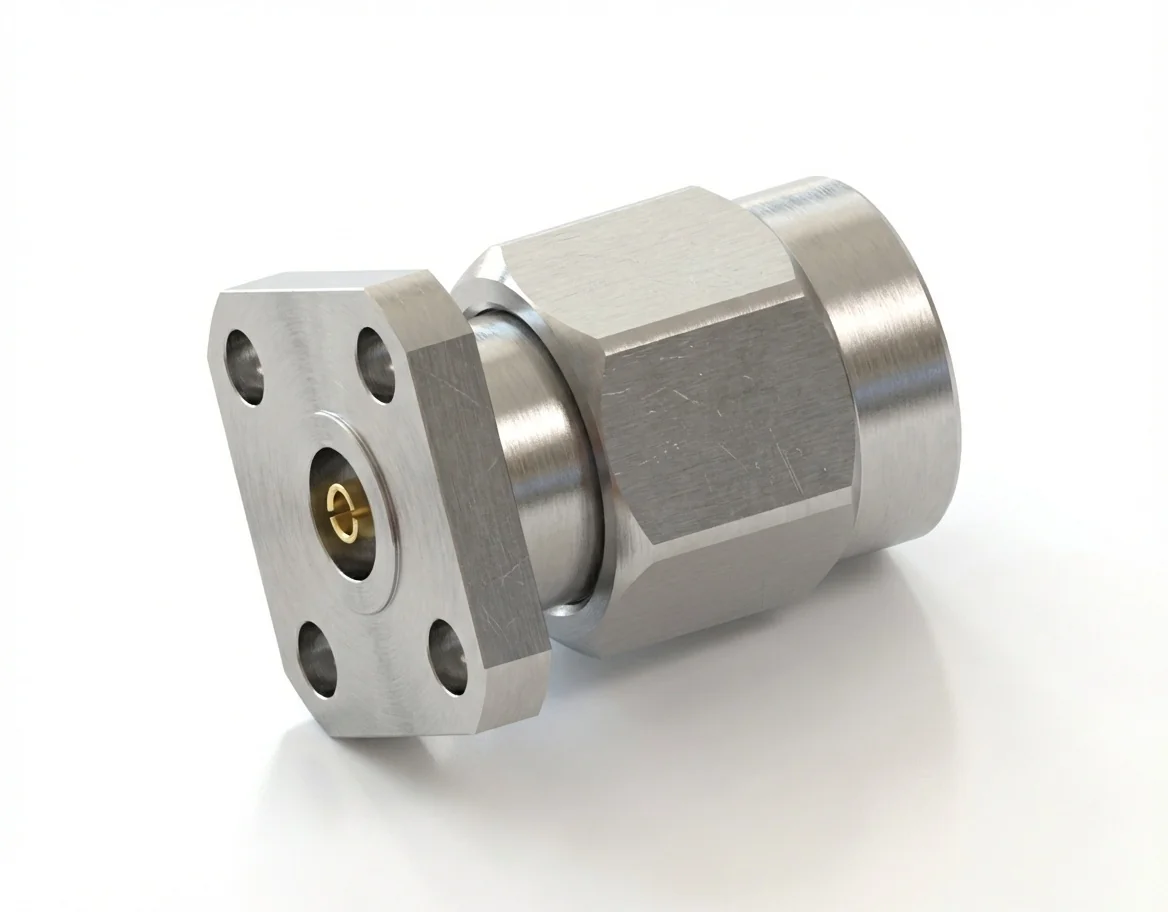

3.5mm オス 4穴フランジマウント RF コネクタ – 現場交換可能、穴間隔 6.35mm、ピン径 0.9mm

3.5mm オス 4穴フランジマウント フィールド交換型 RF コネクタ – モデル 3.5-JFD12

0.9 mm ピンと 6.35 mm 穴間隔を備えた 3.5mm オス 4穴フランジマウント RF コネクタ は、現場での迅速な保守と低い挿入損失を求める精密 RF モジュール、アナライザ、校正ポート向けに設計されています。そのフィールド交換型構造は、長期的なシステム安定性と再現性のある性能を確保します。

周波数範囲とリターン ロス性能

50 Ω のインピーダンス、VSWR ≤ 1.1、0.06 √F(GHz) dB 以下の挿入損失を特長とする 3.5-JFD12 コネクタ は、26.5 GHz までの広帯域確度をもたらし、測定システムと校正システムでの反射を最小限に抑えます。その他の精密ソリューションは当社の3.5 mm コネクタ カテゴリでご覧ください。

製造品質と環境認証

ステンレス鋼から金メッキ ベリリウム銅接点とともに構成されたこのコネクタは、耐久性と電気的信頼性を保証します。各モデルは REACH および RoHS の規格に適合しています。その他の形状については当社のフランジマウント コネクタの製品範囲をご覧ください。

パネル適応性と設置

6.35 mm 間隔の4 穴フランジマウントレイアウトは、モジュール式筐体をまたいで確実な設置とアライメントをもたらします。コンパクトな機械設計は耐振動性能を支えます。互換性のあるフィールド交換型アセンブリについてはRF コネクタ カタログの全体をご確認ください。

対をなすメス コネクタ

信頼性の高い広帯域の信号整合と一貫した校正結果を得るため、3.5-JFD12 は 3.5mm メス 4穴フランジマウント RF コネクタ – モデル 3.5-KFD12 と組み合わせてご使用ください。
