SMA メス 2穴フランジマウント RF コネクタ – 現場交換可能、穴間隔 12.22mm、ピン径 0.46mm

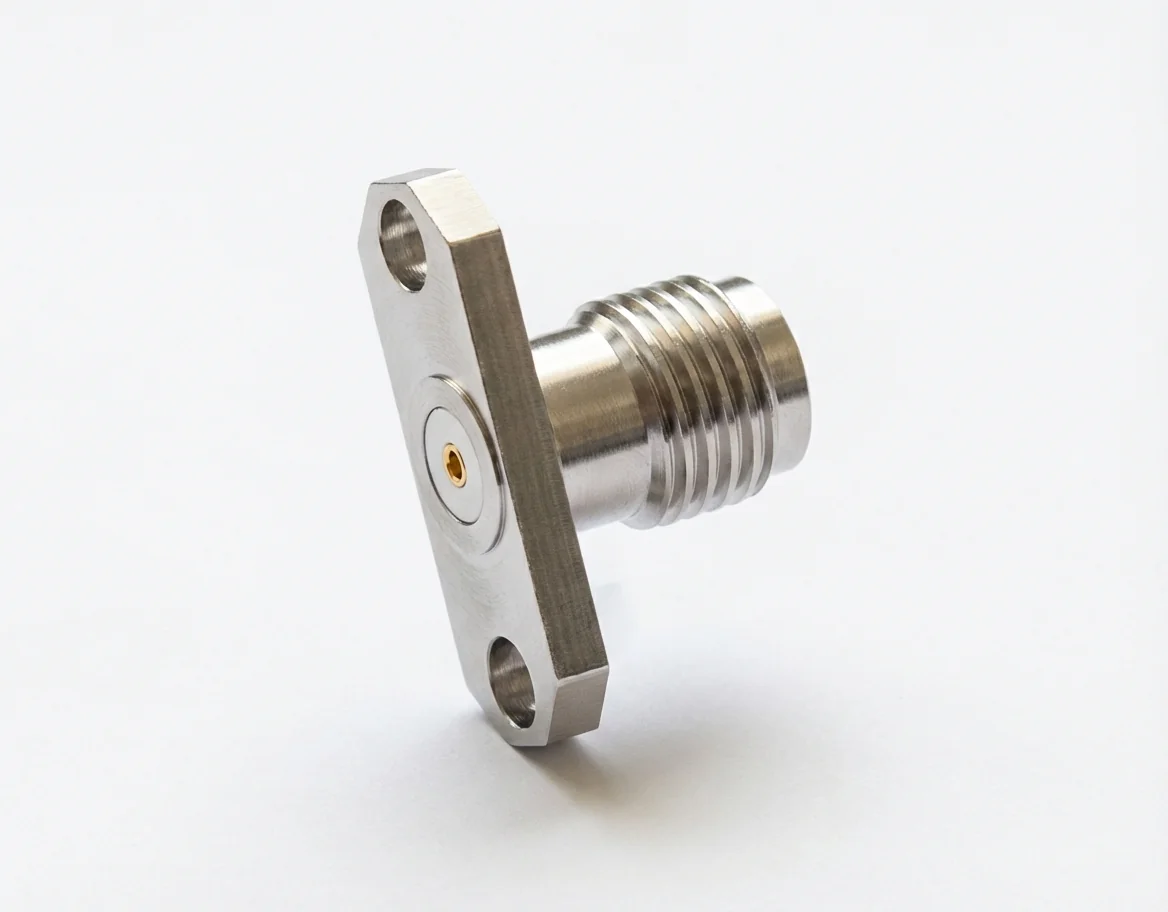

SMA メス 2 穴フランジマウント フィールド交換型 RF コネクタ – モデル SMA-KFD22

SMA メス 2 穴フランジマウント RF コネクタ は、0.46 mm ピン径 と 12.22 mm 穴間隔 を備え、広帯域の試験機器、校正モジュール、高信頼なマイクロ波システムに向けて設計されています。そのフィールド交換型の設計は、組み立てを簡素化し、一貫した高周波性能を確保します。

電気的特性と周波数範囲

50 Ω のインピーダンス、VSWR < 1.08、そして 挿入損失 < 0.06√F(GHz) dB をもたらす SMA-KFD22 コネクタ は、18 GHz までの信号損失と反射を最小限に抑えることを保証します。その広帯域性能は、安定した校正と精密な試験を支えます。関連する設計はSMA コネクタ の品揃えでご覧ください。

材料組成と適合規格

耐食性ステンレス鋼 から 金メッキ ベリリウム銅接点 とともに製造されたこのコネクタは、高い機械的耐久性と一貫した信号導通をもたらします。REACH および RoHS への適合要件をすべて満たしています。その他のバリエーションは、当社のフランジマウント コネクタの項をご覧ください。

機械的な実装と取り付け形状

2 穴フランジマウントの構成（12.22 mm 間隔）は、アナライザ モジュールや小型の RF 構成に向けて堅牢な機械的支持と容易な設置をもたらします。その構造は、要求の厳しい試験用途において再現性のある性能を確保します。その他の選択肢については、RF コネクタ カタログをご確認ください。

補完的なオス コネクタ

SMA オス 2 穴フランジマウント RF コネクタ – モデル SMA-JFD22とともにご使用いただくことで、高い再現性と優れた広帯域のインピーダンス整合が得られます。
