SMA メス 4穴フランジマウント RF コネクタ – 現場交換可能、穴間隔 5.64mm、ピン径 0.23mm

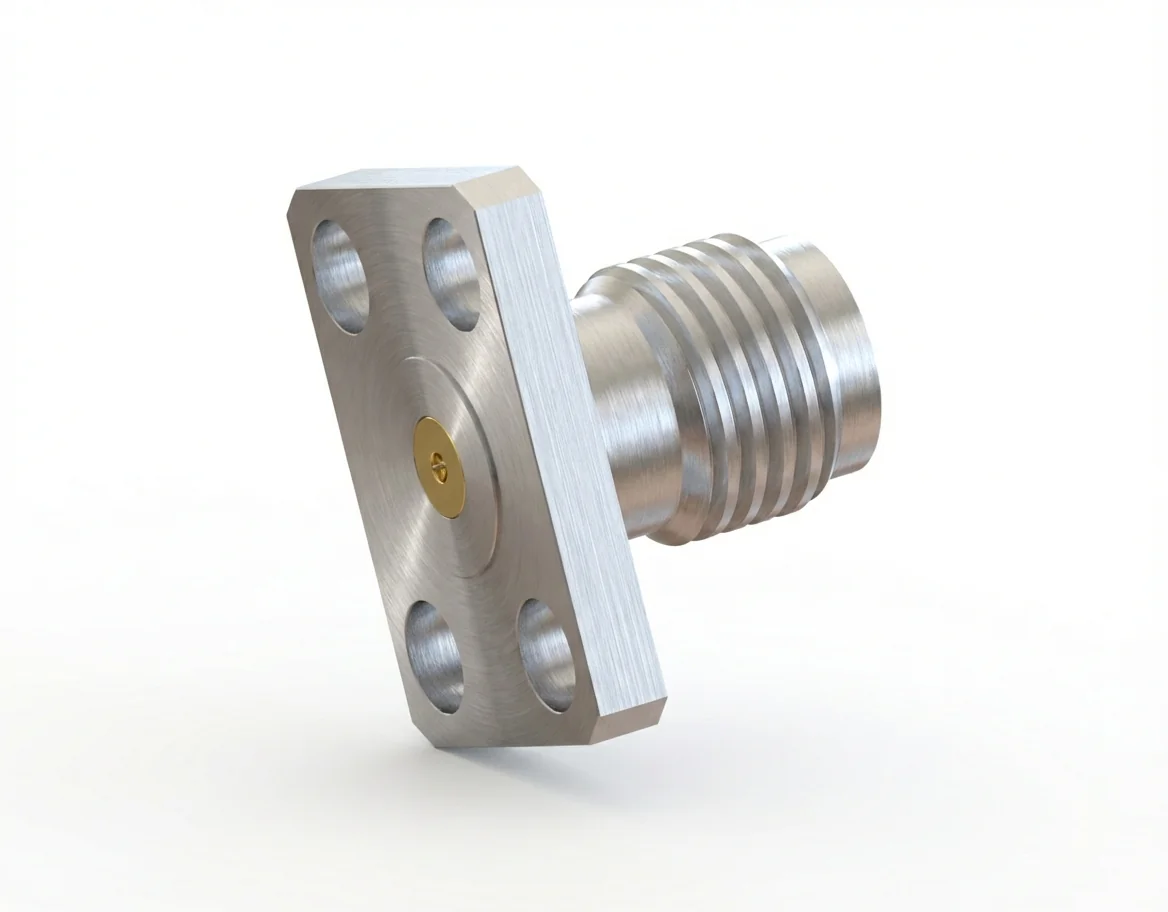

SMA メス 4 穴フランジマウント フィールド交換型 RF コネクタ – モデル SMA-KFD13

SMA メス 4 穴フランジマウント RF コネクタ は、0.23 mm ピン径 と 5.64 mm 穴間隔 を備え、小型 RF アナライザ、ネットワーク校正キット、計測機器に向けて高精度な性能をもたらします。そのフィールド交換型のインタフェースは、停止時間を最小限に抑え、再現性のある高周波の位置合わせを確保します。

電気的特性と周波数範囲

50 Ω のインピーダンス、VSWR < 1.08、そして 挿入損失 < 0.06√F(GHz) dB をもたらす SMA-KFD13 コネクタ は、18 GHz までの正確な広帯域応答をもたらします。要求の厳しい試験システムに向けて、低い挿入損失と安定した反射減衰量をもたらします。関連製品はSMA コネクタ の品揃えでご覧ください。

材料の耐久性と適合

耐食性ステンレス鋼 から製造され、金メッキ ベリリウム銅接点 を備えたこのコネクタは、優れた電気的性能と機械的な堅牢性をもたらします。すべての材料は REACH および RoHS の規格に適合しています。同様のソリューションは、当社のフランジマウント コネクタの品揃えでご覧ください。

機械的な実装とコンパクト設計

4 穴フランジマウントの配置（5.64 mm 間隔）は、超小型 RF モジュールや校正治具への精密な取り付けを支えます。その設計は、優れた再現性を保ちながらパネル面積を有効に活用します。その他の精密コネクタについては、当社のRF コネクタ カタログをご覧ください。

補完的なオス インタフェース

SMA オス 4 穴フランジマウント RF コネクタ – モデル SMA-JFD13と組み合わせることで、小型の広帯域システムにおける一貫したインピーダンスと位相整合が得られます。
