SMA オス 2穴フランジマウント RF コネクタ – 現場交換可能、穴間隔 10.2mm、ピン径 0.38mm

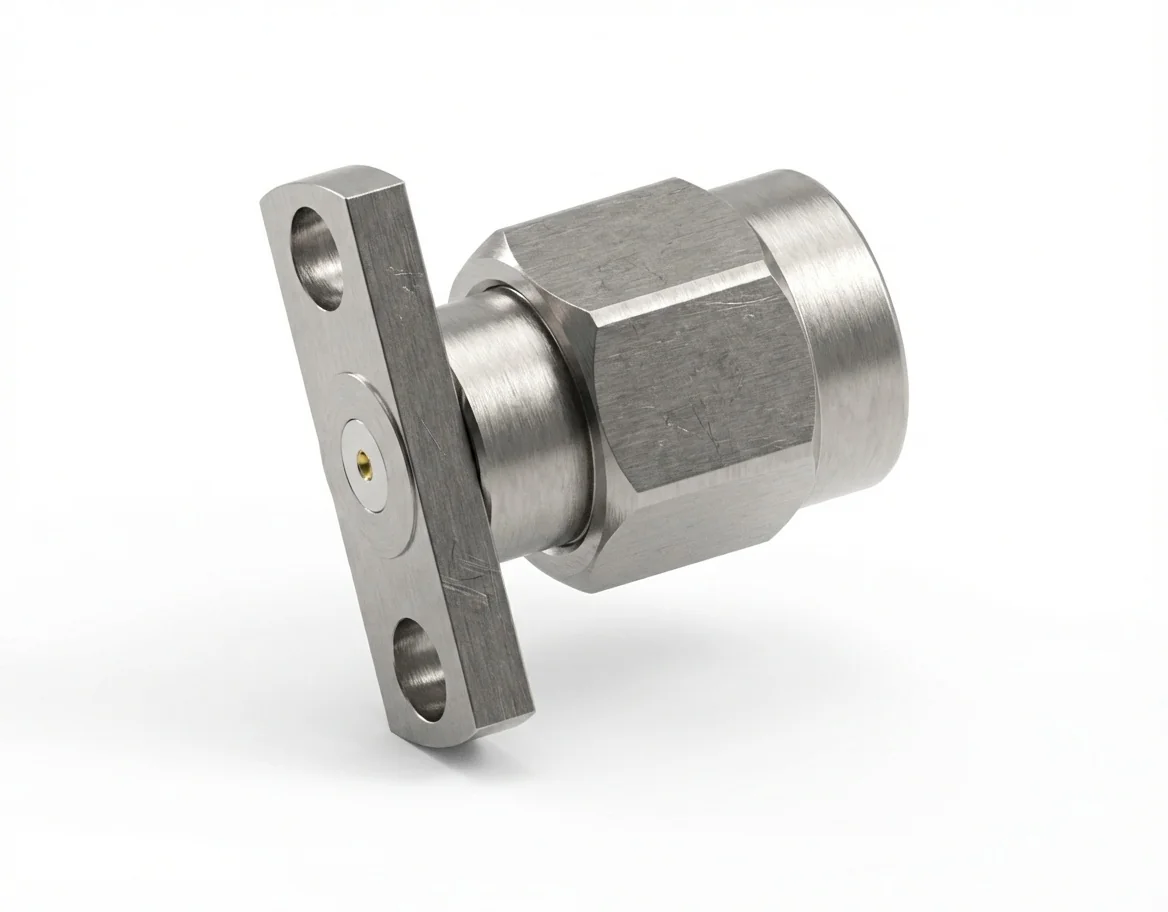

SMA オス 2 穴フランジマウント フィールド交換型 RF コネクタ – モデル SMA-JFD27

SMA オス 2 穴フランジマウント RF コネクタ は、0.38 mm ピン径 と 10.2 mm 穴間隔 を備え、RF 計測に向けて広帯域の精度と優れた耐久性をもたらします。そのフィールド交換型の設計は、再現性のある校正環境において信頼できる長期の使用を可能にします。

電気的性能と広帯域の安定性

50 Ω のインピーダンス、VSWR < 1.08、そして 挿入損失 < 0.06√F(GHz) dB を特長とする SMA-JFD27 コネクタ は、18 GHz までの低損失伝送を支えます。同様の高性能モデルは、当社のSMA コネクタ カタログでご覧ください。

材料特性と適合

ステンレス鋼 と 金メッキ ベリリウム銅接点 から構成されたこのコネクタは、機械的な堅牢さと電気的な精度を確保します。完全に REACH および RoHS に準拠 です。適合するその他の形式はフランジマウント コネクタの項でご覧ください。

機械形状と取り付けの適応

2 穴フランジマウントの配置（10.2 mm 間隔）は、確実な固定と小型の形状をもたらし、高密度なアナライザ アセンブリに適します。関連する SMA モデルについては当社のRF コネクタ カタログをご覧ください。

対となるメス コネクタ

SMA メス 2 穴フランジマウント RF コネクタ – モデル SMA-KFD27と組み合わせることで、正確なインピーダンス結合と広帯域の安定性が得られます。
