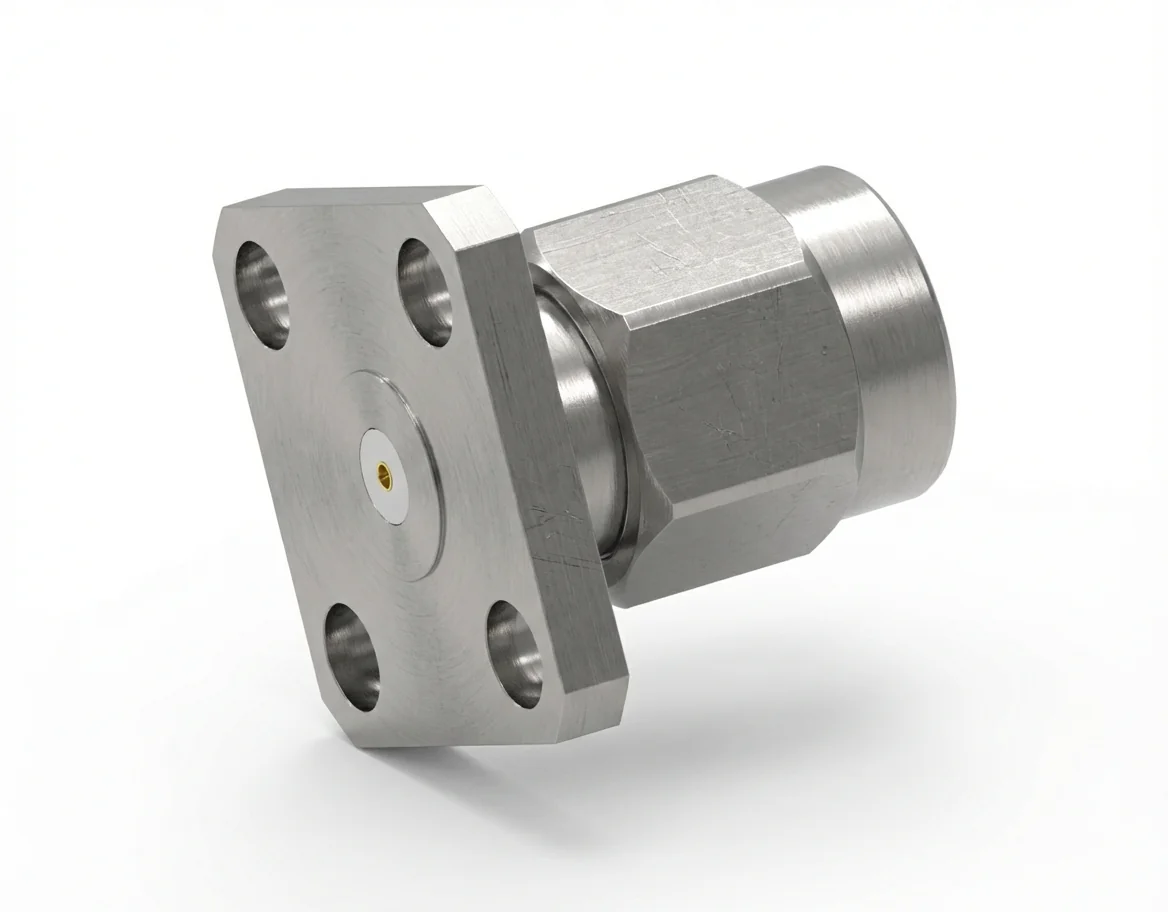

SMA オス 4穴フランジマウント RF コネクタ – 現場交換可能、穴間隔 8.64mm、ピン径 0.23mm

SMA オス 4 穴フランジマウント フィールド交換型 RF コネクタ – モデル SMA-JFD1

SMA オス 4 穴フランジマウント RF コネクタ は、0.23 mm ピン径 と 8.64 mm 穴間隔 を備え、広帯域の試験システムや校正モジュールに向けて卓越した再現性をもたらします。そのフィールド交換型の設計は、迅速な保守を支え、複数回の組み立てサイクルにわたって一貫したインピーダンスの整合を確保します。

電気的精度と広帯域範囲

50 Ω のインピーダンス、VSWR < 1.08、そして 挿入損失 < 0.06√F(GHz) dB をもたらす SMA-JFD1 コネクタ は、18 GHz までの低い反射と高周波での安定性を保証します。校正、試験、測定の用途に向けて信頼できる信号完全性をもたらします。関連する選択肢は、当社のSMA コネクタ シリーズでご覧ください。

材料組成と適合

不動態化ステンレス鋼 から製造され、金メッキ ベリリウム銅接点 を備えたこのコネクタは、長期にわたる耐食性と機械的な耐久性をもたらします。完全に REACH および RoHS に準拠 であり、国際的な環境規格を満たします。詳しくはフランジマウント コネクタのコレクションをご覧ください。

機械的な実装と取り付け構造

4 穴フランジマウントの配置（8.64 mm 間隔）は、小型のアナライザや RF モジュールにおいて精密な位置合わせと安定した機械的設置を確保します。適合する設計についてはRF コネクタ カタログをご覧ください。

対となるメス コネクタ

SMA メス 4 穴フランジマウント RF コネクタ – モデル SMA-KFD1とともにご使用いただくことで、校正水準の性能をもたらす整合の取れた広帯域ペアが構成されます。
