Высокопроизводительная ВЧ-кабельная сборка для измерений, 2,92 мм штекер — 2,92 мм штекер, на кабеле CFT360H40

Высокопроизводительная ВЧ-кабельная сборка для испытаний & измерений 2.92mm вилка — 2.92mm вилка – на базе коаксиального кабеля CFT360H40

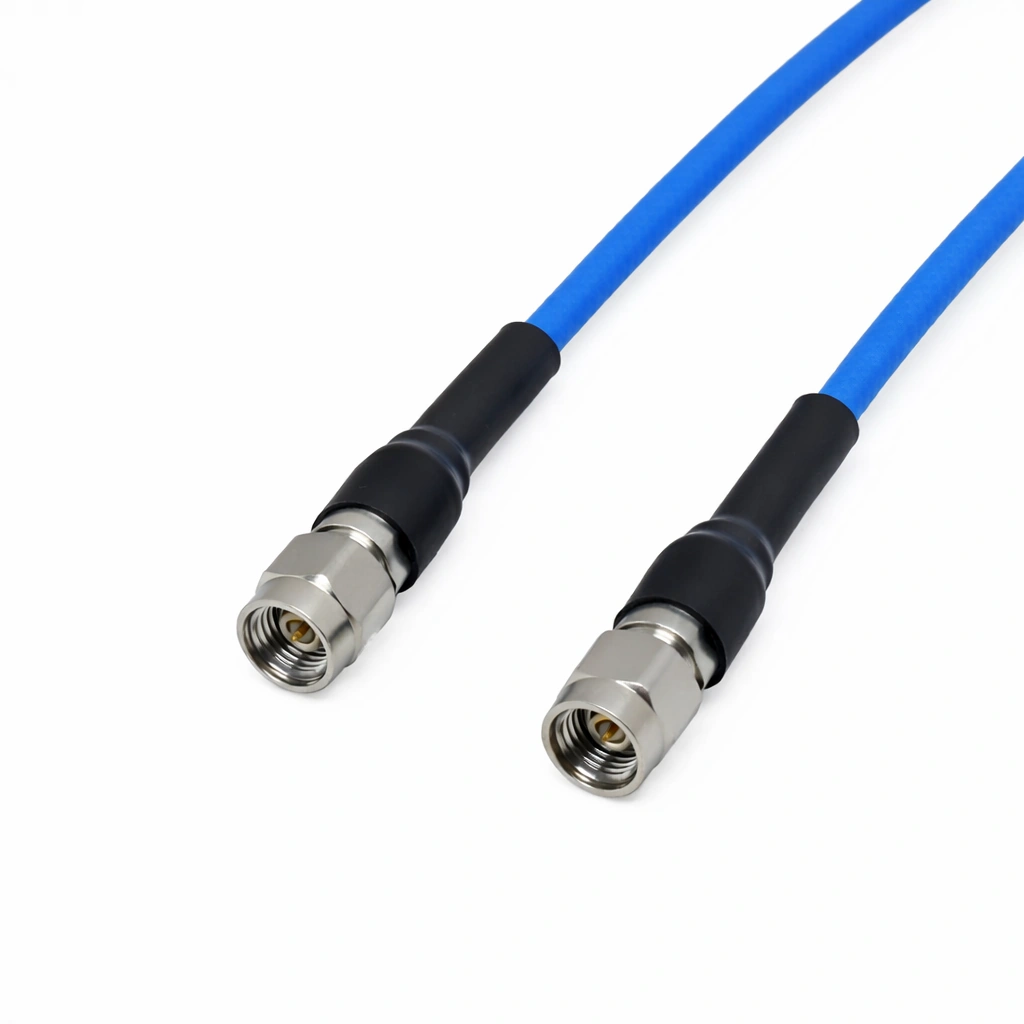

Высокопроизводительная ВЧ-кабельная сборка для испытаний & измерений 2.92mm вилка — 2.92mm вилка (модель TCB292-2.92M2.92M-1M) разработана для широкополосных СВЧ-измерительных систем, которым нужны стабильные электрические характеристики до 40 ГГц. В сборке применён коаксиальный кабель CFT360H40 производства Mechanc — прочная фазостабильная разновидность фазостабильного усиленного прецизионного измерительного коаксиального кабеля CFT360 на 50 ГГц. Кабель с обеих сторон оконцован прецизионными вилками 2,92 мм (референс 2.92-JCFT360H40-1), что обеспечивает соединения с малым отражением и высокой воспроизводимостью в высокочастотных лабораторных условиях.

Стабильные СВЧ-характеристики от постоянного тока до 40 ГГц

Оптимизированная для точных высокочастотных измерений сборка TCB292-2.92M2.92M-1M обеспечивает неизменный импеданс и низкое отражение в диапазоне от постоянного тока до 40 ГГц. Она достигает типового КСВН 1,25 и максимального КСВН 1,35 при типовых вносимых потерях 4,33 дБ, формируя чистые тракты передачи для калибровки VNA, анализа S-параметров, испытаний широкополосных компонентов и проверки ВЧ-сигналов в требовательных условиях НИОКР.

Прочная фазостабильная конструкция для достоверных измерений

Коаксиальный кабель CFT360H40 рассчитан на механическую устойчивость и надёжные электрические характеристики при изгибе, перемещении и многократном обращении. Механическая стабильность фазы ±8° и стабильность амплитуды ±0,07 дБ позволяют сборке сохранять воспроизводимые результаты на протяжении длительных испытательных циклов. Компактный внешний диаметр 3,6 мм и минимальный радиус изгиба 36 мм обеспечивают гибкую прокладку в плотных измерительных схемах, а ресурс на изгиб в 10 000 циклов гарантирует долговечность. Сборка работает в широком диапазоне температур от –55 °C до +165 °C и имеет скорость распространения 74 % для точного анализа во временной области.

Прецизионные вилочные интерфейсы 2.92mm для точности СВЧ-измерений

На каждом конце сборки установлены прецизионные вилки 2.92-JCFT360H40-1, рассчитанные на жёсткие допуски, низкое отражение и неизменное сочленение на частоте 40 ГГц. Эти интерфейсы прецизионного класса обеспечивают надёжную работу в плотных СВЧ-схемах, автоматизированных испытательных системах и современной измерительной технике. Другие сборки этой группы интерфейсов представлены в серии ВЧ-кабельных сборок 2,92 мм.

Пригодна для современных ВЧ- & СВЧ-измерительных систем

Входя в высокопроизводительную серию TC компании Mechanc, сборка TCB292-2.92M2.92M-1M полностью проверяется по КСВН, вносимым потерям, стабильности фазы и механической надёжности. Она соответствует стандартам REACH и RoHS, что обеспечивает долговременную экологическую и эксплуатационную безопасность. Эта сборка — идеальное соединительное решение для профессиональных лабораторий ВЧ- и СВЧ-измерений на 40 ГГц.
