Высокопроизводительная ВЧ-кабельная сборка для измерений, 2,92 мм штекер — 2,92 мм штекер, на кабеле CFT240H40

Высокопроизводительная ВЧ-кабельная сборка для испытаний & измерений 2.92mm вилка — 2.92mm вилка – на базе коаксиального кабеля CFT240H40

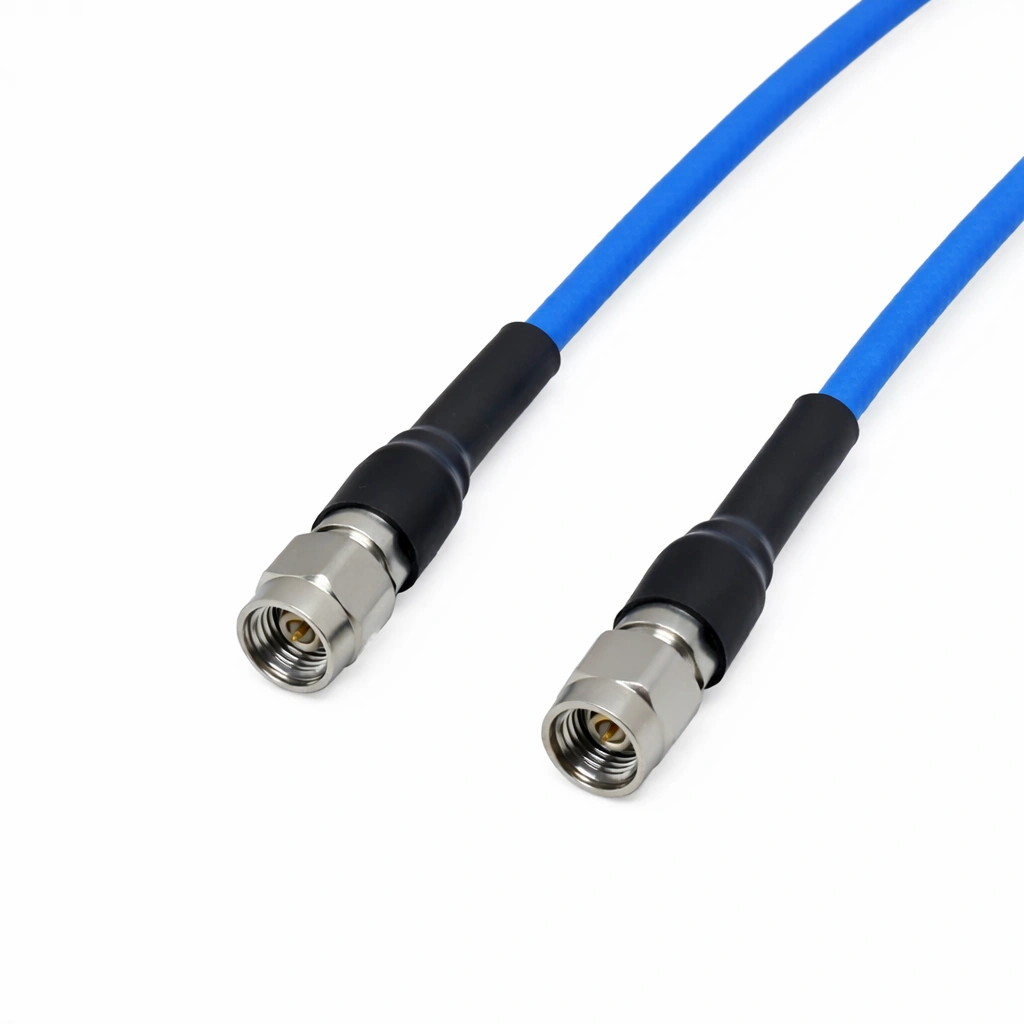

Высокопроизводительная ВЧ-кабельная сборка для испытаний & измерений 2.92mm вилка — 2.92mm вилка (модель TCC292-2.92M2.92M-1M) предназначена для прецизионных ВЧ- и СВЧ-лабораторий, которым нужны стабильные и воспроизводимые характеристики до 40 ГГц. Эта сборка длиной 1 метр построена на коаксиальном кабеле CFT240H40 производства Mechanc — высокопроизводительной фазостабильной разновидности фазостабильного прецизионного измерительного коаксиального кабеля CFT240 на 67 ГГц с оболочкой из FEP. Оба конца оконцованы прецизионными вилками 2,92 мм (референс 2.92-JCFT240H40-1), что даёт прочный и воспроизводимый интерфейс для высокочастотных измерительных систем.

Надёжные СВЧ-характеристики до 40 ГГц

Оптимизированная для повседневных высокочастотных измерительных задач сборка TCC292-2.92M2.92M-1M поддерживает работу от постоянного тока до 40 ГГц с контролируемым импедансом и низким отражением. Она обеспечивает типовой КСВН 1,2 и типовые вносимые потери 4,94 дБ на метр, позволяя выполнять точные измерения векторным анализатором цепей (VNA), характеризацию S-параметров и широкополосную проверку сигнальных трактов в условиях НИОКР и производства.

Фазостабильная конструкция для неизменных результатов измерений

Коаксиальный кабель CFT240H40 спроектирован так, чтобы свести к минимуму электрический дрейф при изгибе, прокладке или изменении температуры. Механическая стабильность фазы ±8° и стабильность амплитуды ±0,07 дБ позволяют сборке сохранять неизменные характеристики при многократном обращении и перекладывании. Компактный внешний диаметр 2,4 мм и минимальный радиус изгиба 24 мм делают её удобной для плотных измерительных схем, а типовой ресурс на изгиб в 2 000 циклов и скорость распространения 81 % поддерживают надёжную долговременную работу и точный анализ во временной области.

Прецизионные вилочные интерфейсы 2.92mm для высокочастотной точности

На каждом конце сборки TCC292-2.92M2.92M-1M установлены прецизионные вилки 2.92-JCFT240H40-1, рассчитанные на низкое отражение, жёсткие механические допуски и воспроизводимое сочленение на СВЧ. Эти интерфейсы идеальны для частых подключений к VNA, автоматизированных испытательных оснасток и плотных компоновок измерительной техники. Другие сборки этой категории интерфейсов представлены в полной серии ВЧ-кабельных сборок 2,92 мм.

Пригодна для профессиональных ВЧ- & СВЧ-измерительных систем

Входя в высокопроизводительную серию TC компании Mechanc, сборка TCC292-2.92M2.92M-1M полностью проверяется по КСВН, вносимым потерям, стабильности фазы и механической выносливости. Она изготавливается в соответствии со строгими требованиями к качеству и экологии, включая соответствие REACH и RoHS, что обеспечивает долговременную надёжность в современных ВЧ- и СВЧ-измерительных применениях.
