Мощный ВЧ-коаксиальный кабель с малыми потерями 10 ГГц — модель CFP930

Мощный малопотерьный кабель для прецизионной ВЧ-передачи и стабильности

Мощный малопотерьный коаксиальный кабель CFP930 разработан для ВЧ- и СВЧ-применений, где одновременно требуются исключительная допустимая мощность и отличное постоянство фазы. Работая до 10 ГГц при импедансе 50 Ω, он сохраняет сверхнизкое затухание и высокую температурную стабильность даже при длительной работе с большими токами. Созданный для лабораторных испытаний, радиолокационных передатчиков и промышленных усилителей, CFP930 сочетает точность сплошного проводника с прочным шестислойным экранированием. Другие исполнения представлены в серии CFP – мощные малопотерьные коаксиальные кабели.

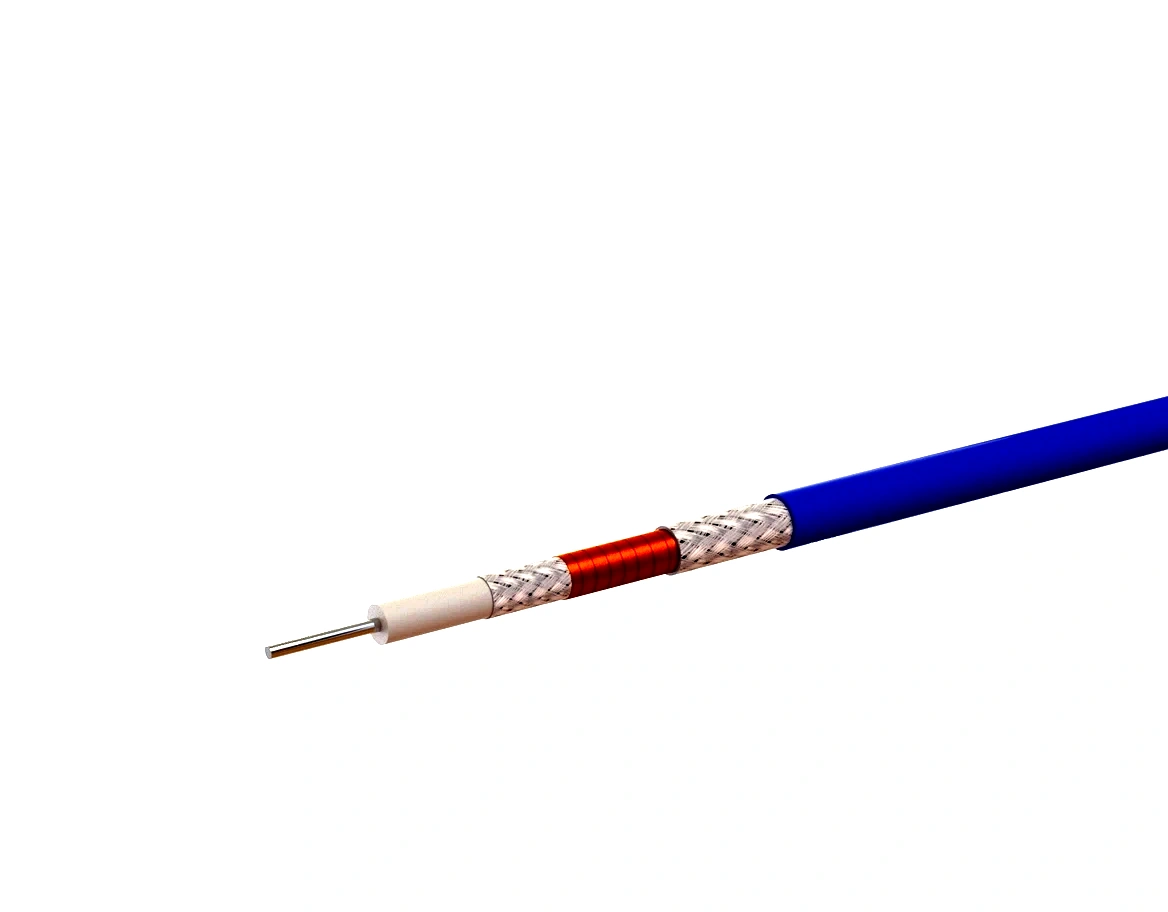

Сплошная посеребрённая жила и прочная шестислойная структура

Коаксиальный кабель CFP930 использует сплошной внутренний проводник из посеребрённой меди диаметром 2,44 мм, обеспечивающий выдающуюся токонесущую способность и минимальные омические потери. Окружающие слои включают диэлектрик LD-PTFE, ленту из посеребрённой меди, высокотемпературную алюминиевую фольгу, медную оплётку и оболочку из FEP — образуя шестислойную конструкцию, которая обеспечивает стабильный импеданс и превосходный отвод тепла. Кабель достигает затухания всего 0,147 дБ/м на 1 ГГц и 0,506 дБ/м на 10 ГГц, поддерживая при этом среднюю мощность до 5,99 кВт на 100 МГц.

Превосходное экранирование и стойкость к внешним воздействиям

Благодаря подавлению ЭМП > 90 дБ кабель CFP930 гарантирует чистую передачу сигнала без искажений в средах с сильными полями. Оболочка из FEP толщиной 9,30 мм обеспечивает отличную гибкость, химическую стойкость и температурную выносливость от –55 °C до +200 °C. Радиус однократного изгиба 51 мм и радиус многократного изгиба 100 мм позволяют выполнять надёжную прокладку и обеспечивают механическую долговечность. Смежные высокопроизводительные семейства кабелей представлены в серии малопотерьных коаксиальных кабелей или в обзоре коаксиальных кабелей.

Применения, требующие высокой мощности и фазовой стабильности

Мощный коаксиальный кабель CFP930 идеально подходит для испытательных стендов, вещательных линий передачи и крупных энергетических систем, где нужны жёсткая амплитудная стабильность (≤ ±0,1 дБ на 10 ГГц) и контроль фазы (≤ ±3° на 10 ГГц). Номинальное напряжение 2500 В постоянного тока и многослойное экранирование обеспечивают надёжную долговременную целостность сигнала. Совместимый с прочными ВЧ-разъёмами, такими как интерфейсы N и TNC, он гарантирует надёжные характеристики с малым отражением в мощных средах.

Мощный малопотерьный коаксиальный кабель CFP930 производства Mechanc Shanghai Information Technology Co., Ltd. сочетает проводимость сплошного проводника, многослойное экранирование и подтверждённое соответствие REACH и RoHS — обеспечивая долговечную передачу прецизионного класса для ответственных ВЧ- и СВЧ-применений.
