Мощный ВЧ-коаксиальный кабель с малыми потерями 6 ГГц — модель CFP1500

Мощный малопотерьный кабель для максимальной передачи ВЧ-энергии

Мощный малопотерьный коаксиальный кабель CFP1500 — модель с наибольшей нагрузочной способностью в семействе CFP, разработанная для систем передачи ВЧ- и СВЧ-сигналов сверхвысокой мощности. Работая до 6 ГГц при импедансе 50 Ω, он обеспечивает исключительно малое затухание и превосходную температурную стабильность при непрерывной работе под экстремальными электрическими нагрузками. Созданный для радиолокации, наземных станций спутниковой связи и промышленных испытательных сред, CFP1500 обеспечивает надёжную точность амплитуды и фазы на протяжении длительных рабочих циклов. Другие типоразмеры и характеристики представлены в серии CFP – мощные малопотерьные коаксиальные кабели.

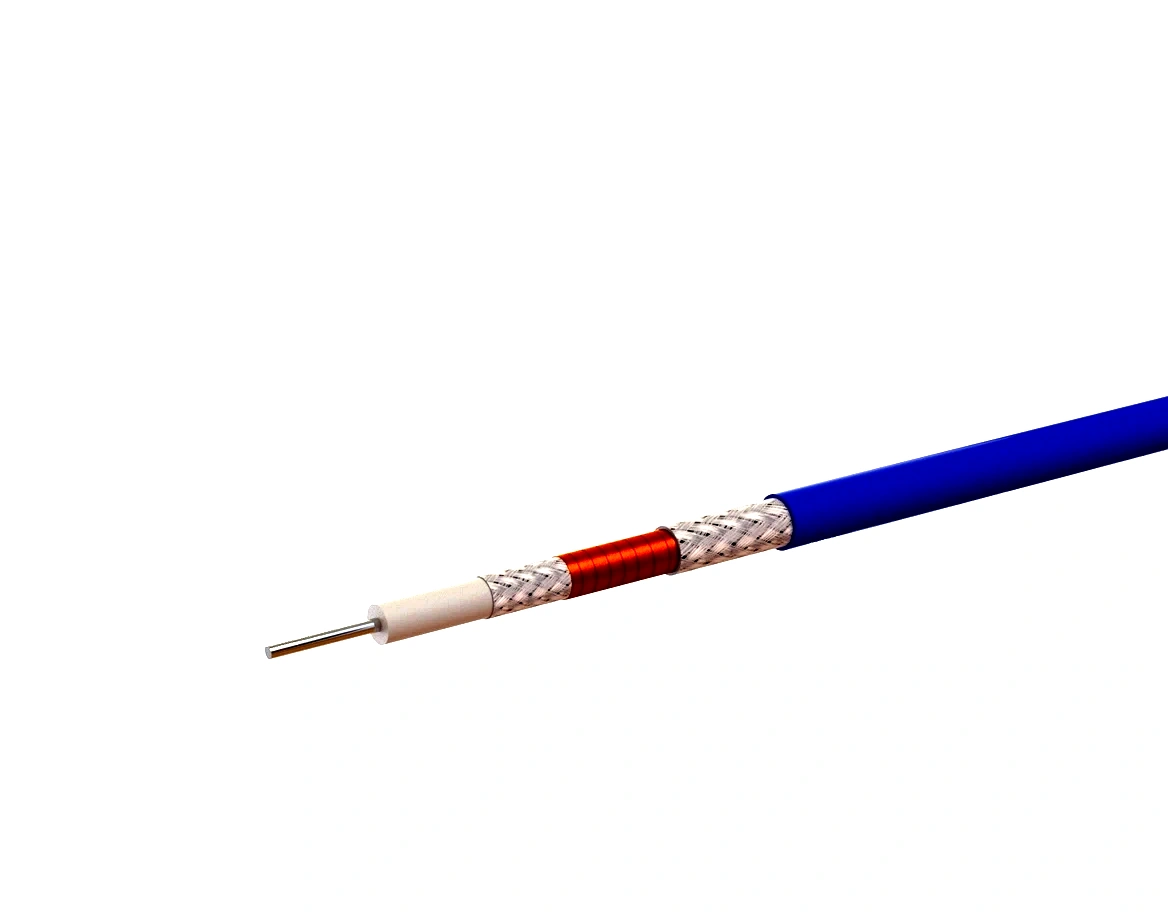

Сплошная посеребрённая жила и усиленная шестислойная структура

Коаксиальный кабель CFP1500 имеет сплошной внутренний проводник из посеребрённой меди диаметром 4,40 мм, обеспечивающий высокую токовую нагрузку и низкие омические потери. Окружающие слои включают диэлектрик LD-PTFE, ленту из посеребрённой меди, высокотемпературную алюминиевую фольгу, медную оплётку и прочную оболочку из FEP. Эта шестислойная конструкция оптимизирует контроль импеданса, механическую прочность и отвод тепла, обеспечивая затухание всего 0,10 дБ/м на 1 ГГц и среднюю мощность до 13,44 кВт на 100 МГц.

Превосходное экранирование и стойкость к внешним условиям

Обеспечивая подавление ЭМП > 100 дБ, кабель CFP1500 сохраняет чистую целостность сигнала даже в условиях сильных полей или промышленной ВЧ-среды. Оболочка из FEP толщиной 14,70 мм обладает выдающейся стойкостью к нагреву, истиранию и химическим воздействиям, сохраняя гибкость от –55 °C до +200 °C. Радиус однократного изгиба 76 мм и радиус многократного изгиба 150 мм гарантируют безопасный монтаж и долгий механический ресурс. Другие категории высокопроизводительных кабелей представлены в серии малопотерьных коаксиальных кабелей или в обзоре коаксиальных кабелей.

Применения, требующие предельной мощности и стабильности

Мощный коаксиальный кабель CFP1500 идеально подходит для линий передачи сверхвысокой мощности, усилительных систем и протяжённых СВЧ-фидеров, где одинаково важны температурная выносливость и точность амплитуды. Рабочее напряжение 4000 В постоянного тока, выдающееся экранирование и фазовая стабильность в пределах ±2° на 6 ГГц гарантируют неизменную работу без искажений в высокоэнергетических средах.

Мощный малопотерьный коаксиальный кабель CFP1500 производства Mechanc Shanghai Information Technology Co., Ltd. сочетает проводимость сплошного проводника, точность шестислойного экранирования и подтверждённое соответствие REACH и RoHS — обеспечивая непревзойдённую надёжность, эффективность и долговременные характеристики для мощных ВЧ- и СВЧ-применений.
