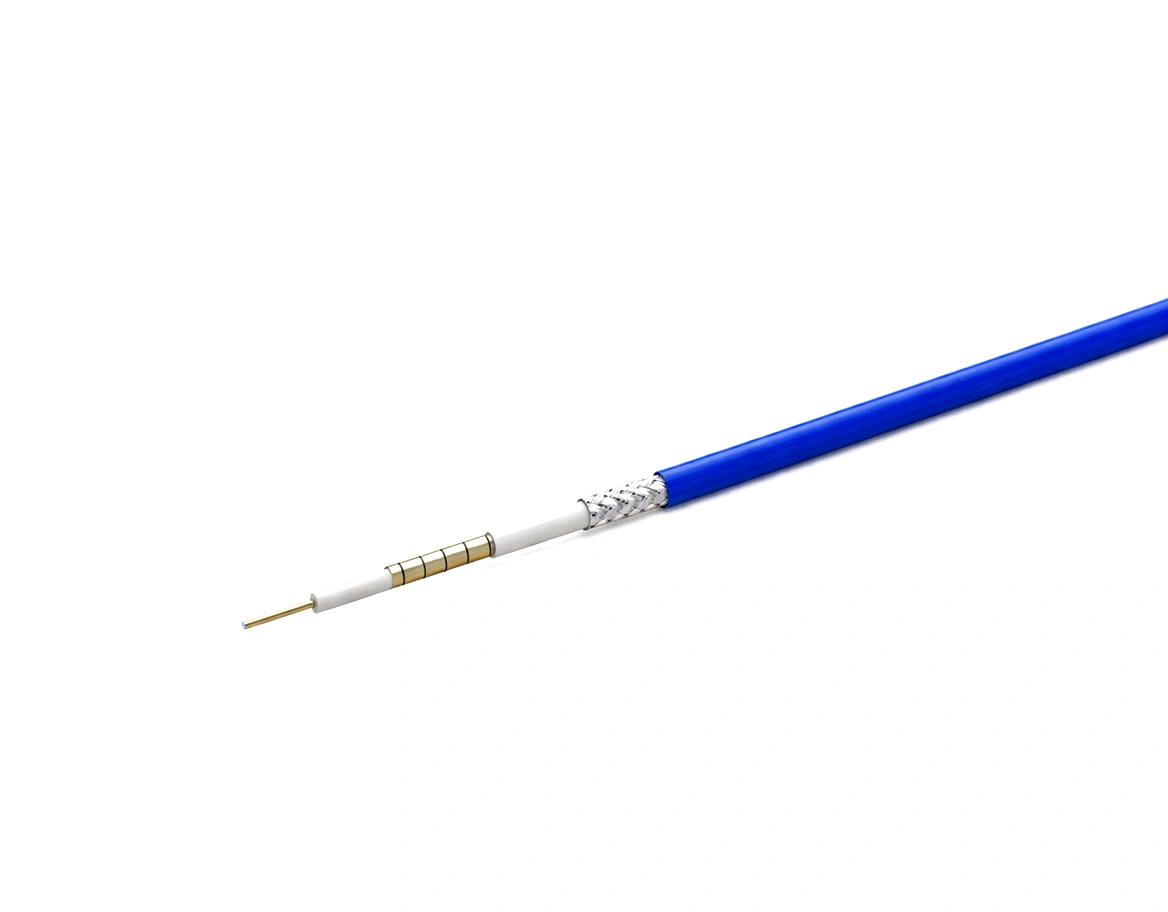

26,5 GHz Faz Kararlı Ultra Esnek Hassas Test Koaksiyel Kablo, PUR Kılıflı – Model CFT500MWS

26,5 GHz Test & Ölçüm için Esnek, Faz Kararlı Hassas Koaksiyel Kablo

Faz kararlı hassas test koaksiyel kablosu CFT500MWS; 26,5 GHz’e kadar RF ve mikrodalga ölçüm düzeneklerinde esnek kablolama ve güvenilir elektriksel tekrarlanabilirlik için üretilmiştir. Çok telli örgülü gümüş kaplama bakır iletken ve LD-PTFE dielektrik; kalibrasyon ve doğrulama görevlerinde düşük zayıflama ile tutarlı sinyal davranışını destekler. Tümüyle REACH ve RoHS uyumlu olan CFT500MWS, daha geniş CFT Serisi – Düşük Kayıplı & Faz Kararlı Hassas Test Kabloları ürün ailesini tamamlar.

Faz ve Genlik Tekrarlanabilirliğiyle Düşük Zayıflama

Hassas koaksiyel kablo CFT500MWS; 18 GHz’de ≤ ±3° ve 26,5 GHz’de ≤ ±5° faz kararlılığını, 18 GHz’de ≤ ±0,1 dB genlik kararlılığıyla birlikte korur. Kablo %82 yayılım hızı, 2000 VDC dayanma gerilimi ve >90 dB ekranlama etkinliği sunar. Zayıflama 1 GHz’de 0,271 dB/m ve 26,5 GHz’de 1,588 dB/m olarak belirtilmiştir. Aynı frekans sınıfında daha hafif PFA kılıflı seçenek için CFT500modeline bakın.

Kullanım Dayanıklılığı için PUR Kılıf

5,90 mm PUR kılıfla korunan CFT500MWS; sık elleçlemeyi ve kablolama değişikliklerini kararlı elektriksel davranışını koruyarak destekler. Tasarım, 25 mm tek bükülme ve 50 mm tekrarlı bükülme yarıçapıyla uzun bükülme ömrünü hedefler; çalışma sıcaklığı aralığı –45 °C ila +85 °C’dir. Diğer hassas test kablosu ailelerine göz atmak için Hassas Test Koaksiyel Kablo Serisinebakın.

Kalibrasyon ve Dinamik Test Düzeneklerinde Uygulamalar

Faz kararlı koaksiyel kablo CFT500MWS; 26,5 GHz’e kadar VNA ölçümleri, RF bileşen doğrulaması ve kalibrasyon montajları için, özellikle esneklik ve tekrarlı hareketin gerektiği durumlarda uygundur. Konnektör seçimi ve empedans uyumlu sonlandırmalar için SMA ve hassas mikrodalga arayüzlerini içeren RF konnektör portföyünü inceleyin.

Üretici: Mechanc Shanghai Information Technology Co., Ltd.. Hassas test koaksiyel kablosu CFT500MWS; profesyonel RF ve mikrodalga testleri için düşük kayıp, faz kararlılığı, dayanıklı ekranlama ve doğrulanmış REACH ve RoHS uygunluğu sunar.
