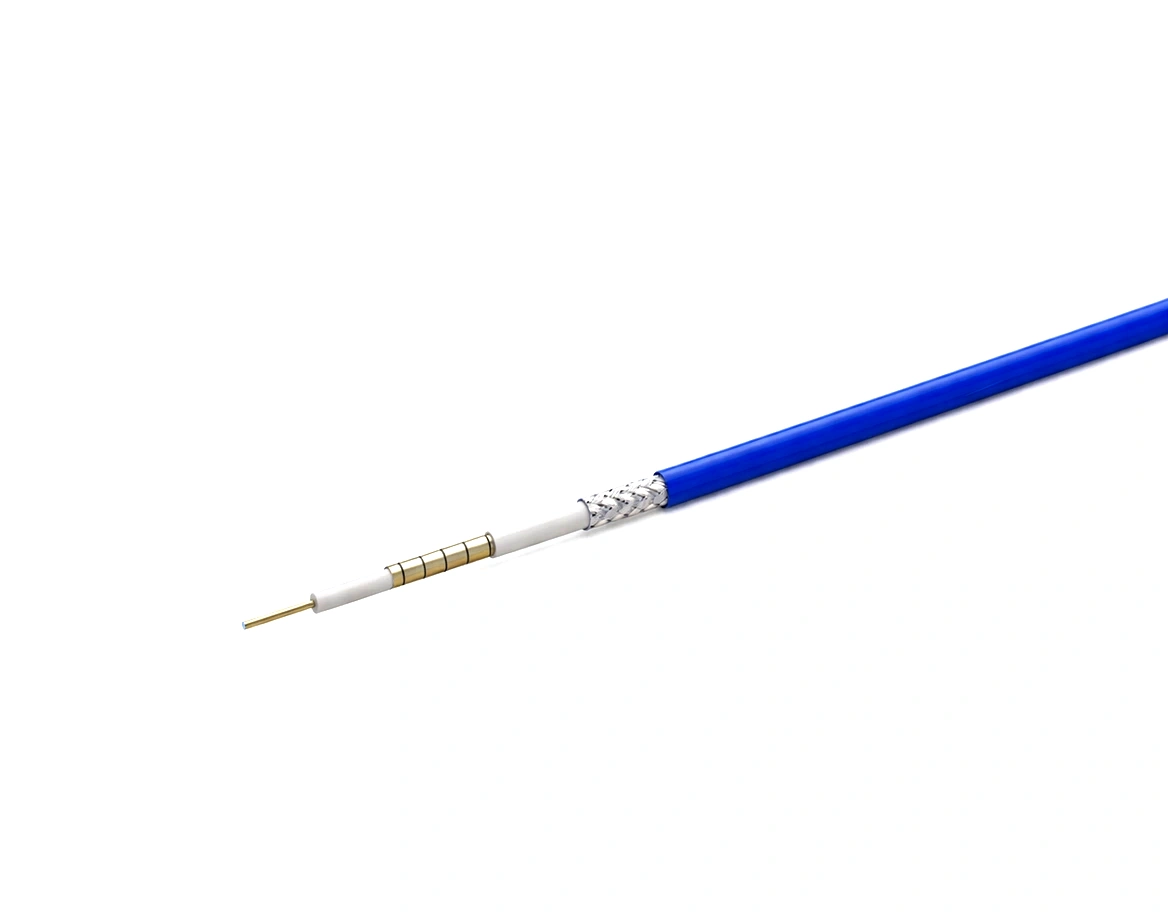

40 GHz Faz Kararlı Ultra Esnek Hassas Test Koaksiyel Kablo, FEP Kılıflı – Model CFT420MWA70

40 GHz RF Testleri için Zırhlı, Faz Kararlı, Ultra Esnek Hassas Kablo

Ultra esnek, düşük kayıplı hassas test koaksiyel kablosu CFT420MWA70, 40 GHz’e kadar yüksek performanslı RF ve mikrodalga ölçümleri için tasarlanmıştır. Kanıtlanmış CFT420 mimarisi üzerine kurulan ve çok katmanlı zırhlı yapı ile çift renkli PTFE örgü kılıfla güçlendirilen bu model; olağanüstü mekanik dayanıklılık, uzun bükülme ömrü ve hareket altında kararlı elektriksel davranış sunar. Zorlu laboratuvar ve üretim ortamları için geliştirilen CFT420MWA70; metroloji sınıfı ölçüm sistemleri ve dinamik test düzenekleri için uygun, tutarlı genlik ve faz performansı sağlar.

Hassas Ölçümler için Kararlı Elektriksel Performans

CFT420MWA70 koaksiyel kablo, 50 Ω ±1,1 Ω hassas empedansı korur ve 18 GHz’de ≤±3°, 26,5 GHz’de ≤±5° faz kararlılığı sağlar. Genlik değişimi 40 GHz’de ±0,05 dB içinde tutularak VNA taramaları ve kalibrasyon işlemleri sırasında son derece kararlı ölçümler güvence altına alınır. Sıcaklığa bağlı faz kayması −55 °C ila +165 °C aralığında 750 PPM’in altında kalarak uzun süreli mükemmel tekrarlanabilirlik sağlar. 40 GHz’de 2,641 dB/m’lik düşük zayıflama, doğru S-parametre karakterizasyonunu ve yüksek frekanslı sinyal doğrulamasını destekler.

Zırhlı, Ultra Esnek Yapı ve Yüksek Ekranlama Bütünlüğü

Dayanıklı 4,20 mm FEP kılıfla kaplanan, 6,40 mm çok malzemeli zırh katmanıyla korunan ve 7,00 mm çift renkli PTFE örgü kılıfla tamamlanan CFT420MWA70; sert veya hareketin yoğun olduğu test ortamlarına uygun üstün aşınma direnci, ezilme koruması ve çevresel dayanıklılık sunar. LD-PTFE dielektrik, PTFE takviyesi ve çift gümüş kaplama bakır ekranı içeren çok katmanlı mekanik yapısı >90 dB ekranlama etkinliği sağlayarak ölçüm bütünlüğünü korur. Kablo; 40 mm tek bükülme yarıçapı, 70 mm tekrarlı bükülme yarıçapı ve kanıtlanmış 100.000 çevrimlik bükülme ömrü sayesinde sık konum değişikliklerinde kararlı performansını sürdürür.

Sağlam ve Faz Kararlı Esneklik Gerektiren Uygulamalar

Faz kararlı koaksiyel kablo CFT420MWA70; esnek 40 GHz VNA testleri, RF kalibrasyonu, radar ve haberleşme modülü karakterizasyonu, otomatik test sistemleri ve hem elektriksel hassasiyetin hem de mekanik dayanıklılığın kritik olduğu ortamlar için idealdir. Mechanc’in Düşük Kayıplı Faz Kararlı Koaksiyel Kablo Serisininbir parçası olarak Ar&Ge, metroloji ve üretim düzeyi test ortamları için güvenilir performans sunar.

Üretici: Mechanc Shanghai Information Technology. Hassas test koaksiyel kablosu CFT420MWA70; 40 GHz’e kadar yüksek frekanslı RF ve mikrodalga uygulamaları için sağlam esneklik, uzun vadeli kararlılık ve mükemmel ekranlama sunar. REACH & RoHS uyumludur.
