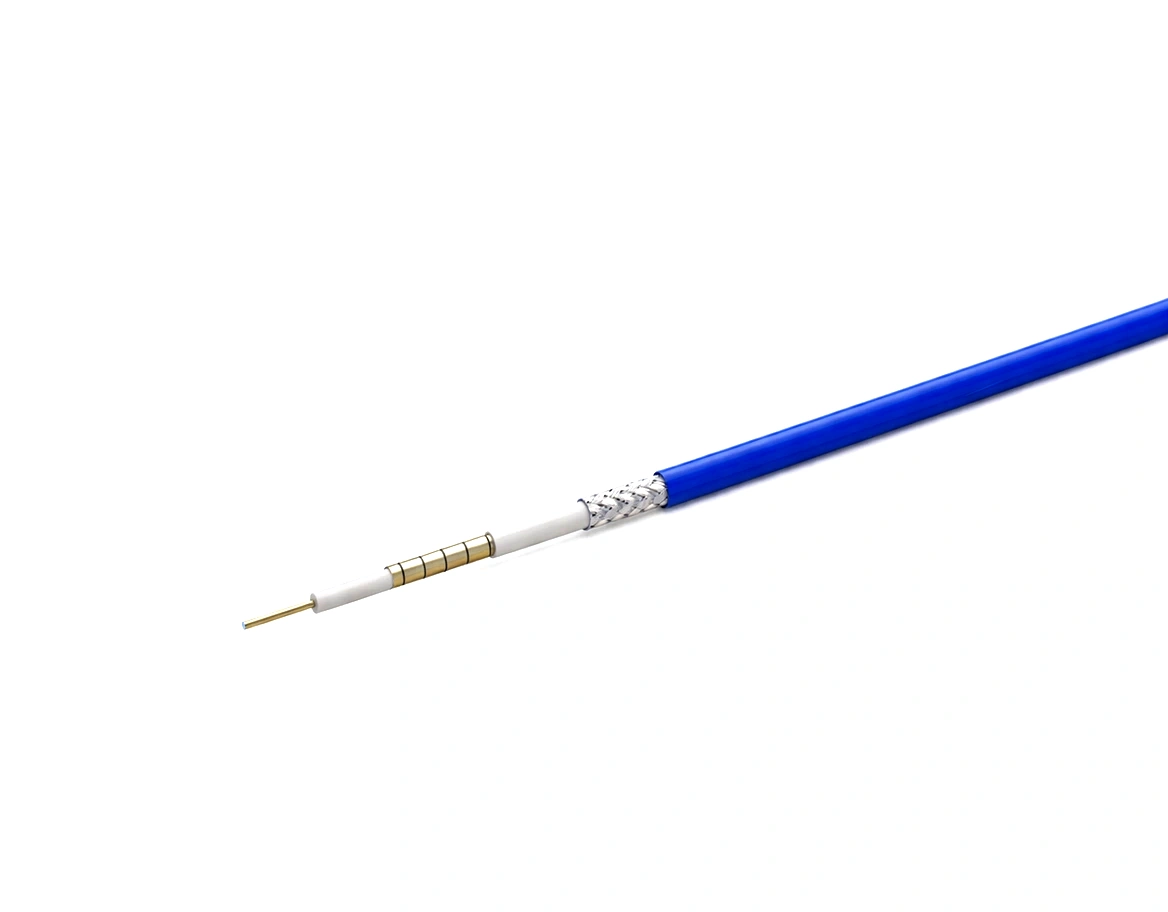

40 GHz Faz Kararlı Ultra Esnek Hassas Test Koaksiyel Kablo, FEP Kılıflı – Model CFT420MW

40 GHz RF ve Mikrodalga Testleri için Faz Kararlı, Ultra Esnek Hassas Kablo

Ultra esnek, düşük kayıplı hassas test koaksiyel kablosu CFT420MW, 40 GHz’e kadar yüksek performanslı RF ve mikrodalga ölçümleri için tasarlanmıştır. Çok telli örgülü gümüş kaplama bakır iletkeni, gelişmiş LD-PTFE dielektriği ve takviyeli çok katmanlı ekranlama yapısı, hareket altında olağanüstü genlik ve faz kararlılığı sunar. Dayanıklılık, esneklik ve ölçüm tekrarlanabilirliği gözetilerek geliştirilen CFT420MW; dinamik test ortamları, kalibrasyon laboratuvarları ve kablo hareketinin doğruluğu bozmaması gereken hassas VNA ölçüm görevleri için idealdir.

Hassas Ölçümler için Kararlı Elektriksel Performans

CFT420MW koaksiyel kablo gerçek 50 Ω ±1,1 Ω empedansı korur ve 18 GHz’de ≤±3°, 26,5 GHz’de ≤±5° faz kararlılığı sağlar. Genlik kararlılığı ±0,1 dB içinde kalır; sıcaklığa bağlı faz kayması −55 °C ila +165 °C aralığında 950 PPM’in altında kalarak güvenilir uzun vadeli tekrarlanabilirlik sunar. 40 GHz’de 2,712 dB/m zayıflama ve %81 yayılım hızıyla CFT420MW, doğruluktan ödün vermeden hassas S-parametre ölçümlerini ve zorlu kalibrasyon rutinlerini destekler.

Ultra Esnek FEP Kılıf ve Sağlam Ekranlama Bütünlüğü

Dayanıklı 4,20 mm FEP kılıfla kaplanan CFT420MW; laboratuvar kullanımında sürekli harekete uygun üstün kimyasal direnç, termal kararlılık ve mekanik dayanım sunar. Sağlam yapısı; çok telli örgülü iç iletken, FEP sargı, LD-PTFE dielektrik, PTFE takviye katmanı ve çift gümüş kaplama bakır ekranı içerir ve >90 dB ekranlama etkinliği sağlar. 21 mm tek bükülme ve 42 mm tekrarlı bükülme yarıçapıyla kablo, sık konum değişikliklerinde bile tutarlı elektriksel davranışını korur; bu da onu ultra esnek ve hareketin yoğun olduğu test uygulamaları için ideal kılar.

Ultra Esnek ve Faz Kararlı Performans Gerektiren Uygulamalar

Faz kararlı koaksiyel kablo CFT420MW; 40 GHz vektörel şebeke analizi, RF kalibrasyonu, radar ve haberleşme modülü doğrulaması, dinamik test düzenekleri ve harekete bağlı kararsızlığın en aza indirilmesi gereken hassas kurulumlar için optimize edilmiştir. Esneklik, dayanıklılık ve düşük kayıplı performansın birleşimi, onu zorlu Ar&Ge ve üretim düzeyi ortamlar için uygun kılar.

Üretici: Mechanc Shanghai Information Technology. Hassas test koaksiyel kablosu CFT420MW; 40 GHz’e kadar yüksek frekanslı RF ve mikrodalga ölçüm uygulamaları için sağlam esneklik, kararlı elektriksel performans ve uzun vadeli güvenilirlik sunar. REACH & RoHS uyumludur.

Tüm Düşük Kayıplı Faz Kararlı CFT Serisiniinceleyin.
