HF-Steckverbinder 1,85 mm, Buchse, 4-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 8,64 mm, Stiftdurchmesser 0,30 mm

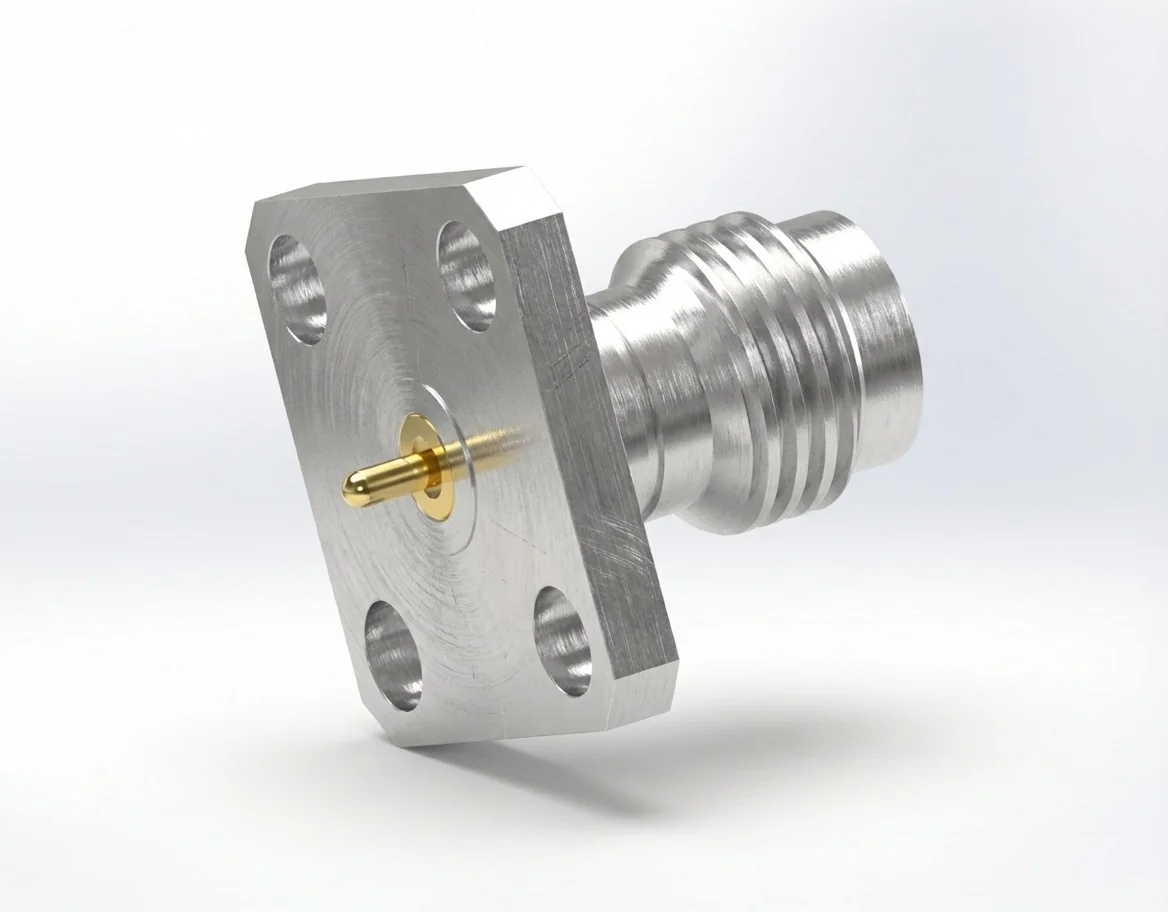

1,85-mm-HF-Steckverbinder (Buchse), 4-Loch-Flanschmontage – feldaustauschbar, Modell 1.85-KFD2

Der 1,85-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage mit 8,64 mm Lochabstand und einem Stiftdurchmesser von 0,30 mm bietet eine zuverlässige Hochfrequenzverbindung für die Präzisionsmesstechnik und Mikrowelleninstrumentierung. Ausgelegt auf 50 Ω Impedanz und Betrieb bis 67 GHz, sichert der 1.85-KFD2 eine stabile, verlustarme Leistung in anspruchsvollen Prüfstands- und Fertigungsumgebungen. Durchsuchen Sie das komplette HF-Steckverbinder-Programm von Mechanc.

Leistung der elektrischen Schnittstelle

Der HF-Steckverbinder 1.85-KFD2 erreicht VSWR ≤ 1,2 und Einfügedämpfung ≤ 0,06 √F(GHz) dB und sichert damit eine minimale Reflexion und eine gleichbleibende Impedanzkontrolle über die gesamte Betriebsbandbreite. Die präzise 1,85-mm-Schnittstelle garantiert saubere Signalübergänge, die für Kalibrieranschlüsse, Netzwerkanalysatoren und Millimeterwellenmodule unerlässlich sind. Weitere Varianten finden Sie unter unseren 1,85-mm-Steckverbindern.

Werkstoffspezifikation und Leitfähigkeit

Aus passiviertem Edelstahl mit goldbeschichteten Berylliumkupfer-Kontakten hergestellt, vereint der Steckverbinder 1.85-KFD2 eine robuste mechanische Integrität mit einer ausgezeichneten elektrischen Leitfähigkeit. Die Präzisionsbearbeitung wahrt die konzentrische Ausrichtung und minimiert den Kontaktwiderstand, was über wiederholte Steck- und Trennzyklen hinweg eine zuverlässige Leistung liefert. Sehen Sie die präzisionsgefertigten feldaustauschbare Steckverbinder von Mechanc.

Montageausführung und Ausrichtung

Die 4-Loch-Flanschausführung sichert eine ausgewogene Drehmomentverteilung und eine feste Befestigung an Instrumentenfrontplatten. Ihr Montagebild von 8,64 mm ermöglicht eine genaue Positionierung und eine wiederholbare Bezugsebenenausrichtung, die für labortaugliche Kalibriersysteme und hochintegrierte Module entscheidend ist.

Anwendungen und technische Anpassung

Der 1,85-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage, 1.85-KFD2 wird häufig in Frequenzerweiterungsköpfen, Präzisionsanalysatoren und HF-Kalibriernormalen für den Betrieb bis 67 GHz eingesetzt. Mechanc bietet maßgeschneiderte technische Optionen, darunter geänderte Flanschgeometrien, alternative Werkstoffe und angepasste Oberflächen, um besondere konstruktive oder umgebungsbedingte Anforderungen zu erfüllen.

Die entsprechende Steckerschnittstelle finden Sie im Gegenstück: 1,85-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flansch – Stiftdurchmesser 0,30 mm, Modell 1.85-JFD2.
