HF-Steckverbinder 1,85 mm, Buchse, gerade – passend für Koaxialkabel CFS220

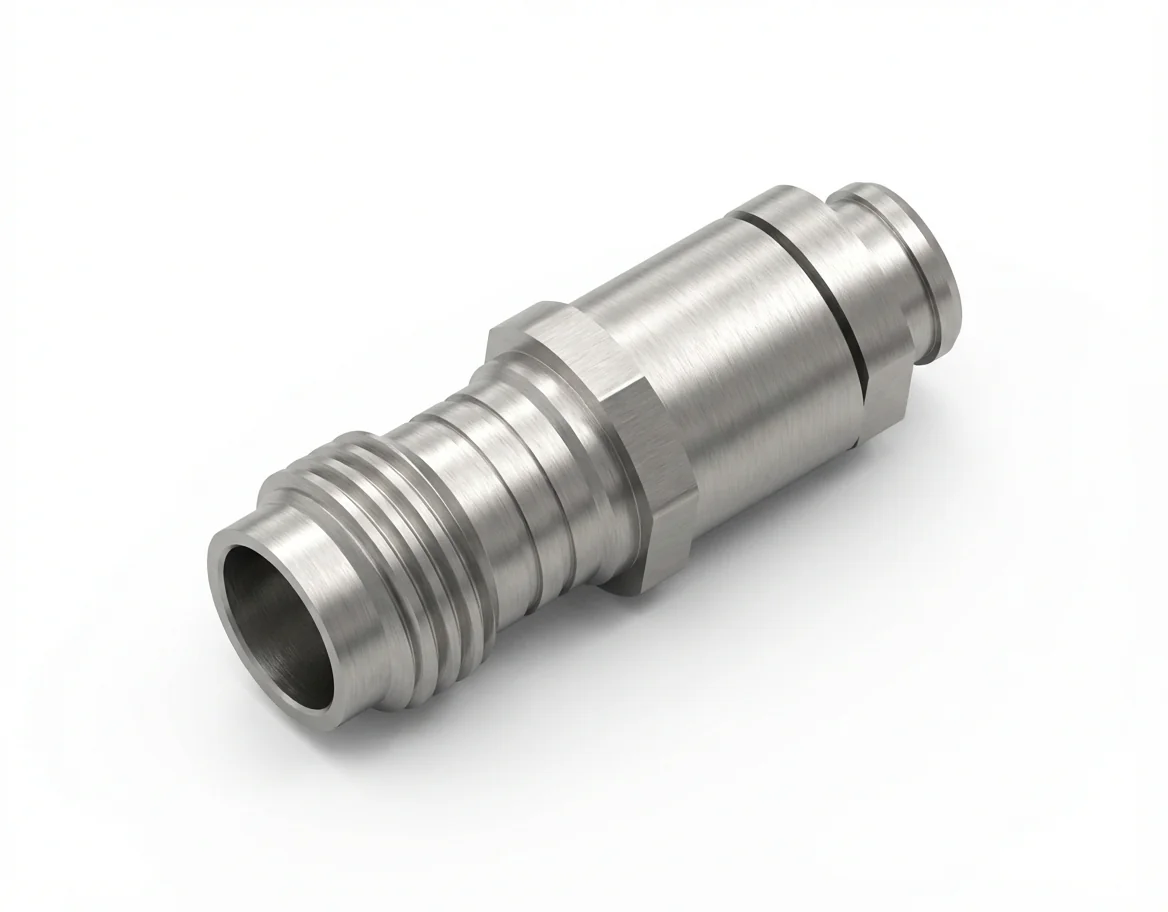

1,85-mm-HF-Steckverbinder (Buchse), gerade – Kabelmontage, Modell 1.85-KCFS220-1

Der 1,85-mm-HF-Steckverbinder (Buchse), gerade, für Kabelmontage, Modell 1.85-KCFS220-1, ist speziell für Hochfrequenz-Prüfsysteme bis 67 GHz ausgelegt. Optimiert für das ultraverlustarmes, phasenstabiles Koaxialkabel CFS220, hält er 50 Ω Impedanz bei VSWR ≤ 1,25 und Einfügedämpfung ≤ 0,06 √f dB ein. Seine präzise Buchsenschnittstelle sichert eine feste Steckverbindung und gleichbleibende elektrische Eigenschaften in anspruchsvollen Messaufbauten. Weitere Modelle finden Sie in der Steckverbinderfamilie 1,85 mm.

Hochgenaue HF-Schnittstelle und Breitbandleistung

Der Steckverbinder 1.85-KCFS220-1 sichert eine genaue Impedanzanpassung und überlegene Rückflussdämpfung über den Frequenzbereich DC bis 67 GHz. Seine präzise gefertigte 1,85-mm-Buchsenschnittstelle unterstützt wiederholbare Messungen und eine stabile Phasenausrichtung und eignet sich damit ideal für Kalibriersätze und messtechnische Instrumentierung.

Werkstofftechnik und strukturelle Haltbarkeit

Aus passiviertem Edelstahl gefertigt und mit einem goldbeschichteten Buchsenkontakt aus Berylliumkupfer ausgestattet, bietet der 1.85-KCFS220-1 ausgezeichnete Korrosionsbeständigkeit, geringen Kontaktwiderstand und hohe mechanische Haltbarkeit. Sein robustes Gehäuse wahrt die Ausrichtungsintegrität selbst unter wiederholter mechanischer oder thermischer Belastung. Weitere Hochfrequenzlösungen finden Sie in unserem Bereich HF-Steckverbinder.

Präziser Kabelanschluss und Ausrichtungskontrolle

Die Kabelmontage-Struktur unterstützt einen genauen Anschluss des Koaxialdielektrikums CFS220 und bewahrt dabei geringe Rückflussdämpfung und stabile Phaseneigenschaften. Ihr mechanischer Aufbau sichert eine kontrollierte Zugentlastung und gleichbleibende Leistung bei Vibration. Ähnlich präzisionsgefertigte Anschlusskonzepte finden Sie unter Steckverbinder für Kabelmontage.

Leistungsoptimierung für HF-Messsysteme

In Kombination mit dem ultraverlustarmes, phasenstabiles Koaxialkabel CFS220 erreicht der Steckverbinder 1.85-KCFS220-1 eine außergewöhnliche Signalintegrität, geringe Dämpfung und zuverlässige Phasenkonstanz. Er eignet sich ideal für Mikrowellen-Messgeräte, Netzwerkanalysatoren, und hochpräzise HF-Instrumentierung in fortschrittlichen Laborumgebungen.

Die entsprechende Steckerausführung finden Sie hier:

1,85-mm-HF-Steckverbinder (Stecker), gerade – passend für Koaxialkabel CFS220, Modell 1.85-JCFS220-1
.
